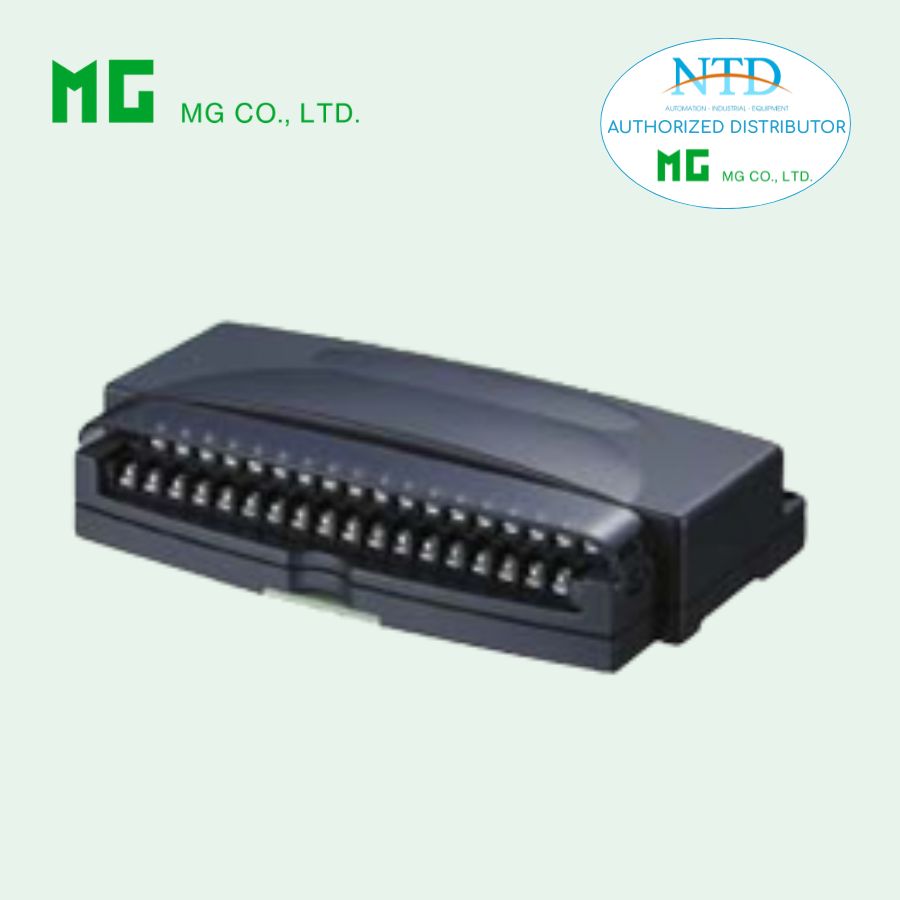

NGÕ RA TIẾP ĐIỂM 32 KÊNH MÔ-ĐUN R1M-D1 CỦA MG(M-SYSTEM)

1. Đặc điểm nổi bật

• 32 ngõ ra open collector, phù hợp điều khiển tải DC

• Giao tiếp Modbus RTU, dễ dàng mở rộng hệ thống

• Hỗ trợ RS-232-C và RS-485, truyền thông ổn định khoảng cách xa

• Tốc độ phản hồi nhanh, chu kỳ cập nhật 50 ms

• Cấu hình địa chỉ node bằng công tắc xoay

• Đèn LED RUN hiển thị trạng thái hoạt động

• Thiết kế nhỏ gọn, lắp DIN rail tiết kiệm không gian

• Cách ly tín hiệu đảm bảo an toàn hệ thống

• Tùy chọn lớp phủ bảo vệ (Silicone, Polyurethane, Rubber) phù hợp môi trường khắc nghiệt

2. Thông số kỹ thuật chính

Ngõ ra

• Loại: Open collector

• Số kênh: 32

• Điện áp định mức: 24 V DC

• Dòng tải: 50 mA/kênh (tải thuần trở)

• Điện áp bão hòa: 1.6 V DC

• Chu kỳ cập nhật: 50 ms

Truyền thông

• Giao thức: Modbus RTU

• Tốc độ: 38.4 kbps

• RS-232-C: tối đa 10 m

• RS-485: tối đa 500 m

Nguồn cấp

• AC: 100 – 240 V AC

• DC: 24 V DC

• Công suất tiêu thụ: ~10 VA (AC) / ~7 W (DC)

Cơ khí & lắp đặt

• Kiểu lắp: DIN rail hoặc gắn bề mặt

• Kết nối: Terminal M3 hoặc đầu nối FCN

• Vỏ: Nhựa chống cháy (màu xám)

• Khối lượng: ~400 g

Hiệu suất & an toàn

• Thời gian truyền đa điểm: ~5 ms

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: 2000 V AC / 1 phút

• Đạt tiêu chuẩn EMC và an toàn điện châu Âu (CE, RoHS)

3. Ứng dụng phổ biến

• Điều khiển thiết bị ON/OFF từ hệ thống PLC/SCADA

• Điều khiển relay trung gian, đèn báo, còi cảnh báo

• Ứng dụng trong tủ điều khiển công nghiệp

• Mở rộng ngõ ra cho hệ thống điều khiển phân tán

• Điều khiển tải DC công suất nhỏ
