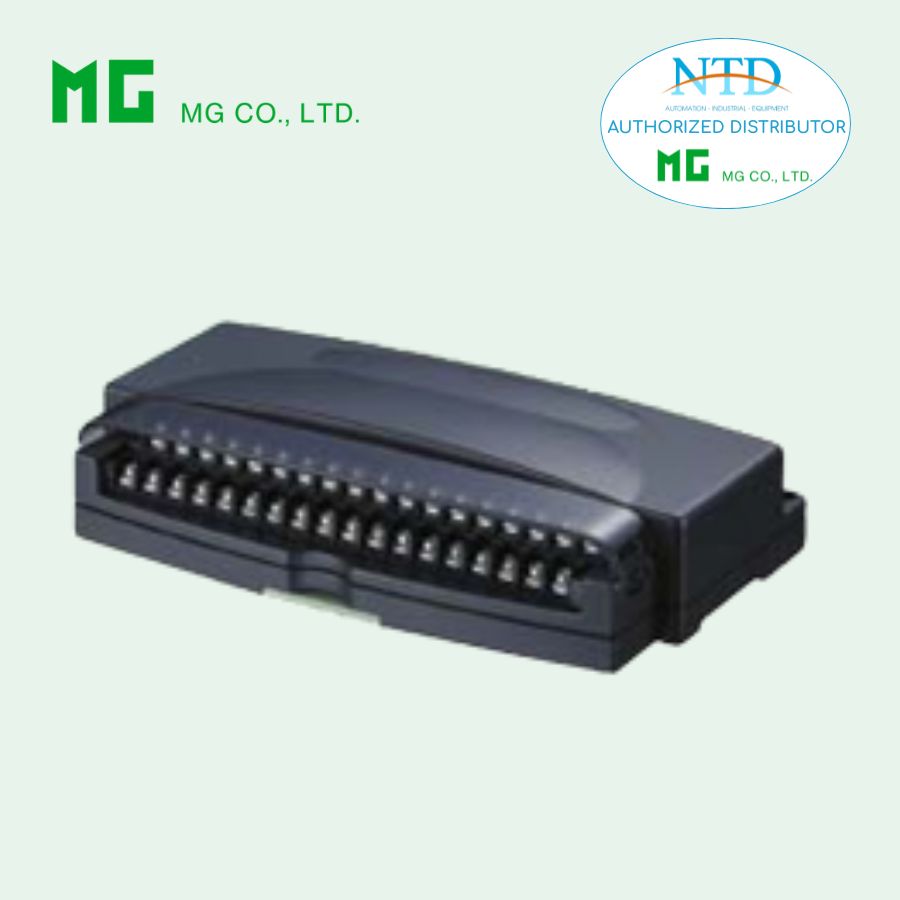

R1MS-GH3T là module thu thập tín hiệu nhiệt độ và điện áp DC đa kênh thuộc dòng R1MS của MG (M-System), hỗ trợ 8 điểm đo độc lập với khả năng cách ly hoàn toàn giữa các kênh. Thiết bị tích hợp truyền thông Modbus RTU qua RS-485 và RS-232-C, phù hợp cho các hệ thống giám sát nhiệt độ, PLC, SCADA trong công nghiệp.
Đặc điểm và tính năng nổi bật
-
8 kênh ngõ vào Thermocouple hoặc DC (±10 V)
-
Cách ly hoàn toàn từng kênh với nhau
-
Có ngõ vào Trigger và ngõ ra tiếp điểm cảnh báo
-
Bộ lọc chống nhiễu 50/60 Hz
-
Giao thức Modbus RTU
-
Giao tiếp:
-
RS-485 (tối đa 500 m)
-
RS-232-C (tối đa 10 m)
-
-
Dễ dàng mở rộng hệ thống qua Modbus
-
Cấu hình bằng phần mềm R1X (R1CON)
-
Công tắc xoay cài đặt:
-
Burnout
-
Tần số nhiễu
-
Địa chỉ node (1–15)
-
Thông số kỹ thuật chi tiết
1. Ngõ vào (Input)
-
Số kênh: 8 điểm
-
Loại tín hiệu:
-
Thermocouple: PR, K, E, J, T, B, R, S, C, N, U, L, P
-
Điện áp DC: ±10 V
-
-
Điện trở ngõ vào:
-
TC: ≥ 1 MΩ (khi cấp nguồn)
-
DC: ≥ 800 kΩ (khi cấp nguồn)
-
-
Chu kỳ lấy mẫu: 50 ms / 8 kênh
-
Phát hiện đứt dây (Burnout):
-
Upscale / Downscale / Không burnout
-
-
Thời gian đáp ứng: ~0.55 giây (0–90%)
2. Ngõ ra
Ngõ ra cảnh báo: Photo MOSFET relay (không phân cực)
-
Điện trở ON: ≤ 50 Ω
-
Điện trở OFF: ≥ 1 MΩ
-
Điện áp tải đỉnh: 50 V max
-
Dòng tải liên tục: 50 mA max
-
Dòng đỉnh: 300 mA (≤ 0.1 s)
3. Truyền thông
-
Giao thức: Modbus RTU
-
Baud rate: 38.4 kbps
-
RS-485: Chuẩn TIA/EIA-485-A (500 m max)
-
RS-232-C: Chuẩn EIA (10 m max)
4. Độ chính xác
-
DC: ±0.05 % (±10 mV)
-
Bù nhiệt mối nối lạnh:
≤ ±(1.0 + [Nhiệt độ môi trường – 20] × 0.04) °C -
Hệ số nhiệt: ≤ (Accuracy / 4) / °C
-
CMRR: ≥ 120 dB (50/60 Hz)
-
NMRR: ≥ 85 dB
5. Cách ly & bảo vệ
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi:
-
1500 V AC (giữa các kênh)
-
2000 V AC (giữa input/output với nguồn)
-
Thông tin đặt hàng
Model: R1MS-GH3T-[1][2]
[1] Nguồn cấp
-
M2: 100–240 V AC (85–264 V AC, 47–66 Hz)
-
R: 24 V DC (±10%)
[2] Tùy chọn
-
blank: Không tùy chọn
-
/Q: Có tùy chọn
Tùy chọn /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Ví dụ đặt hàng:
R1MS-GH3T-M2/Q/C01
Điều kiện lắp đặt
-
Công suất tiêu thụ:
-
AC: ~9 VA
-
DC: ~3.5 W
-
-
Nhiệt độ hoạt động: -5 đến +60°C
-
Độ ẩm: 30–90% RH (không ngưng tụ)
-
Kiểu lắp: DIN rail hoặc gắn mặt tủ
-
Trọng lượng: 450 g
-
Vỏ: Nhựa chống cháy màu xám
Ứng dụng thực tế
-
Hệ thống giám sát nhiệt độ đa điểm
-
Nhà máy xi măng, thép, hóa chất
-
Hệ thống lò nung, lò sấy
-
Tủ điều khiển PLC & SCADA
-
Thu thập dữ liệu nhiệt độ trung tâm
