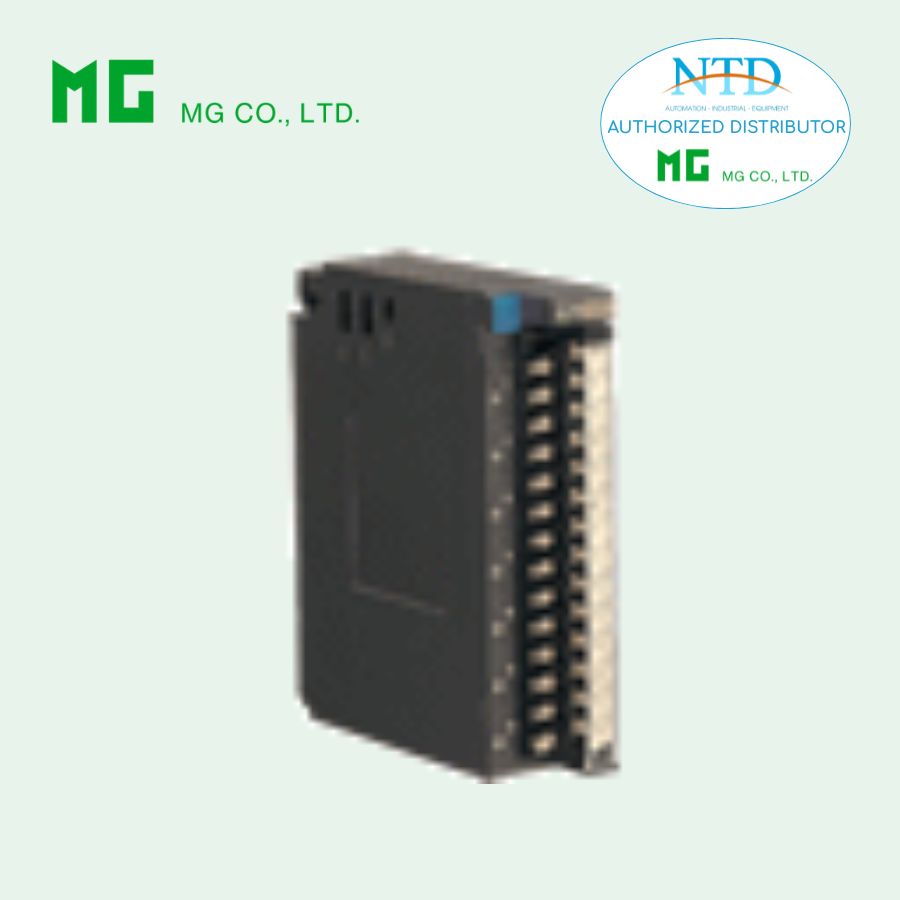

R3-CT8C là mô-đun ngõ vào dòng điện AC thuộc dòng Remote I/O R3 Series, cho phép đo lường đồng thời 8 kênh dòng điện thông qua cảm biến kẹp dòng (clamp-on) CLSB-R5. Thiết bị hỗ trợ kết nối hệ thống qua bus nội bộ, mang lại giải pháp giám sát dòng điện linh hoạt, an toàn và dễ triển khai trong các hệ thống điện công nghiệp.
Với thiết kế cách ly giữa các kênh và khả năng đo chính xác, R3-CT8C đặc biệt phù hợp cho các ứng dụng giám sát tải, phân tích tiêu thụ điện năng và phát hiện bất thường trong hệ thống điện.
Đặc điểm nổi bật
-
8 kênh đo dòng AC độc lập, hỗ trợ giám sát đa điểm
-
Sử dụng cảm biến kẹp dòng (CLSB-R5) – lắp đặt nhanh, không cần cắt dây
-
Cách ly giữa các kênh và hệ thống, tăng độ an toàn và chống nhiễu
-
Hỗ trợ dải đo linh hoạt: 0–1 A hoặc 0–5 A AC (cài đặt qua DIP switch)
-
Đáp ứng tần số rộng: 45–65 Hz (tuỳ chọn mở rộng đến 1.2 kHz)
-
Chuyển đổi tốc độ cao, tùy chọn nhiều mức (160 / 80 / 40 / 20 ms)
-
Tự động loại bỏ nhiễu vùng thấp (low-end cutout <1%)
-
Đèn LED trạng thái RUN/ERR hiển thị trực quan tình trạng hoạt động
-
Hỗ trợ cấu hình nâng cao qua phần mềm R3CON (zero/span)
-
Thiết kế module gắn đế R3-BSx, thuận tiện bảo trì và mở rộng
Thông số kỹ thuật chính
Ngõ vào
-
Số kênh: 8 kênh
-
Loại tín hiệu: Dòng AC
-
Dải đo:
-
0 – 5 A AC
-
0 – 1 A AC
-
-
Cảm biến sử dụng: CLSB-R5 (kẹp dòng)
-
Tần số:
-
45 – 65 Hz
-
Tuỳ chọn: 200 Hz – 1.2 kHz (/H)
-
-
Điện áp làm việc tối đa (sơ cấp): 440 V AC
-
Dải hoạt động: 5 – 115 % định mức
Hiệu suất
-
Thời gian đáp ứng: ≤ 0.5 giây (0 – 90%)
-
Tốc độ chuyển đổi: 160 / 80 / 40 / 20 ms
-
Hệ số nhiệt: ±0.015 %/°C
-
Dải dữ liệu: 0 – 10000
-
Dòng tiêu thụ: ~100 mA
Cách ly & bảo vệ
-
Cách ly giữa các kênh và bus nội bộ
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi:
-
1000 V AC (giữa các kênh)
-
2000 V AC (nguồn đến đất FG)
-
Lắp đặt & môi trường
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Lắp đặt: Gắn đế R3-BSx
-
Khối lượng: ~250 g
Ứng dụng phổ biến
-
Giám sát dòng tải trong tủ điện, MCC, tủ phân phối
-
Quản lý tiêu thụ điện năng cho nhà máy, tòa nhà
-
Phát hiện quá tải, mất pha, dòng bất thường
-
Giám sát thiết bị công nghiệp: motor, bơm, quạt
-
Hệ thống SCADA / BMS / EMS
-
Ứng dụng retrofit – nâng cấp hệ thống mà không cần thay đổi dây dẫn
R3-CT8C là giải pháp đo dòng AC đa kênh hiệu quả, đặc biệt phù hợp cho các hệ thống yêu cầu giám sát nhanh – lắp đặt dễ – an toàn cao. Nhờ sử dụng cảm biến kẹp dòng và khả năng tích hợp linh hoạt, thiết bị giúp tối ưu hóa việc triển khai và vận hành hệ thống điện trong công nghiệp.
