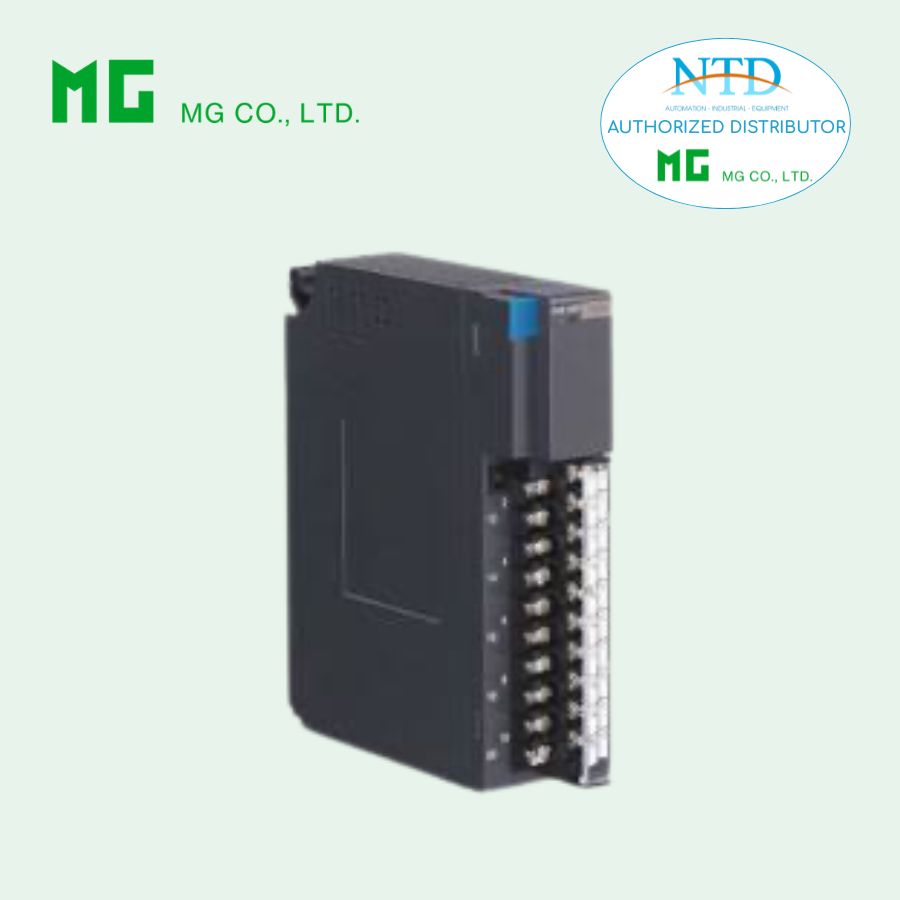

R3-DA16B – Mô-đun đầu vào tiếp điểm AC 16 kênh (AC Contact Input Module) – M-System (MG)
R3-DA16B là mô-đun đầu vào tiếp điểm AC 16 kênh thuộc Remote I/O R3 Series của M-System (MG). Thiết bị được sử dụng để thu thập tín hiệu tiếp điểm AC từ các thiết bị hiện trường và truyền dữ liệu về hệ thống điều khiển trung tâm như PLC, DCS hoặc SCADA.
Mô-đun được thiết kế với khả năng cách ly cao, độ tin cậy lớn, hỗ trợ giám sát nguồn kích (Excitation Monitor) và hiển thị trạng thái bằng LED, giúp giám sát và vận hành hệ thống hiệu quả.
Công ty NTD hiện là đại lý phân phối chính hãng các sản phẩm Ashcroft tại Việt Nam, đồng thời cung cấp nhiều giải pháp thiết bị đo lường, điều khiển và mô-đun I/O công nghiệp chất lượng cao cho các hệ thống tự động hóa trong nhà máy.
Đặc điểm và tính năng của R3-DA16B
-
Mô-đun đầu vào tiếp điểm AC 16 kênh
-
Nhận tín hiệu AC 100 – 132 V từ thiết bị hiện trường
-
Cách ly tín hiệu giữa đầu vào và bus nội bộ
-
Hỗ trợ giám sát nguồn kích (Excitation Monitor) ON/OFF bằng DIP switch
-
Đèn LED hiển thị trạng thái hoạt động và lỗi
-
Hỗ trợ Single bus hoặc Dual bus communication
-
Thiết kế module cắm trên đế R3-BSx giúp lắp đặt và thay thế nhanh chóng
-
Độ tin cậy cao, phù hợp cho hệ thống điều khiển công nghiệp liên tục
Thông số kỹ thuật
Số kênh đầu vào
-
16 kênh
Loại tín hiệu đầu vào
-
AC Contact Input
Điện áp đầu vào
-
100 – 132 V AC
Điện trở đầu vào
-
12 kΩ (60 Hz)
-
15 kΩ (50 Hz)
Điện áp / dòng ON
-
≥ 80 V AC
-
≥ 5 mA
Điện áp / dòng OFF
-
≤ 30 V AC
-
≤ 1.7 mA
Thời gian đáp ứng
-
≤ 0.1 giây
Dòng tiêu thụ
-
80 mA
Phân bổ dữ liệu
-
1
Điện trở cách điện
-
≥ 100 MΩ với 500 V DC
Độ bền điện môi
-
2000 V AC trong 1 phút
Cấu hình và tùy chọn
Chế độ truyền thông
-
S: Single communication
-
W: Dual communication
Tùy chọn tiêu chuẩn
-
(blank): Không CE
-
/CE: Chứng nhận CE
Tùy chọn đặc biệt
-
/Q: Tùy chọn khác
Tùy chọn coating
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm hoạt động
-
30 – 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi dẫn điện
Phương thức lắp đặt
-
Đế cài R3-BSx Installation Base
Khối lượng
-
200 g
Ứng dụng
R3-DA16B được sử dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp như:
-
Hệ thống PLC / DCS / SCADA
-
Hệ thống giám sát trạng thái thiết bị điện
-
Hệ thống điều khiển nhà máy
-
Hệ thống thu thập tín hiệu tiếp điểm AC
-
Các ứng dụng tự động hóa sản xuất và năng lượng
