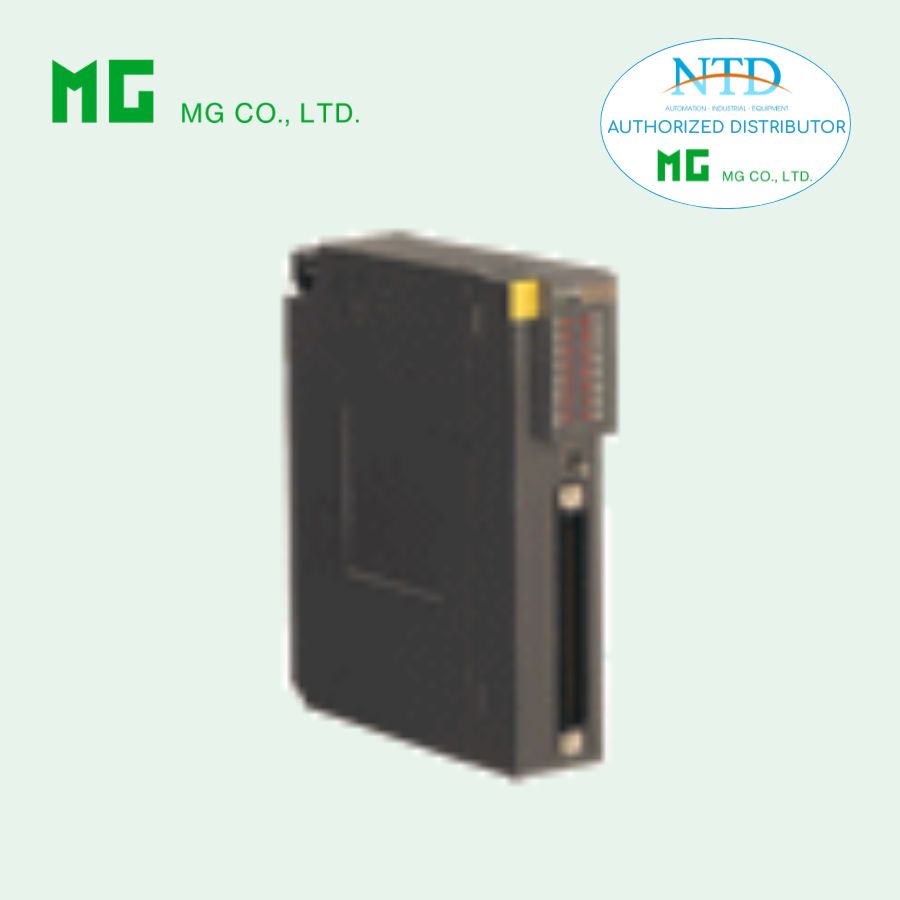

R3-DA32A – Mô-đun đầu vào số 32 kênh (Discrete Input Module) – M-System (MG)
R3-DA32A là mô-đun đầu vào số 32 kênh thuộc Remote I/O R3 Series của M-System (MG), được thiết kế để thu thập tín hiệu số từ các thiết bị hiện trường và truyền dữ liệu về hệ thống điều khiển như PLC, DCS hoặc SCADA.
Thiết bị sử dụng nguồn kích bên ngoài (External Excitation Supply) và hỗ trợ nhiều mức điện áp đầu vào như 24 V DC, 12 V DC hoặc 5 V DC, giúp dễ dàng tích hợp với nhiều loại cảm biến và thiết bị công nghiệp khác nhau.
Mô-đun được trang bị cách ly quang (optical isolation), đèn LED hiển thị trạng thái, khả năng chọn tốc độ đọc dữ liệu linh hoạt, giúp đảm bảo độ ổn định và độ chính xác cao trong hệ thống tự động hóa.
Công ty NTD hiện là đại lý phân phối chính hãng các sản phẩm Ashcroft tại Việt Nam, đồng thời cung cấp nhiều thiết bị đo lường, điều khiển và giải pháp tự động hóa công nghiệp chất lượng cao.
Đặc điểm và tính năng của R3-DA32A
-
Mô-đun đầu vào số 32 kênh (Discrete Input)
-
Sử dụng nguồn kích bên ngoài (External Excitation)
-
Hỗ trợ nhiều mức điện áp 24 V DC / 12 V DC / 5 V DC
-
Cách ly quang học (Optical Isolator) đảm bảo an toàn tín hiệu
-
Hỗ trợ NPN / PNP với common dương hoặc âm theo từng nhóm 8 kênh
-
Đèn LED hiển thị trạng thái đầu vào
-
Chọn tốc độ đọc dữ liệu bằng DIP switch
-
Hỗ trợ Single hoặc Dual communication mode
-
Thiết kế module gắn trên đế R3-BSx giúp lắp đặt nhanh và thuận tiện bảo trì
Thông số kỹ thuật
Số kênh đầu vào
-
32 kênh
Điện áp đầu vào
-
24 V DC (±10 %, Ripple ≤ 5 %p-p)
-
12 V DC (±10 %, Ripple ≤ 5 %p-p)
-
5 V DC (±10 %, Ripple ≤ 5 %p-p)
Dòng định mức
-
Khoảng 3 mA
Điện trở đầu vào
-
Khoảng 9 kΩ (24 V DC)
-
Khoảng 4 kΩ (12 V DC)
-
Khoảng 1.5 kΩ (5 V DC)
Dòng ON / điện trở ON
-
≥ 2 mA / ≤ 3 kΩ (24 V DC)
-
≥ 2 mA / ≤ 1.5 kΩ (12 V DC)
-
≥ 2 mA / ≤ 500 Ω (5 V DC)
Dòng OFF / điện trở OFF
-
≤ 1 mA / ≥ 6 kΩ (24 V DC)
-
≤ 1 mA / ≥ 3 kΩ (12 V DC)
-
≤ 1 mA / ≥ 1.5 kΩ (5 V DC)
Mức phát hiện tín hiệu
ON:
-
≥ 18 V (24 V DC)
-
≥ 8 V (12 V DC)
-
≥ 3 V (5 V DC)
OFF:
-
≤ 9 V (24 V DC)
-
≤ 4 V (12 V DC)
-
≤ 1.5 V (5 V DC)
Tốc độ đọc dữ liệu
-
1 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms (chọn bằng DIP switch)
Dòng tiêu thụ
-
90 mA
Phân bổ dữ liệu
-
4
Cấu hình và tùy chọn
Chế độ truyền thông
-
S: Single communication
-
W: Dual communication
Nguồn kích ngoài
-
(blank): 24 V DC
-
/12: 12 V DC
-
/5: 5 V DC
Tiêu chuẩn
-
(blank): Không CE
-
/CE: CE marking
Tùy chọn khác
-
/Q: Tùy chọn đặc biệt
Tùy chọn coating
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Kết nối và lắp đặt
Kết nối đầu vào
-
Connector 40 pin
Bus nội bộ
-
Qua Installation Base R3-BSx
Sản phẩm liên quan
-
Connector terminal block: CNT
-
Cáp chuyên dụng 40 pin: FCN
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm
-
30 – 90 %RH (không ngưng tụ)
Khối lượng
-
150 g
Ứng dụng
R3-DA32A được sử dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp:
-
Hệ thống PLC / DCS / SCADA
-
Thu thập tín hiệu số từ cảm biến và công tắc
-
Hệ thống giám sát trạng thái thiết bị
-
Hệ thống điều khiển dây chuyền sản xuất
-
Các ứng dụng tự động hóa nhà máy và năng lượng
