R3-DA64A – Mô-đun đầu vào số 64 kênh (Discrete Input Module) – M-System (MG)

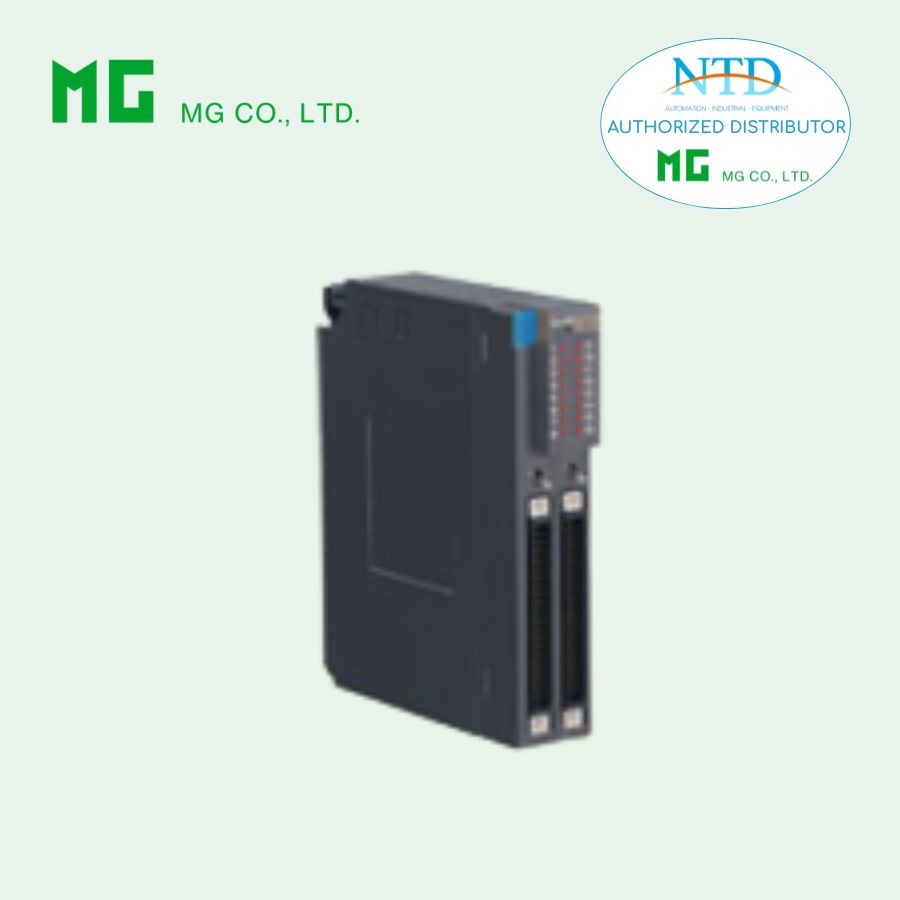

R3-DA64A là mô-đun đầu vào số 64 kênh thuộc dòng Remote I/O R3 Series của M-System (MG), được thiết kế để thu thập tín hiệu trạng thái từ các thiết bị hiện trường và truyền dữ liệu về hệ thống điều khiển như PLC, DCS hoặc SCADA.
Thiết bị sử dụng nguồn kích ngoài (External Excitation Supply) và hỗ trợ các mức điện áp 24 V DC, 12 V DC hoặc 5 V DC, giúp tương thích với nhiều loại cảm biến và thiết bị điều khiển khác nhau trong hệ thống tự động hóa công nghiệp.
R3-DA64A được trang bị cách ly quang học (Optical Isolation), đèn LED hiển thị trạng thái từng kênh, khả năng chọn tốc độ đọc dữ liệu linh hoạt, đảm bảo tín hiệu ổn định và an toàn cho hệ thống điều khiển.
Công ty NTD hiện là đại lý phân phối các sản phẩm Ashcroft tại Việt Nam, đồng thời cung cấp nhiều thiết bị đo lường và giải pháp tự động hóa công nghiệp chất lượng cao.
Đặc điểm và tính năng của R3-DA64A
-
Mô-đun đầu vào số 64 kênh (Discrete Input)
-
Sử dụng nguồn kích ngoài (External Excitation)
-
Hỗ trợ điện áp 24 V DC / 12 V DC / 5 V DC
-
Cách ly quang học giúp bảo vệ hệ thống điều khiển
-
Hỗ trợ NPN / PNP với common dương hoặc âm theo từng nhóm 8 kênh
-
Đèn LED hiển thị trạng thái đầu vào
-
Bộ chọn nhóm hiển thị trạng thái kênh
-
Tốc độ đọc dữ liệu có thể lựa chọn bằng DIP switch
-
Hỗ trợ Single hoặc Dual communication mode
-
Thiết kế module gắn trên Installation Base R3-BSx giúp lắp đặt và bảo trì thuận tiện
Thông số kỹ thuật
Số kênh đầu vào
-
64 kênh
Điện áp đầu vào
-
24 V DC ±10 % (Ripple ≤ 5 %p-p)
-
12 V DC ±10 % (Ripple ≤ 5 %p-p)
-
5 V DC ±10 % (Ripple ≤ 5 %p-p)
Dòng đầu vào định mức
-
Khoảng 3 mA
Điện trở đầu vào
-
Khoảng 9 kΩ (24 V DC)
-
Khoảng 4 kΩ (12 V DC)
-
Khoảng 1.5 kΩ (5 V DC)
Dòng ON / điện trở ON
-
≥ 2 mA / ≤ 3 kΩ (24 V DC)
-
≥ 2 mA / ≤ 1.5 kΩ (12 V DC)
-
≥ 2 mA / ≤ 500 Ω (5 V DC)
Dòng OFF / điện trở OFF
-
≤ 1 mA / ≥ 6 kΩ (24 V DC)
-
≤ 1 mA / ≥ 3 kΩ (12 V DC)
-
≤ 1 mA / ≥ 1.5 kΩ (5 V DC)
Mức phát hiện tín hiệu
ON
-
≥ 18 V (24 V DC)
-
≥ 8 V (12 V DC)
-
≥ 3 V (5 V DC)
OFF
-
≤ 9 V (24 V DC)
-
≤ 4 V (12 V DC)
-
≤ 1.5 V (5 V DC)
Tốc độ đọc dữ liệu
-
3 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms
Dòng tiêu thụ
-
100 mA
Phân bổ dữ liệu
-
4
Cấu hình và tùy chọn
Chế độ truyền thông
-
S: Single communication
-
W: Dual communication
Nguồn kích ngoài
-
(blank): 24 V DC
-
/12: 12 V DC
-
/5: 5 V DC
Tiêu chuẩn
-
(blank): Không CE
-
/CE: CE marking
Tùy chọn khác
-
/Q: Tùy chọn đặc biệt
Tùy chọn coating
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Kết nối và lắp đặt
Kết nối đầu vào
-
Connector 40 pin (CN1, CN2)
Bus nội bộ
-
Qua Installation Base R3-BSx
Sản phẩm liên quan
-
Connector terminal block: CNT
-
Cáp chuyên dụng 40 pin: FCN
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm
-
30 – 90 %RH (không ngưng tụ)
Khối lượng
-
200 g
Ứng dụng
R3-DA64A được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp:
-
Hệ thống PLC / DCS / SCADA
-
Thu thập tín hiệu trạng thái từ công tắc, relay và cảm biến
-
Giám sát trạng thái thiết bị trong dây chuyền sản xuất
-
Hệ thống điều khiển nhà máy, năng lượng và xử lý nước
