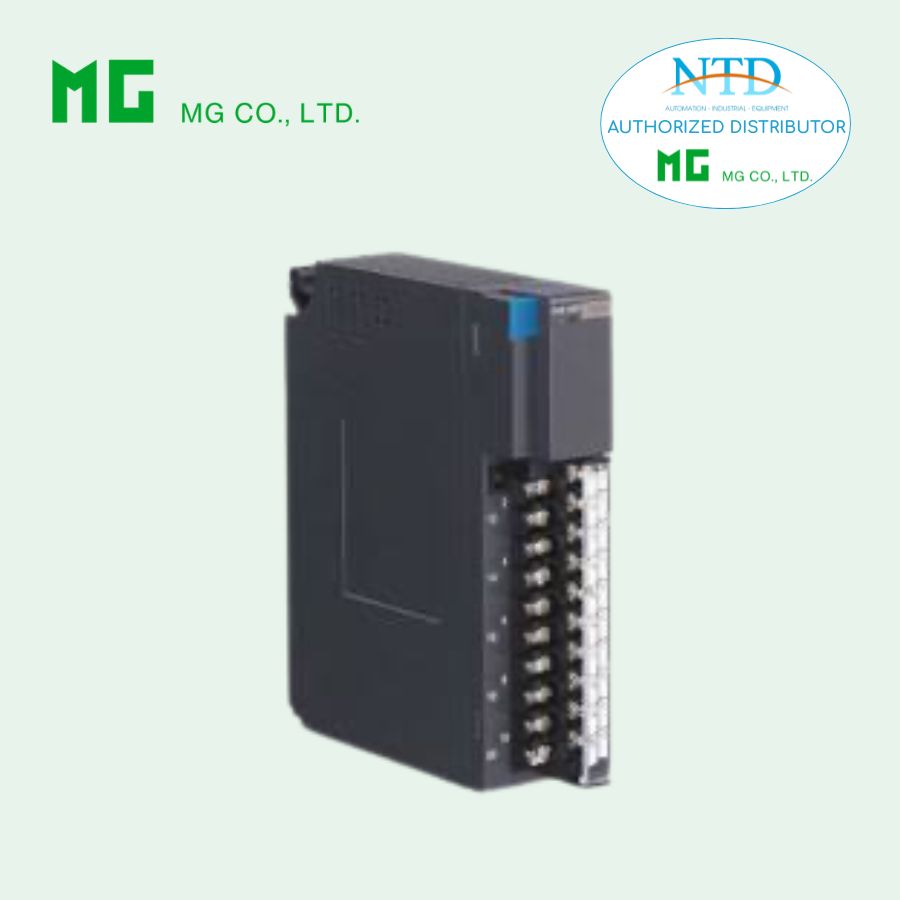

R3-DA8C – Mô-đun đầu vào số 8 kênh (3-wire) – M-System (MG)
R3-DA8C là mô-đun đầu vào số 8 kênh (Discrete Input Module) thuộc dòng Remote I/O R3 Series của M-System (MG), được thiết kế để thu thập tín hiệu trạng thái từ các thiết bị hiện trường như công tắc, cảm biến hoặc relay và truyền dữ liệu về hệ thống điều khiển như PLC, DCS hoặc SCADA.
Thiết bị hỗ trợ đầu vào 3 dây (3-wire input) với nguồn kích ngoài 24 V DC, phù hợp với nhiều loại cảm biến công nghiệp. R3-DA8C sử dụng cách ly quang học, đèn LED hiển thị trạng thái từng kênh, và cho phép tùy chọn tốc độ đọc dữ liệu bằng DIP switch, giúp đảm bảo tín hiệu ổn định và độ tin cậy cao trong hệ thống tự động hóa.
Công ty NTD hiện là đại lý phân phối các sản phẩm Ashcroft tại Việt Nam, đồng thời cung cấp nhiều thiết bị đo lường và giải pháp tự động hóa công nghiệp chất lượng cao.
Đặc điểm và tính năng của R3-DA8C
-
Mô-đun đầu vào số 8 kênh
-
Hỗ trợ đầu vào 3-wire với nguồn kích ngoài 24 V DC
-
Cách ly quang học (Optical Isolation) giúp bảo vệ hệ thống điều khiển
-
Hỗ trợ NPN / PNP với common dương hoặc âm
-
Đèn LED hiển thị trạng thái từng kênh đầu vào
-
Giám sát nguồn kích (Excitation Monitor) có thể bật/tắt bằng DIP switch
-
Tốc độ đọc dữ liệu có thể lựa chọn
-
Hỗ trợ Single hoặc Dual communication mode
-
Thiết kế module gắn trên Installation Base R3-BSx
Thông số kỹ thuật
Số kênh đầu vào
-
8 kênh
Điện áp đầu vào định mức
-
24 V DC (+10 / -15 %)
-
Ripple tối đa: 5 %p-p
Dòng đầu vào định mức
-
Khoảng 5 mA
Điện trở đầu vào
-
Khoảng 4.4 kΩ
Dòng / điện áp ON
-
≥ 11 V
-
≥ 2.5 mA
Dòng / điện áp OFF
-
≤ 6 V
-
≤ 1.3 mA
Dòng nguồn kích ngoài
-
≤ 1 A cho mỗi common
Tốc độ đọc dữ liệu
-
1 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms
Dòng tiêu thụ
-
40 mA
Phân bổ dữ liệu
-
1
Cấu hình và tùy chọn
Chế độ truyền thông
-
S: Single communication
-
W: Dual communication
Tiêu chuẩn
-
(blank): Không CE
-
/CE: CE marking
Tùy chọn khác
-
/Q: Tùy chọn đặc biệt
Tùy chọn coating
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Kết nối và lắp đặt
Kết nối đầu vào
-
Terminal vít M3 tháo rời
Bus nội bộ
-
Qua Installation Base R3-BSx
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm
-
30 – 90 %RH (không ngưng tụ)
Khối lượng
-
170 g
Ứng dụng
R3-DA8C được sử dụng trong nhiều hệ thống tự động hóa công nghiệp:
-
Thu thập tín hiệu từ cảm biến 3 dây
-
Hệ thống PLC / DCS / SCADA
-
Giám sát trạng thái thiết bị trong dây chuyền sản xuất
-
Hệ thống điều khiển nhà máy, năng lượng, xử lý nước và tòa nhà thông minh
