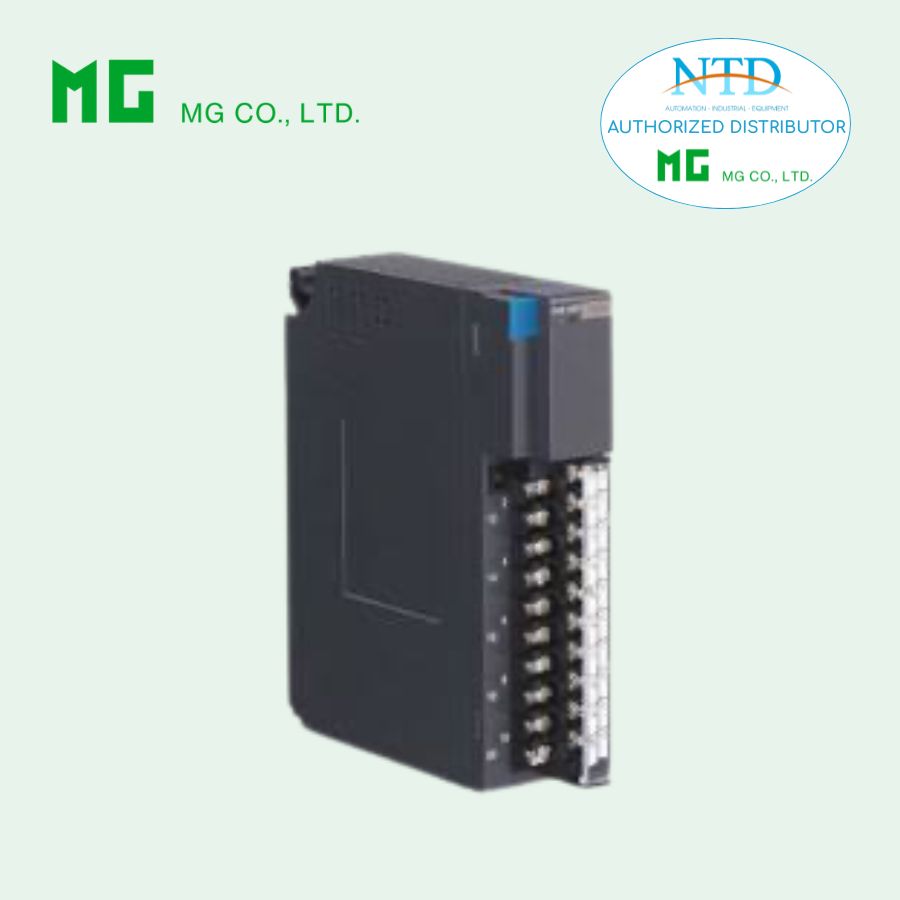

R3-DAC16 – Mô-đun đầu vào/đầu ra số 16 kênh – M-System (MG)
R3-DAC16 là mô-đun đầu vào/đầu ra số (Discrete Input Output Module) thuộc dòng Remote I/O R3 Series của M-System (MG). Thiết bị tích hợp 8 kênh đầu vào số (DI) và 8 kênh đầu ra relay (DO) trong cùng một mô-đun, giúp tối ưu không gian lắp đặt và đơn giản hóa cấu trúc hệ thống điều khiển.
Mô-đun hỗ trợ điều khiển ON/OFF các thiết bị hiện trường, đồng thời cung cấp chức năng One-Shot Output giúp giảm tải xử lý cho PLC. R3-DAC16 được trang bị cách ly quang học, đèn LED hiển thị trạng thái, và nhiều chế độ hoạt động linh hoạt thông qua DIP switch, đảm bảo độ ổn định và tin cậy trong các hệ thống tự động hóa công nghiệp.
Công ty NTD hiện là đại lý phân phối các sản phẩm Ashcroft tại Việt Nam, đồng thời cung cấp nhiều thiết bị đo lường và giải pháp tự động hóa chất lượng cao cho các nhà máy và hệ thống điều khiển công nghiệp.
Đặc điểm và tính năng của R3-DAC16
-
Tích hợp 8 đầu vào số (DI) và 8 đầu ra relay (DO)
-
Hỗ trợ điều khiển ON/OFF thiết bị hiện trường
-
Chế độ One-Shot Output giúp giảm tải xử lý cho PLC
-
3 chế độ đầu ra:
-
One-Shot Output Mode
-
ON/OFF Control Output Mode
-
Continuance Output Mode
-
-
Cách ly tín hiệu giữa đầu vào, đầu ra và bus nội bộ
-
Đèn LED hiển thị trạng thái từng kênh
-
Thiết lập thời gian One-Shot từ 0.1 đến 25.6 giây
-
Thiết lập tốc độ đọc đầu vào bằng DIP switch
-
Output Hold / Output OFF khi lỗi truyền thông
-
Hỗ trợ Single hoặc Dual communication mode
Thông số kỹ thuật
Đầu vào (Input)
Số kênh
-
8 kênh
Điện áp đầu vào định mức
-
24 V DC (+10 / -15 %)
Điện trở đầu vào
-
Khoảng 4.4 kΩ
Điện áp / dòng ON
-
≥ 11 V
-
≥ 2.5 mA
Điện áp / dòng OFF
-
≤ 6 V
-
≤ 1.3 mA
Cách ly
-
Optical isolator
Common
-
NPN / PNP chung cho 8 kênh
Đầu ra (Output)
Số kênh
-
8 kênh relay
Common
-
Chung cho 8 kênh
Dòng common tối đa
-
2 A
Tải định mức
-
250 V AC / 0.5 A (cosφ = 1)
-
30 V DC / 0.5 A (tải thuần trở)
Công suất chuyển mạch tối đa
-
250 VA hoặc 30 W
Điện áp chuyển mạch tối đa
-
250 V AC hoặc 30 V DC
Tải tối thiểu
-
1 V DC / 1 mA
Tuổi thọ cơ khí
-
2 × 10⁷ chu kỳ
Cài đặt và cấu hình
Chế độ truyền thông
-
S: Single communication
-
W: Dual communication
Tiêu chuẩn
-
(blank): Không CE
-
/CE: CE marking
Tùy chọn khác
-
/Q: Tùy chọn đặc biệt
Lớp phủ bảo vệ
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Kết nối và lắp đặt
Kết nối
-
Terminal vít M3 tháo rời
Bus nội bộ
-
Qua Installation Base R3-BSx
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm
-
30 – 90 %RH (không ngưng tụ)
Khối lượng
-
200 g
Ứng dụng
R3-DAC16 được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:
-
Điều khiển Start / Stop thiết bị hiện trường
-
Hệ thống PLC / DCS / SCADA
-
Điều khiển relay trong dây chuyền sản xuất
-
Tự động hóa nhà máy, năng lượng, xử lý nước và tòa nhà thông minh
