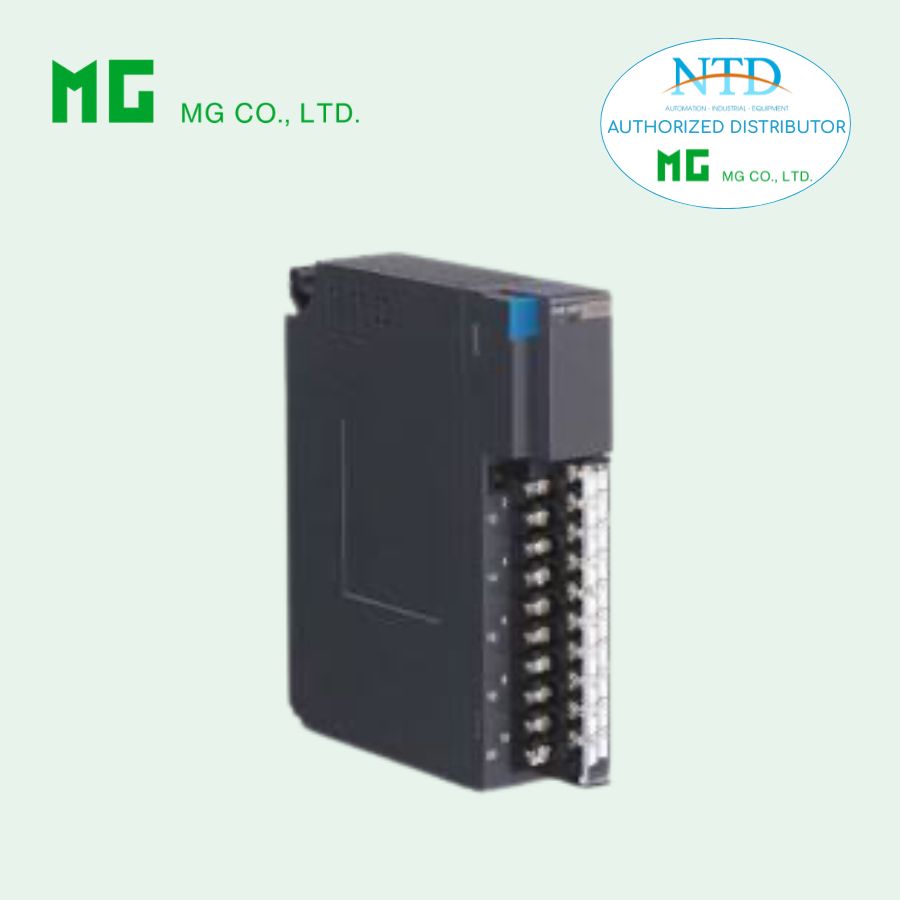

R3-DC16A MG (M-System) – Mô-đun đầu ra số 16 kênh dạng Open Collector
R3-DC16A MG (M-System) là mô-đun đầu ra số thuộc Remote I/O R3 Series, cung cấp 16 kênh đầu ra dạng open collector với khả năng cách ly quang, giúp điều khiển các thiết bị ngoại vi trong hệ thống tự động hóa công nghiệp một cách ổn định và an toàn. Mô-đun được thiết kế để lắp trên đế R3-BSx, hỗ trợ chế độ truyền thông Single hoặc Dual, đảm bảo độ tin cậy cao trong quá trình vận hành hệ thống.
Thiết bị phù hợp cho các hệ thống PLC/DCS, hệ thống giám sát và điều khiển trong nhà máy, cho phép truyền tín hiệu điều khiển đến các thiết bị như relay, đèn báo, van điện từ hoặc các cơ cấu chấp hành khác.
Đặc điểm nổi bật
-
16 kênh đầu ra số dạng open collector
-
Cách ly quang (Optical isolator) giữa đầu ra và bus nội bộ
-
Hỗ trợ chế độ truyền thông Single hoặc Dual tăng độ tin cậy hệ thống
-
Chức năng Output Hold hoặc Output OFF khi xảy ra lỗi truyền thông
-
Đèn LED hiển thị trạng thái RUN, ERR và trạng thái từng đầu ra
-
Lắp đặt trên Installation Base R3-BSx thuận tiện cho hệ thống Remote I/O
-
Hỗ trợ tùy chọn lớp phủ bảo vệ bo mạch (Silicone / Polyurethane / Rubber)
Ứng dụng
Mô-đun R3-DC16A MG (M-System) được sử dụng trong nhiều hệ thống điều khiển và giám sát công nghiệp:
-
Hệ thống PLC / DCS
-
Điều khiển relay, đèn báo, van điện từ
-
Hệ thống tự động hóa nhà máy
-
Hệ thống giám sát và điều khiển thiết bị từ xa
-
Ứng dụng I/O phân tán trong công nghiệp
Thông số kỹ thuật
Thông số chung
-
Kết nối bus nội bộ: Qua Installation Base R3-BSx
-
Kết nối đầu ra: Terminal vít rời M3
-
Mô-men siết: 0.5 N·m
-
Vật liệu terminal: Thép mạ nickel
-
Cách ly: Giữa đầu ra và bus nội bộ hoặc nguồn nội bộ
Đèn hiển thị
-
RUN: LED hai màu (đỏ/xanh)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
-
-
ERR: LED xanh (sáng khi hệ thống hoạt động bình thường)
-
Output status: LED đỏ cho từng kênh đầu ra
Thông số đầu ra
-
Loại đầu ra: Open collector
-
Số kênh: 16 kênh
-
Cách ly: Optical isolator
-
Common: Tất cả 16 điểm (2 terminal)
-
Dòng common tối đa: 1.6 A / common
-
Nguồn kích ngoài: 24 VDC ±10% (khoảng 0.02 A)
-
Điện áp tải định mức: 24 VDC ±10%
-
Dòng tải tối đa: 0.1 A / điểm
-
Dòng khởi động tối đa: 0.5 A (tối đa 10 ms)
-
Dòng rò khi OFF: ≤ 0.1 mA
-
Sụt áp khi ON:
-
0.6 VDC điển hình
-
1.2 VDC tối đa
-
(Lưu ý: Khi điều khiển tải cảm ứng cần mắc diode song song với tải.)
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: Không có khí ăn mòn hoặc bụi nặng
-
Phương thức lắp: Installation Base R3-BSx
-
Khối lượng: 200 g
Hiệu năng
-
Phân bổ dữ liệu: 1
-
Dòng tiêu thụ: khoảng 100 mA
-
Thời gian đáp ứng: ≤ 2 ms
-
Điện trở cách điện: ≥ 100 MΩ (500 VDC)
-
Độ bền điện môi:
-
2000 VAC / 1 phút (đầu ra – bus nội bộ hoặc nguồn nội bộ)
-
2000 VAC / 1 phút (nguồn vào – FG)
-
Tiêu chuẩn & chứng nhận
-
EMC Directive
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
RoHS Directive
-
Tùy chọn CE marking
Chức năng
Output Hold / Output OFF
Trong điều kiện hoạt động bình thường, mô-đun xuất tín hiệu từ bus ưu tiên A.
Khi phát hiện lỗi truyền thông, đầu ra sẽ chuyển sang dữ liệu từ bus B.
-
Output Hold
Nếu cả hai bus đều lỗi, mô-đun sẽ giữ nguyên trạng thái đầu ra cho đến khi một trong hai đường truyền phục hồi. -
Output OFF
Nếu cả hai bus đều lỗi, mô-đun sẽ đưa tất cả đầu ra về OFF và chờ đến khi truyền thông được khôi phục.
Khi khởi động hệ thống, đầu ra sẽ ở trạng thái OFF cho đến khi truyền thông được thiết lập và nhận dữ liệu hợp lệ.
