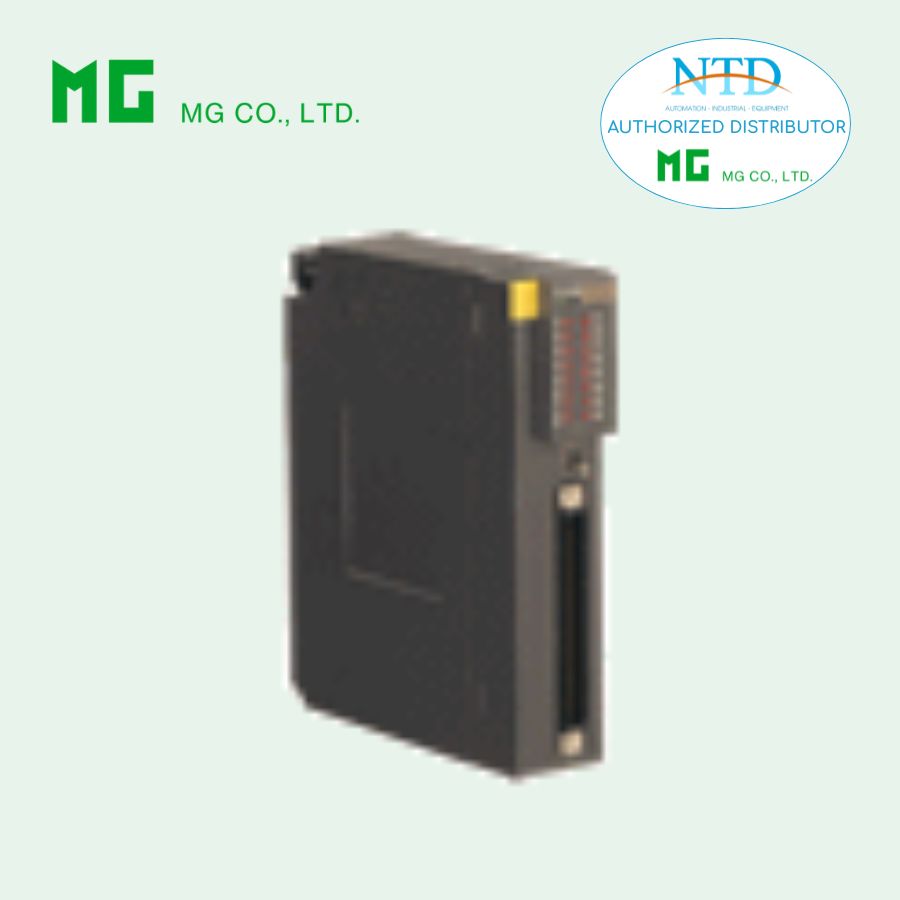

R3-DC32A – Mô-đun đầu ra số 32 kênh (Open Collector Output) – MG (M-System)
R3-DC32A là mô-đun đầu ra số thuộc dòng Remote I/O R3 của MG (M-System), được thiết kế với 32 kênh đầu ra dạng open collector dùng để điều khiển tín hiệu số trong các hệ thống tự động hóa công nghiệp. Thiết bị hỗ trợ truyền tín hiệu ON/OFF ổn định, tốc độ phản hồi nhanh và khả năng cách ly an toàn giữa các mạch.
NTD là đại lý phân phối chính hãng MG (M-System) tại Việt Nam, cung cấp các thiết bị Remote I/O, bộ chuyển đổi tín hiệu và giải pháp tự động hóa cho hệ thống điều khiển, nhà máy và SCADA.
Đặc điểm nổi bật của R3-DC32A – MG (M-System)
-
Mô-đun đầu ra số với 32 kênh open collector
-
Điện áp tải 24 V DC
-
Hỗ trợ truyền thông Single hoặc Dual
-
Cách ly quang giữa đầu ra và bus nội bộ giúp tăng độ an toàn hệ thống
-
Đèn LED hiển thị trạng thái RUN, ERR và trạng thái đầu ra
-
Công tắc Group Selector cho phép hiển thị trạng thái từng nhóm kênh
-
Hỗ trợ chức năng Output Hold hoặc Output OFF khi xảy ra lỗi truyền thông
-
Kết nối thông qua 40-pin connector và lắp đặt bằng Installation Base R3-BSx
Thông số kỹ thuật chính
Thông số chung
-
Kết nối bus nội bộ: thông qua Installation Base (R3-BSx)
-
Kết nối đầu ra: đầu nối 40-pin
-
Nguồn nội bộ: qua Installation Base (R3-BSx)
-
Cách ly: các nhóm đầu ra với bus nội bộ hoặc nguồn nội bộ
-
Cài đặt giữ trạng thái đầu ra khi lỗi truyền thông bằng DIP switch
Hiển thị trạng thái
-
RUN LED hai màu (đỏ/xanh)
-
ERR LED xanh khi hoạt động bình thường
-
LED đỏ hiển thị trạng thái đầu ra
-
Công tắc chọn nhóm hiển thị:
-
Nhóm A: Do11–Do18 / Do21–Do28
-
Nhóm B: Do31–Do38 / Do41–Do48
-
Thông số đầu ra
-
Số kênh đầu ra: 32
-
Kiểu đầu ra: Open collector
-
Cách ly: Optical isolator
-
Common: 4 kênh / nhóm (8 terminal)
-
Dòng common tối đa: 1 A / common
-
Nguồn kích ngoài: 24 V DC ±10 %, khoảng 0.04 A
-
Điện áp tải định mức: 24 V DC ±10 %
-
Dòng tải tối đa: 0.1 A / kênh
-
Dòng khởi động tối đa: 0.5 A trong ≤ 10 ms
-
Dòng rò khi OFF: 0.1 mA
-
Sụt áp khi ON: 0.1 V DC điển hình, tối đa 1.2 V DC
Hiệu năng
-
Phân bổ dữ liệu: 4
-
Dòng tiêu thụ: 150 mA
-
Thời gian đáp ứng: ≤ 2 ms
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi:
-
500 V AC / 1 phút giữa các nhóm đầu ra
-
2000 V AC / 1 phút giữa đầu ra và bus nội bộ
-
2000 V AC / 1 phút giữa nguồn và FG
-
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
-
Phương thức lắp đặt: Installation Base R3-BSx
-
Khối lượng: khoảng 150 g
Chức năng hoạt động
Output Hold hoặc Output OFF
Trong điều kiện hoạt động bình thường, mô-đun sẽ xuất tín hiệu từ bus ưu tiên A. Khi phát hiện lỗi truyền thông, tín hiệu đầu ra sẽ chuyển sang dữ liệu từ bus B.
-
Output Hold: nếu cả hai bus đều lỗi, mô-đun sẽ giữ trạng thái đầu ra hiện tại cho đến khi truyền thông được khôi phục.
-
Output OFF: nếu cả hai bus đều lỗi, tất cả đầu ra sẽ chuyển về OFF cho đến khi hệ thống truyền thông hoạt động trở lại.
Khi khởi động hệ thống, mô-đun sẽ giữ trạng thái OFF cho đến khi nhận được dữ liệu truyền thông hợp lệ.
