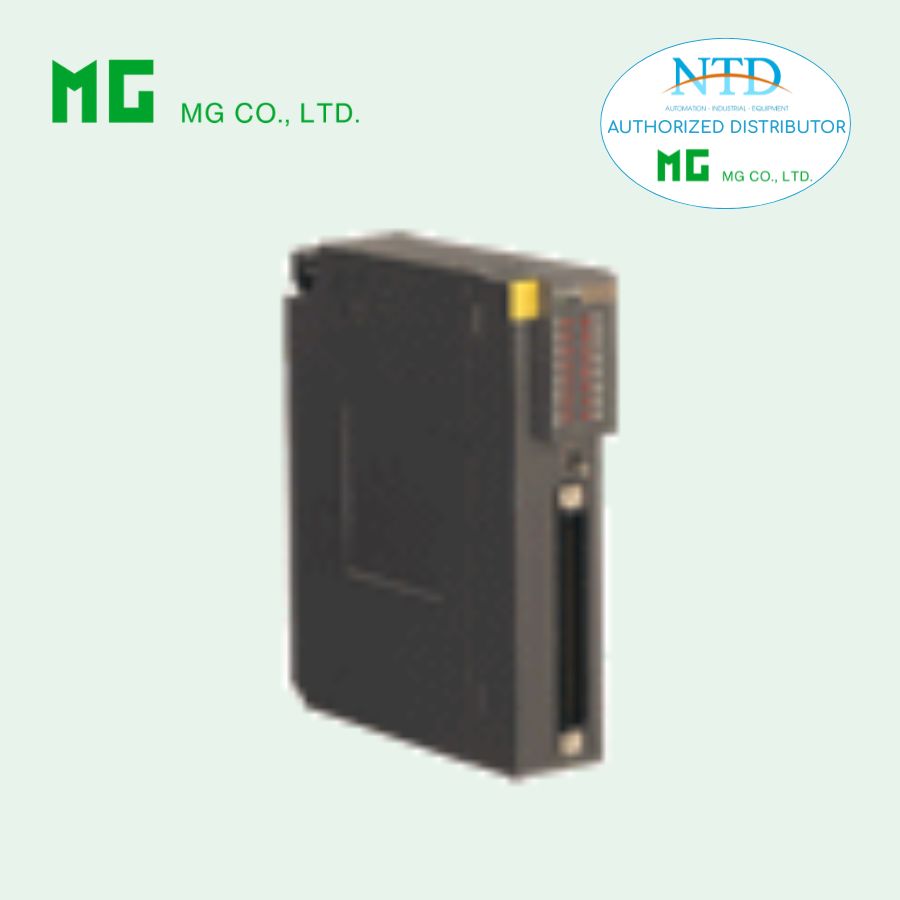

R3-DC32C MG (M-System) – Mô-đun ngõ ra số Remote I/O R3 Series (PNP transistor, 32 kênh, bảo vệ ngắn mạch)
R3-DC32C MG (M-System) là mô-đun ngõ ra số (Discrete Output Module) thuộc Remote I/O R3 Series, được thiết kế với 32 kênh đầu ra transistor PNP tích hợp bảo vệ ngắn mạch, giúp điều khiển các thiết bị chấp hành trong hệ thống tự động hóa một cách ổn định và an toàn.
Sản phẩm hỗ trợ chế độ truyền thông đơn hoặc kép, cho phép hệ thống duy trì hoạt động ngay cả khi xảy ra lỗi truyền thông. Với thiết kế cách ly quang và tốc độ phản hồi nhanh, mô-đun phù hợp sử dụng trong các hệ thống PLC, DCS, SCADA và hệ thống điều khiển công nghiệp.
NTD là đại lý phân phối chính hãng của MG (M-System) tại Việt Nam, cung cấp đầy đủ sản phẩm Remote I/O cùng hỗ trợ kỹ thuật và giải pháp tích hợp hệ thống.
Thông tin đặt hàng
Model: R3-DC32C[1][2]
Ví dụ: R3-DC32CW/CE/Q
Số kênh
-
32: 32 kênh
Ngõ ra
-
C: Transistor PNP
[1] Chế độ truyền thông
-
S: Single
-
W: Dual
[2] Tùy chọn
Tiêu chuẩn & chứng nhận
-
blank: Không CE
-
/CE: CE marking
Tùy chọn khác
-
blank: Không
-
/Q: Tùy chọn đặc biệt
Thông số tùy chọn /Q
Lớp phủ bảo vệ mạch
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Sản phẩm liên quan
-
Connector terminal block: CNT
-
Cáp chuyên dụng 40-pin connector: FCN
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: Qua đế lắp R3-BSx
-
Ngõ ra: Connector 40 chân (OTAX N365P040AU / Fujitsu FCN-365P040-AU – đã ngừng sản xuất)
-
Nguồn nội bộ: Qua đế lắp R3-BSx
Cách ly
-
Do11 – Do18
-
Do21 – Do28
-
Do31 – Do38
-
Do41 – Do48
cách ly với bus nội bộ hoặc nguồn nội bộ
Cài đặt giữ trạng thái ngõ ra
-
Thiết lập khi lỗi truyền thông bằng DIP switch bên hông
Đèn chỉ thị RUN
-
LED hai màu (đỏ / xanh)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
Đèn ERR
-
LED xanh sáng khi hệ thống hoạt động bình thường
Đèn trạng thái ngõ ra
-
LED đỏ sáng khi ngõ ra ON
Bộ chọn nhóm hiển thị
Nhóm A
-
1–8: Do11 – Do18
-
9–16: Do21 – Do28
Nhóm B
-
1–8: Do31 – Do38
-
9–16: Do41 – Do48
Thông số ngõ ra
-
Kiểu ngõ ra: Open collector, 32 điểm
-
Cách ly: Opto-isolator
Điện áp tải định mức
-
Danh định: 19.2 – 30 VDC
-
Tối đa: 45 VDC
Dòng tải định mức
-
0.25 A / điểm
-
1.0 A / common
Sụt áp khi ON
-
≤ 2.0 V
Dòng rò khi OFF
-
≤ 0.3 mA (tải 24 VDC, tất cả ngõ ra OFF)
Thời gian đáp ứng
-
ON delay: ≤ 1.0 ms
-
OFF delay: ≤ 3.5 ms
Bảo vệ ngắn mạch
-
Kích hoạt tại ≥ 0.7 A
-
Tự động phục hồi sau khi lỗi được khắc phục
(Khi điều khiển tải cảm, cần mắc diode song song với tải.)
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: Không khí không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: Đế R3-BSx
-
Khối lượng: 150 g
Hiệu suất
-
Phân bổ dữ liệu: 4
-
Dòng tiêu thụ: 110 mA
-
Điện trở cách điện: ≥ 100 MΩ (500 VDC)
Độ bền điện môi
-
500 VAC / 1 phút
(giữa các nhóm ngõ ra) -
1500 VAC / 1 phút
(ngõ ra với bus nội bộ hoặc nguồn nội bộ) -
2000 VAC / 1 phút
(nguồn với FG – cách ly trên module nguồn)
Tiêu chuẩn & chứng nhận
EU Conformity
EMC Directive
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
RoHS Directive
Chức năng
Output Hold hoặc Output OFF
Trong điều kiện bình thường, module xuất tín hiệu từ bus ưu tiên A.
Khi phát hiện lỗi truyền thông, tín hiệu đầu ra sẽ chuyển sang bus B.
Output Hold
Nếu cả hai bus đều lỗi, module giữ nguyên trạng thái đầu ra hiện tại cho đến khi một trong hai bus khôi phục.
Output OFF
Nếu cả hai bus đều lỗi, module tắt toàn bộ ngõ ra và chờ đến khi truyền thông được khôi phục.
Khi khởi động hệ thống, module xuất tín hiệu OFF cho đến khi truyền thông được thiết lập và dữ liệu hợp lệ được nhận.
