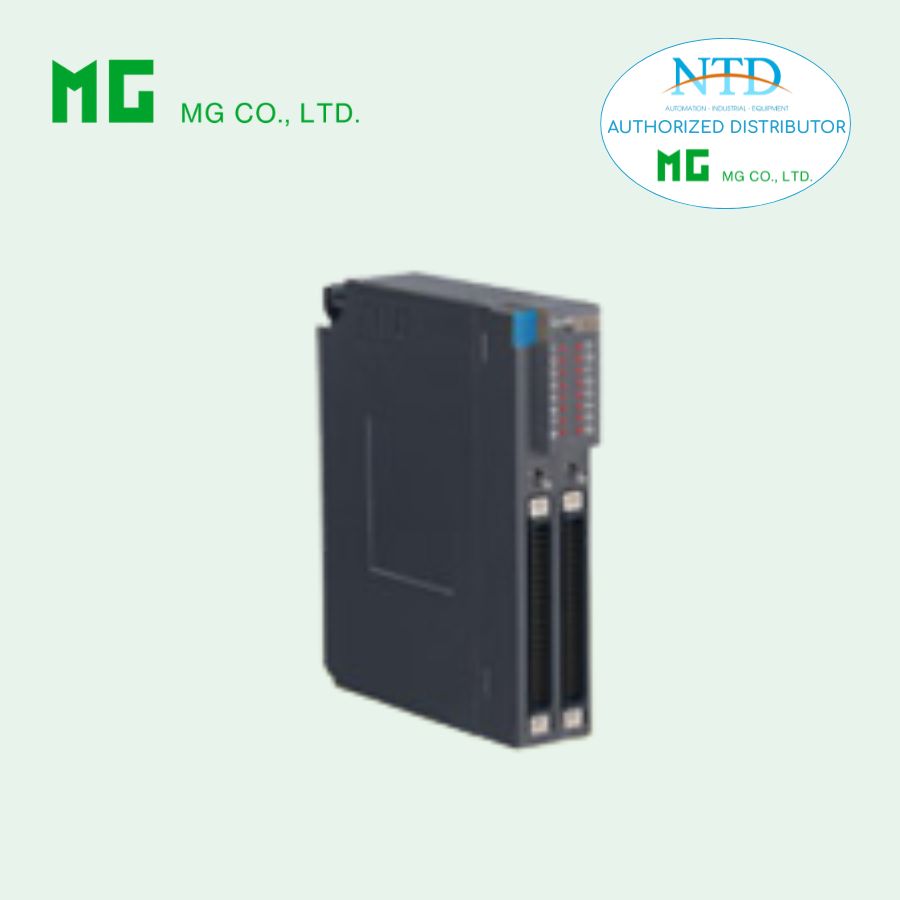

R3-DC64A MG (M-System) – Mô-đun ngõ ra số Remote I/O R3 Series (64 kênh, Open Collector)
R3-DC64A MG (M-System) là mô-đun ngõ ra số (Discrete Output Module) thuộc Remote I/O R3 Series, cung cấp 64 kênh ngõ ra Open Collector, cho phép điều khiển đồng thời nhiều thiết bị trong hệ thống tự động hóa công nghiệp.
Module được thiết kế với cách ly quang (optical isolator) đảm bảo độ an toàn và ổn định cho hệ thống. Thiết bị hỗ trợ chế độ truyền thông đơn hoặc kép, giúp tăng độ tin cậy khi truyền dữ liệu giữa các bus. Ngoài ra, R3-DC64A còn tích hợp chức năng Output Hold hoặc Output OFF khi lỗi truyền thông, đảm bảo hệ thống hoạt động an toàn trong mọi điều kiện.
NTD là đại lý phân phối chính hãng của MG (M-System) tại Việt Nam, cung cấp đầy đủ các mô-đun Remote I/O R3 Series cùng giải pháp tích hợp cho hệ thống PLC, DCS và SCADA.
Thông tin đặt hàng
Model: R3-DC64A[1][2]
Ví dụ: R3-DC64AW/CE/Q
Số kênh
-
64: 64 kênh
Ngõ ra
-
A: Open Collector
[1] Chế độ truyền thông
-
S: Single
-
W: Dual
[2] Tùy chọn
Tiêu chuẩn & chứng nhận
-
blank: Không CE
-
/CE: CE marking
Tùy chọn khác
-
blank: Không
-
/Q: Tùy chọn đặc biệt
Thông số tùy chọn /Q
Lớp phủ bảo vệ mạch
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Sản phẩm liên quan
-
Connector terminal block: CNT
-
Cáp chuyên dụng 40-pin connector: FCN
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: Qua đế lắp R3-BSx
-
Ngõ ra: Connector 40 chân (OTAX N365P040AU / Fujitsu FCN-365P040-AU – đã ngừng sản xuất)
-
Nguồn nội bộ: Qua đế lắp R3-BSx
Cách ly
-
Do11 – Do18
-
Do21 – Do28
-
Do31 – Do38
-
Do41 – Do48
-
Do51 – Do58
-
Do61 – Do68
-
Do71 – Do78
-
Do81 – Do88
cách ly với bus nội bộ hoặc nguồn nội bộ
Cài đặt giữ trạng thái ngõ ra
-
Thiết lập khi lỗi truyền thông bằng DIP switch bên hông
Đèn chỉ thị RUN
-
LED hai màu (đỏ / xanh)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
Đèn ERR
-
LED xanh sáng khi hệ thống hoạt động bình thường
Đèn trạng thái ngõ ra
-
LED đỏ sáng khi ngõ ra ON
Bộ chọn nhóm hiển thị
CN1
Nhóm A
-
1–8: Do11 – Do18
-
9–16: Do21 – Do28
Nhóm B
-
1–8: Do31 – Do38
-
9–16: Do41 – Do48
CN2
Nhóm A
-
1–8: Do51 – Do58
-
9–16: Do61 – Do68
Nhóm B
-
1–8: Do71 – Do78
-
9–16: Do81 – Do88
Thông số ngõ ra
-
Kiểu ngõ ra: Open collector, 64 điểm
-
Cách ly: Opto-isolator
Common
-
Mỗi 8 điểm dùng chung 1 common (8 terminal)
Dòng common
-
Tối đa 1 A / common
Nguồn kích ngoài
-
24 VDC ±10 %, khoảng 0.04 A
Điện áp tải định mức
-
24 VDC ±10 %
Dòng tải tối đa
-
0.1 A / điểm
Dòng khởi động tối đa
-
0.5 A trong tối đa 10 ms
Dòng rò khi OFF
-
≤ 0.1 mA
Sụt áp khi ON
-
Điển hình: 0.1 VDC
-
Tối đa: 1.2 VDC
