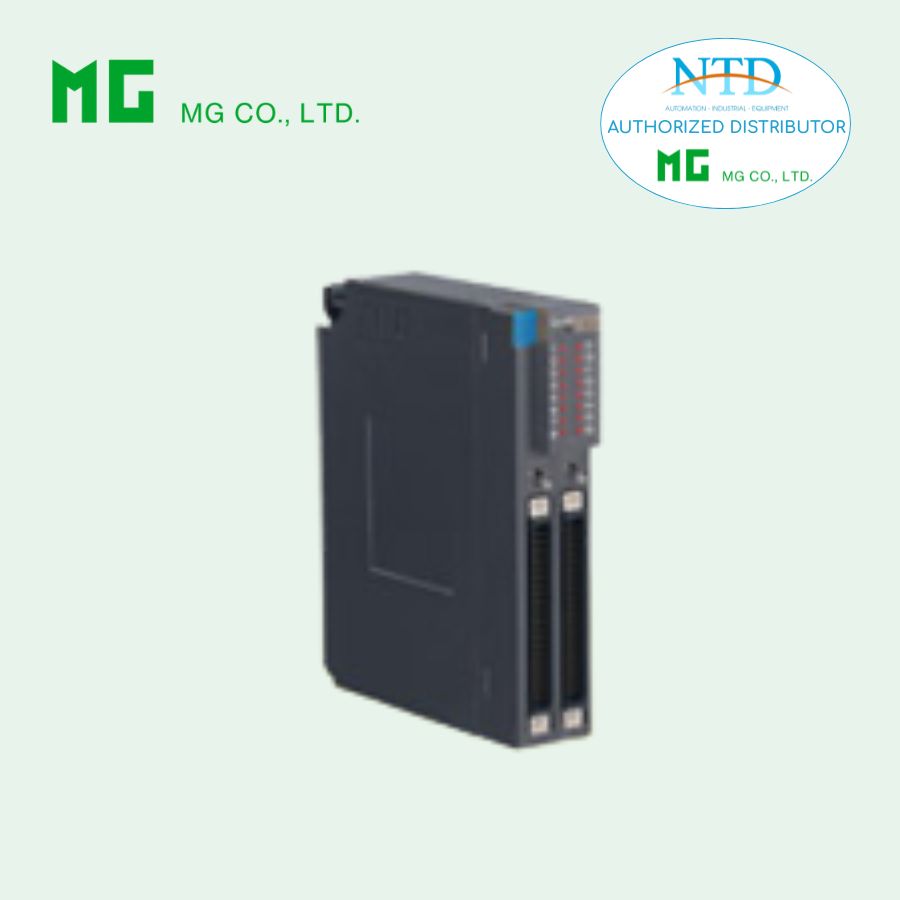

R3-DC64C MG (M-System) – Mô-đun ngõ ra số Remote I/O R3 Series (64 kênh, PNP transistor, bảo vệ ngắn mạch)
R3-DC64C MG (M-System) là mô-đun ngõ ra số (Discrete Output Module) thuộc hệ thống Remote I/O R3 Series, cung cấp 64 kênh ngõ ra transistor PNP với chức năng bảo vệ ngắn mạch tích hợp, giúp hệ thống vận hành ổn định và an toàn trong các ứng dụng điều khiển công nghiệp.
Thiết bị hỗ trợ truyền thông đơn hoặc kép, đảm bảo độ tin cậy cao khi truyền dữ liệu giữa các bus trong hệ thống. Module được trang bị cách ly quang học (optical isolator), giúp bảo vệ hệ thống điều khiển khỏi nhiễu điện và các sự cố từ phía tải. Ngoài ra, chức năng Output Hold hoặc Output OFF khi lỗi truyền thông giúp duy trì trạng thái an toàn cho hệ thống trong trường hợp mất kết nối.
NTD là đại lý phân phối chính hãng của MG (M-System) tại Việt Nam, cung cấp đầy đủ các mô-đun Remote I/O cùng giải pháp tích hợp cho hệ thống PLC, DCS và SCADA.
Thông tin đặt hàng
Model: R3-DC64C[1][2]
Ví dụ: R3-DC64CW/CE/Q
Số kênh
-
64: 64 kênh
Ngõ ra
-
C: PNP transistor
[1] Chế độ truyền thông
-
S: Single
-
W: Dual
[2] Tùy chọn
Tiêu chuẩn & chứng nhận
-
blank: Không CE
-
/CE: CE marking
Tùy chọn khác
-
blank: Không
-
/Q: Tùy chọn đặc biệt
Thông số tùy chọn /Q
Lớp phủ bảo vệ mạch
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Sản phẩm liên quan
-
Connector terminal block: CNT
-
Cáp chuyên dụng 40-pin connector: FCN
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: Qua đế lắp R3-BSx
-
Ngõ ra: Connector 40 chân (OTAX N365P040AU / Fujitsu FCN-365P040-AU – đã ngừng sản xuất)
-
Nguồn nội bộ: Qua đế lắp R3-BSx
Cách ly
-
Do11 – Do18
-
Do21 – Do28
-
Do31 – Do38
-
Do41 – Do48
-
Do51 – Do58
-
Do61 – Do68
-
Do71 – Do78
-
Do81 – Do88
cách ly với bus nội bộ hoặc nguồn nội bộ
Cài đặt giữ trạng thái ngõ ra
-
Thiết lập bằng DIP switch bên hông khi xảy ra lỗi truyền thông
Đèn chỉ thị RUN
-
LED hai màu (đỏ / xanh)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
Đèn ERR
-
LED xanh sáng khi hệ thống hoạt động bình thường
Đèn trạng thái ngõ ra
-
LED đỏ sáng khi ngõ ra ON
Bộ chọn nhóm hiển thị
CN1
Nhóm A
-
1–8: Do11 – Do18
-
9–16: Do21 – Do28
Nhóm B
-
1–8: Do31 – Do38
-
9–16: Do41 – Do48
CN2
Nhóm A
-
1–8: Do51 – Do58
-
9–16: Do61 – Do68
Nhóm B
-
1–8: Do71 – Do78
-
9–16: Do81 – Do88
Thông số ngõ ra
-
Kiểu ngõ ra: Transistor PNP, 64 điểm
-
Cách ly: Opto-isolator
Điện áp tải
-
Danh định: 19.2 – 30 VDC
-
Tối đa: 45 VDC
Dòng tải định mức
-
0.25 A / điểm
-
1.0 A / common
Sụt áp khi ON
-
≤ 2.0 V
Dòng rò khi OFF
-
≤ 0.3 mA
(24 VDC, tất cả điểm OFF)
Thời gian đáp ứng
-
ON delay: ≤ 1.0 ms
-
OFF delay: ≤ 3.5 ms
Bảo vệ ngắn mạch
-
Kích hoạt khi dòng ≥ 0.7 A
-
Tự động reset khi sự cố được khắc phục
(Khi điều khiển tải cảm, cần mắc diode song song với tải.)
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: Không khí không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: Đế R3-BSx
-
Khối lượng: 200 g
Hiệu suất
-
Phân bổ dữ liệu: 4
-
Dòng tiêu thụ: 160 mA
-
Điện trở cách điện: ≥ 100 MΩ (500 VDC)
Độ bền điện môi
-
500 VAC / 1 phút
(giữa các nhóm ngõ ra) -
1500 VAC / 1 phút
(ngõ ra với bus nội bộ hoặc nguồn nội bộ) -
2000 VAC / 1 phút
(nguồn với FG – cách ly trên module nguồn)
Tiêu chuẩn & chứng nhận
EU Conformity
EMC Directive
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
RoHS Directive
Chức năng
Output Hold hoặc Output OFF
Trong điều kiện bình thường, module xuất tín hiệu từ bus ưu tiên A.
Khi phát hiện lỗi truyền thông, tín hiệu đầu ra sẽ chuyển sang bus B.
Output Hold
Nếu cả hai bus đều lỗi, module giữ nguyên trạng thái đầu ra hiện tại cho đến khi một trong hai bus được khôi phục.
Output OFF
Nếu cả hai bus đều lỗi, module tắt toàn bộ ngõ ra và chờ cho đến khi truyền thông được thiết lập lại.
Khi khởi động hệ thống, module xuất tín hiệu OFF cho đến khi kết nối truyền thông ổn định và dữ liệu hợp lệ được nhận.
