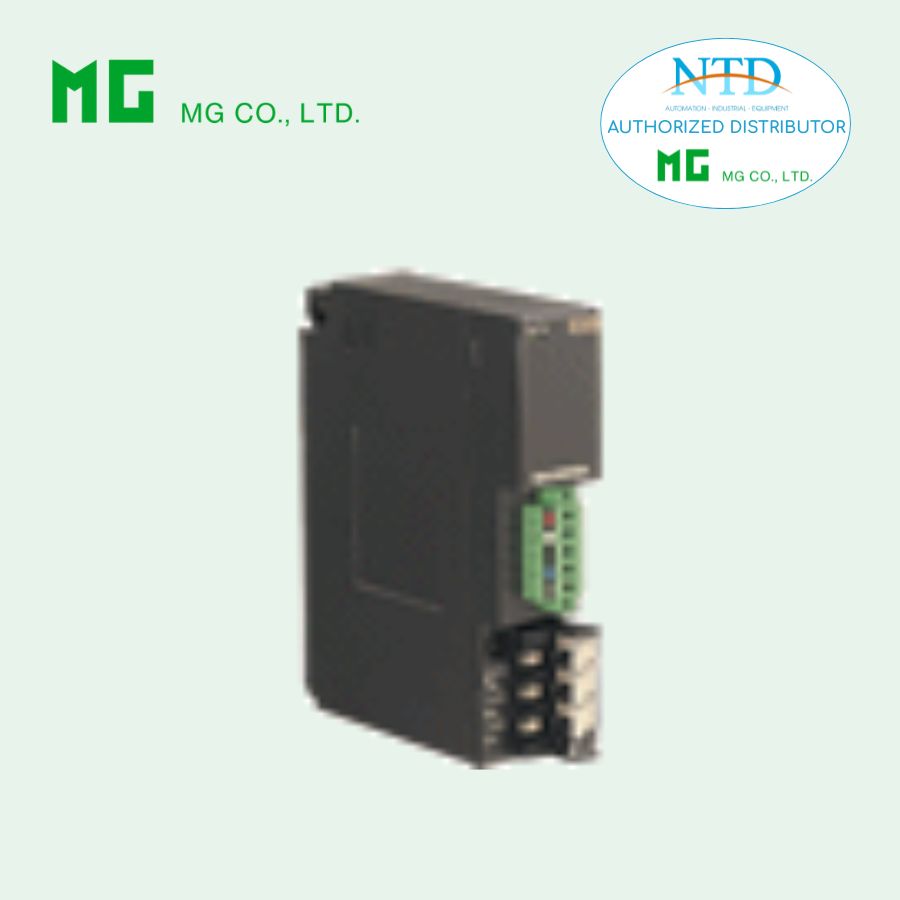

R3-GC1 MG (M-System) là mô-đun giao tiếp CC-Link thuộc Remote I/O R3 Series, cho phép kết nối hệ thống R3 với mạng CC-Link Ver.1.10 hoặc Ver.2.00. Module hoạt động như một gateway, giúp các mô-đun giao thức khác trao đổi dữ liệu với mạng CC-Link trong hệ thống tự động hóa công nghiệp.
NTD là đại lý phân phối chính hãng MG (M-System) tại Việt Nam, cung cấp đầy đủ các mô-đun Remote I/O R3 Series, hỗ trợ kỹ thuật và giải pháp tích hợp cho các hệ thống PLC, SCADA, DCS và mạng truyền thông công nghiệp.
Đặc điểm nổi bật
• Hỗ trợ giao tiếp CC-Link Ver.1.10 và Ver.2.00
• Hoạt động như gateway chuyển đổi giao thức
• Cho phép các mô-đun giao thức khác trao đổi dữ liệu với CC-Link
• Được nhận dạng như module I/O analog hỗn hợp bởi các module giao thức khác
• Tích hợp tiếp điểm RUN output để giám sát trạng thái hệ thống
• Tốc độ truyền thông hỗ trợ nhiều mức 156 kbps đến 10 Mbps
• Đèn LED RUN và ERR giúp theo dõi trạng thái truyền thông
Thông tin đặt hàng
Model: R3-GC1S[1]
Ví dụ: R3-GC1S/CE/Q
Chế độ truyền thông
• S: Single
[1] Tùy chọn
Tiêu chuẩn & chứng nhận
• blank: Không CE
• /CE: CE marking
Tùy chọn khác
• blank: Không tùy chọn
• /Q: Có tùy chọn khác
Tùy chọn của mã /Q
Lớp phủ bảo vệ
• /C01: Silicone coating
• /C02: Polyurethane coating
• /C03: Rubber coating
Chú ý khi sử dụng
Module không sử dụng được với các module mạng sau:
• R3-NC2
• R3-NEIP1
• R3-NFx
• R3-NLx
Module có thể sử dụng với:
• R3-NM3 và R3-NML3 (Firmware V1.00 trở lên)
• R3-NC1, R3-NC3, R3-NDx, R3-NE1, R3-NFL1, R3-NM1, R3-NM4, R3-NP1 (Firmware V2.00 trở lên)
• Các model khác với mọi phiên bản firmware
Phụ kiện đi kèm
• Điện trở kết thúc 110 Ω – 0.5 W
Thông số kỹ thuật
Thông số chung
Kết nối
• Mạng CC-Link: Terminal connector chuẩn Euro
• Bus nội bộ: Qua Installation Base R3-BSx
• Nguồn nội bộ: Qua Installation Base R3-BSx
• Tiếp điểm RUN: Terminal vít rời M3
Vật liệu terminal
• Thép mạ nickel
Cách ly
• CC-Link với bus nội bộ hoặc nguồn nội bộ đến tiếp điểm RUN
Chỉ thị trạng thái
RUN LED (2 màu)
• Xanh: Truyền thông CC-Link và mạng fieldbus hoạt động bình thường
• Đỏ: Đang nhận dữ liệu
ERR LED (2 màu)
• Xanh: Lỗi truyền thông hoặc lỗi cài đặt
• Đỏ: Đang truyền dữ liệu
Tiếp điểm RUN
Tiếp điểm RUN
• ON khi đèn RUN màu xanh sáng (hệ thống hoạt động bình thường)
Tải định mức
• 250 V AC @ 0.5 A
• 30 V DC @ 0.5 A
Điện áp đóng cắt tối đa
• 250 V AC hoặc 30 V DC
Công suất đóng cắt tối đa
• 250 VA hoặc 150 W
Tải tối thiểu
• 1 V DC @ 1 mA
Tuổi thọ cơ khí
• 2 × 10⁷ chu kỳ
Truyền thông CC-Link
Phiên bản
• CC-Link Ver.1.10
• CC-Link Ver.2.00
Cài đặt
• Chọn phiên bản bằng DIP switch
Cyclic expansion
• 2 / 4 / 8 lần (chọn bằng DIP switch)
Cài đặt địa chỉ trạm
• Rotary switch: 1 – 64
Cài đặt tốc độ truyền
• 156 kbps
• 625 kbps
• 2.5 Mbps
• 5 Mbps
• 10 Mbps
Loại trạm
• Remote device station
Số node yêu cầu
• 4
Dung lượng I/O
Ver.1.10
• 128 điểm I/O
• 16 words
Ver.2.00
• (112 điểm I/O, 16 words) × m
(m = hệ số mở rộng cyclic)
Cáp truyền
• Cáp tiêu chuẩn CC-Link
Lắp đặt
Nhiệt độ hoạt động
• -10 đến +55°C
Độ ẩm hoạt động
• 30 – 90 %RH (không ngưng tụ)
Môi trường
• Không có khí ăn mòn hoặc bụi nặng
Phương pháp lắp
• Installation Base R3-BSx
Khối lượng
• Khoảng 200 g
Hiệu suất
Phân bổ dữ liệu
• Ver.1.10: 16
• Ver.2.00: 16 × m
Dòng tiêu thụ
• Khoảng 120 mA
Điện trở cách điện
• ≥ 100 MΩ với 500 V DC
Độ bền điện môi
• 1500 V AC trong 1 phút
(CC-Link đến bus nội bộ hoặc nguồn đến tiếp điểm RUN)
• 2000 V AC trong 1 phút
(nguồn đến FG – cách ly tại module nguồn)
