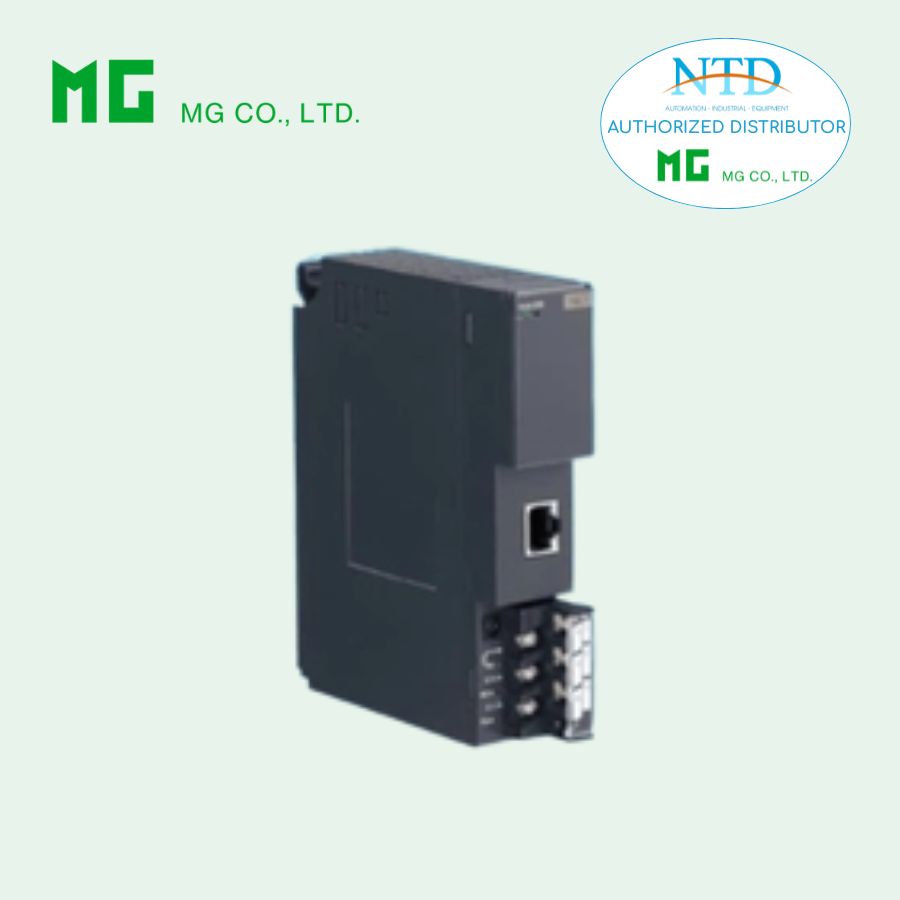

Mô-đun giao tiếp Modbus/TCP R3-GE1 của MG (M-System)

Mô-đun được nhận diện như một analog I/O mixed module trong hệ thống và có thể hoạt động như một Modbus/TCP slave device tương tự mô-đun R3-NE1. Đây là giải pháp phù hợp cho các hệ thống tự động hóa công nghiệp cần tích hợp nhiều chuẩn truyền thông khác nhau.

Đặc điểm nổi bật

• Hoạt động như gateway chuyển đổi giao thức, cho phép các mô-đun giao tiếp khác truy cập dữ liệu Modbus/TCP.

• Được nhận diện như mô-đun I/O analog hỗn hợp trong hệ thống Remote I/O R3.

• Hoạt động như Modbus/TCP slave device tương tự R3-NE1.

• Hỗ trợ Ethernet 10BASE-T / 100BASE-TX với chức năng Auto Negotiation.

• Cho phép tối đa 2 kết nối socket đồng thời.

• Trang bị đèn LED trạng thái RUN và ERR hiển thị tình trạng truyền thông.

• Hỗ trợ phần mềm cấu hình PC Configurator R3CON để cài đặt địa chỉ IP và thông số mạng.

• Có tiếp điểm RUN output để giám sát trạng thái hoạt động của hệ thống.

Ứng dụng

Mô-đun R3-GE1 MG (M-System) được sử dụng trong nhiều hệ thống tự động hóa công nghiệp, đặc biệt trong các trường hợp cần kết nối và tích hợp nhiều giao thức truyền thông khác nhau:

• Gateway kết nối CC-Link và Modbus/TCP

• Hệ thống SCADA và DCS

• Hệ thống giám sát và thu thập dữ liệu công nghiệp

• Tích hợp mạng Ethernet công nghiệp trong nhà máy

• Hệ thống điều khiển PLC và thiết bị trường

Thông số kỹ thuật chính

Giao tiếp Ethernet

• Chuẩn truyền thông: IEEE 802.3u

• Tốc độ truyền: 10BASE-T / 100BASE-TX

• Tốc độ baud: 10 / 100 Mbps (Auto Negotiation)

• Giao thức: Modbus/TCP

• Dữ liệu: RTU (Binary)

• Số kết nối socket tối đa: 2

• Chiều dài tối đa cáp mạng: 100 m

• Cổng giao tiếp: RJ-45

Cài đặt mạng

• Địa chỉ IP mặc định: 192.168.0.1

• Subnet mask mặc định: 255.255.255.0

• Default gateway: 192.168.0.100

• Port Modbus/TCP: 502

• Cấu hình qua phần mềm R3CON

RUN Contact Output

• Tải định mức:

  • 250V AC @ 0.5A

  • 30V DC @ 0.5A

• Công suất chuyển mạch tối đa:

  • 250 VA hoặc 150 W

• Điện áp chuyển mạch tối đa:

  • 250V AC hoặc 30V DC

Điều kiện hoạt động

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không có khí ăn mòn hoặc bụi nhiều

Lắp đặt

• Lắp trên Installation Base: R3-BSx

• Dòng tiêu thụ: 100 mA

• Khối lượng: 200 g

Tùy chọn đặt hàng

Model: R3-GE1S[1]

Tùy chọn tiêu chuẩn:

• blank: Không CE

• /CE: Chứng nhận CE

Tùy chọn khác:

• /Q: Tùy chọn đặc biệt

Tùy chọn lớp phủ bảo vệ (Option /Q):

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating
