Mô-đun được nhận diện như mô-đun I/O analog hỗn hợp bởi các interface module khác trong hệ thống và có thể hoạt động như Modbus slave device, tương tự mô-đun R3-NM1. Nhờ đó, thiết bị giúp tích hợp và truyền dữ liệu giữa các hệ thống điều khiển khác nhau một cách hiệu quả.
Đặc điểm nổi bật
-
Hỗ trợ giao thức Modbus truyền thông công nghiệp.
-
Hoạt động như gateway kết nối Modbus với các giao thức khác.
-
Được nhận diện như mô-đun I/O analog mixed trong hệ thống R3.
-
Có thể sử dụng như Modbus slave device.
-
Hỗ trợ truyền thông RS-485 theo chuẩn TIA/EIA-485-A.
-
Cho phép lựa chọn RTU hoặc ASCII mode.
-
Đèn LED trạng thái RUN và ERR hai màu giúp giám sát hoạt động.
-
Khoảng cách truyền thông tối đa 500 m.
Ứng dụng

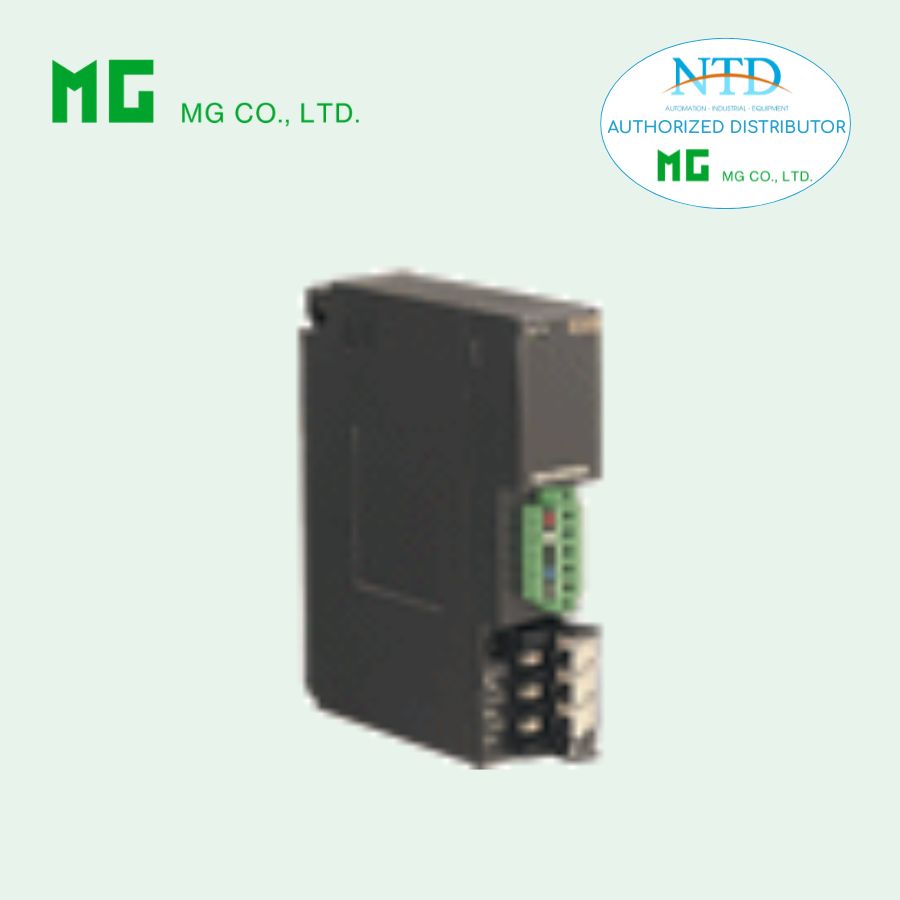

Mô-đun R3-GM1 MG (M-System) được sử dụng trong nhiều hệ thống tự động hóa và giám sát công nghiệp:
-
Gateway kết nối CC-Link và Modbus
-
Hệ thống PLC và SCADA
-
Hệ thống Remote I/O công nghiệp
-
Hệ thống tích hợp nhiều giao thức truyền thông
-
Hệ thống thu thập và truyền dữ liệu trong nhà máy
Thông số kỹ thuật chính
Giao tiếp Modbus
-
Chuẩn truyền thông: TIA/EIA-485-A
-
Phương thức truyền: RS-485
-
Khoảng cách truyền tối đa: 500 m
-
Cáp truyền: Shielded twisted-pair cable (CPEV-S 0.9 dia.)
Cài đặt truyền thông
-
Data mode: RTU (Binary) hoặc ASCII
-
Parity: None / Even / Odd
-
Baud rate:
-
4800 bps
-
9600 bps
-
19.2 kbps
-
38.4 kbps
-
Cài đặt địa chỉ
-
Node address: Rotary switch
-
Dải địa chỉ: 01 – F7
RUN Contact Output
-
Tải định mức:
-
250V AC @ 0.5A
-
30V DC @ 0.5A
-
-
Công suất chuyển mạch tối đa:
-
250 VA hoặc 150 W
-
-
Điện áp chuyển mạch tối đa:
-
250V AC hoặc 30V DC
-
Hiển thị trạng thái
-
RUN indicator: LED hai màu (xanh/đỏ)
-
ERR indicator: LED hai màu (xanh/đỏ)
Lắp đặt
-
Lắp trên Installation Base: R3-BSx
-
Kết nối Modbus: Euro type connector terminal
-
Dòng tiêu thụ: 100 mA
-
Khối lượng: 200 g
Điều kiện hoạt động
-
Nhiệt độ: -10 đến +55°C
-
Độ ẩm: 30 – 90% RH (không ngưng tụ)
-
Môi trường: Không có khí ăn mòn hoặc bụi nhiều
Tùy chọn đặt hàng
Model: R3-GM1S[1]
Tùy chọn tiêu chuẩn:
-
blank: Không CE
-
/CE: Chứng nhận CE
Tùy chọn khác:
-
/Q: Tùy chọn đặc biệt
Tùy chọn lớp phủ bảo vệ (Option /Q):
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
