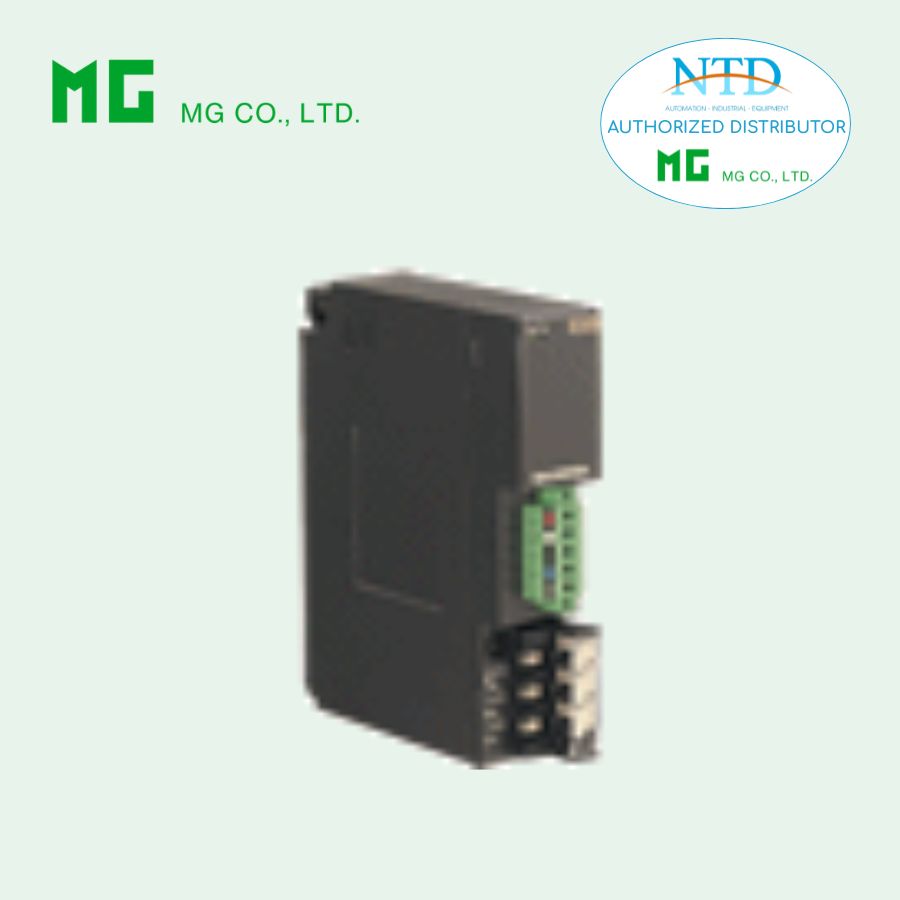

R3-GSLMP1 là mô-đun Interface I/O thuộc Remote I/O R3 Series của MG (M-System), cho phép hệ thống R3 giao tiếp với các thiết bị hỗ trợ SLMP (Seamless Message Protocol). Thiết bị hoạt động như gateway truyền thông, giúp các Network module sử dụng giao thức khác có thể truy cập và xử lý dữ liệu từ các thiết bị SLMP.
Mô-đun R3-GSLMP1 MG (M-System) có khả năng đọc và ghi dữ liệu từ SLMP server, đồng thời được nhận diện như mô-đun I/O analog hoặc digital bởi Network module tùy theo cấu hình thiết bị. Điều này giúp hệ thống dễ dàng tích hợp các thiết bị PLC Mitsubishi MELSEC vào mạng Remote I/O R3.
Đặc điểm nổi bật
-
Hoạt động như gateway giữa thiết bị SLMP và các giao thức khác.
-
Hỗ trợ đọc và ghi dữ liệu từ SLMP server.
-
Được nhận diện như analog hoặc digital I/O module trong hệ thống.
-
Kết nối Ethernet 10/100 Mbps.
-
Hỗ trợ tối đa 128 điểm I/O (analog + digital).
-
Tối đa 16 virtual I/O modules.
-
Đèn LED trạng thái RUN và ERR hai màu giúp giám sát hoạt động.
-
Cấu hình thông qua phần mềm PC Configurator (R3CON).
Ứng dụng
Mô-đun R3-GSLMP1 MG (M-System) được sử dụng trong nhiều hệ thống tự động hóa công nghiệp:
-
Gateway kết nối SLMP và CC-Link
-
Hệ thống PLC Mitsubishi MELSEC
-
Hệ thống SCADA và giám sát nhà máy
-
Hệ thống Remote I/O công nghiệp
-
Hệ thống thu thập và tích hợp dữ liệu nhiều giao thức
Thông số kỹ thuật chính
Giao tiếp Ethernet
-
Chuẩn truyền thông: IEEE 802.3u
-
Tốc độ truyền: 10BASE-T / 100BASE-TX
-
Baud rate: 10 / 100 Mbps (Auto Negotiation)
-
Giao thức: SLMP
-
Dữ liệu: Binary
Kết nối mạng
-
Cổng Ethernet: RJ-45
-
Số kết nối socket tối đa: 1
-
Số entry truyền thông tối đa: 16
-
Khoảng cách segment tối đa: 100 m
Khả năng I/O
-
Tổng số tín hiệu I/O tối đa: 128 điểm
-
Virtual AI modules: 16
-
Virtual AO modules: 16
-
Virtual DI modules: 1
-
Virtual DO modules: 1
Thiết bị tương thích
-
MELSEC iQ-R series
-
MELSEC iQ-F series
-
MELSEC Q series
RUN Contact Output
-
Tải định mức:
-
250V AC @ 0.5A
-
30V DC @ 0.5A
-
-
Công suất chuyển mạch tối đa:
-
250 VA (AC)
-
150 W (DC)
-
-
Điện áp chuyển mạch tối đa:
-
250V AC hoặc 30V DC
-
Cài đặt mạng
-
IP mặc định: 192.168.0.1
-
Cấu hình bằng phần mềm R3CON
Lắp đặt
-
Lắp trên Installation Base: R3-BSx
-
Kết nối Ethernet: RJ-45
-
Dòng tiêu thụ: 100 mA
-
Khối lượng: 200 g
Điều kiện hoạt động
-
Nhiệt độ: -10 đến +55°C
-
Độ ẩm: 30 – 90% RH (không ngưng tụ)
-
Môi trường: Không có khí ăn mòn hoặc bụi nhiều
