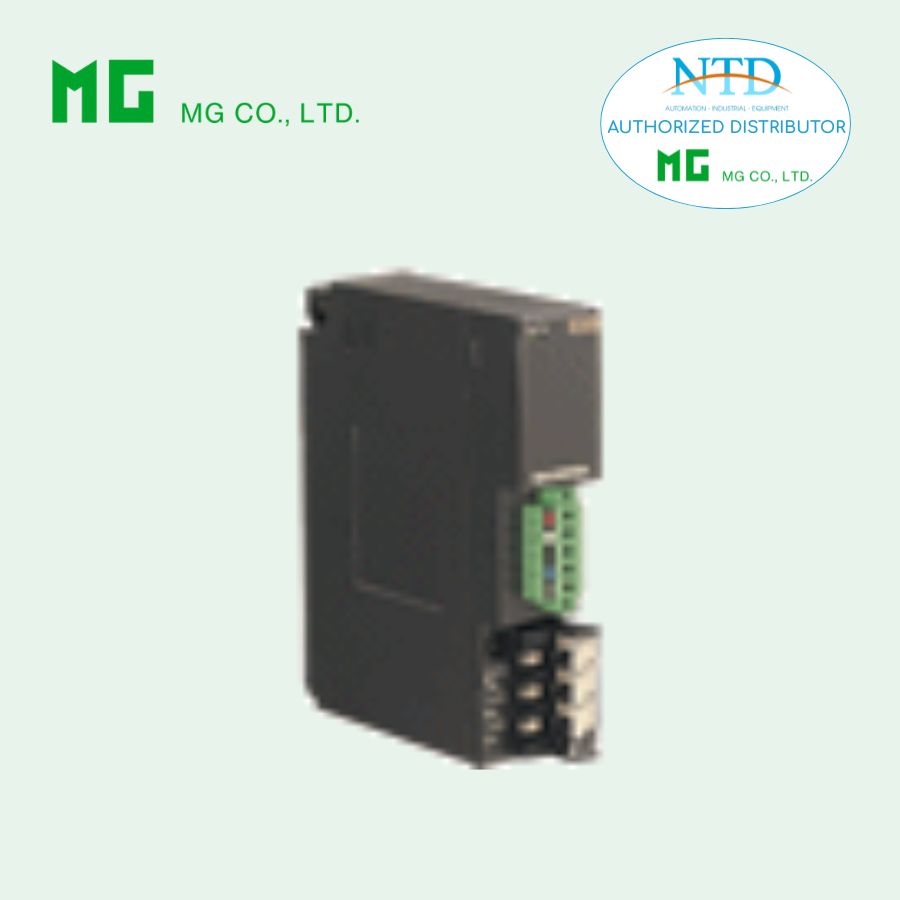

Mô-đun R3-NC1 MG (M-System) được sử dụng để kết nối hệ thống Remote I/O R3 Series với mạng truyền thông CC-Link, cho phép truyền và nhận dữ liệu giữa các mô-đun I/O và bộ điều khiển trong hệ thống tự động hóa.
1. Thông tin đặt hàng
Model: R3-NC1-[1][2]
Ví dụ: R3-NC1-N/CE/W/Q
[1] Nguồn cấp
N: Không nguồn
Nguồn AC
K3: 100 – 120 V AC
(dải hoạt động 85 – 132 V, 47 – 66 Hz) (không hỗ trợ CE)
L3: 200 – 240 V AC
(dải hoạt động 170 – 264 V, 47 – 66 Hz) (không hỗ trợ CE)
Nguồn DC
R: 24 V DC
(dải hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)
[2] Tùy chọn
Tiêu chuẩn & chứng nhận
Trống: Không CE
/CE: Chứng nhận CE
Điều khiển chuyển mạch truyền thông kép
Trống: Không
/W: Có
Tùy chọn khác
Trống: Không có
/Q: Tùy chọn đặc biệt (cần chỉ định)
Thông số tùy chọn /Q
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Rubber
Cài đặt xuất xưởng
/SET: Cài đặt sẵn theo bảng thông tin đặt hàng (ESU-8355)
Phụ kiện đi kèm
Điện trở kết thúc mạng: 110 Ω, 0.5 W
2. Thông số truyền thông CC-Link
Chuẩn truyền thông: CC-Link Version 1.10
Thiết lập số trạm: 1 – 64 (công tắc xoay)
Tốc độ truyền
156 kbps
625 kbps
2.5 Mbps
5 Mbps
10 Mbps
Loại trạm: Remote Device Station
Phân bổ dữ liệu: 4 (128 điểm I/O, 16 word)
Cáp truyền: Cáp chuyên dụng CC-Link
3. Thông số chung
Kết nối
CC-Link: terminal dạng Euro
(dây 0.2 – 2.5 mm², chiều dài tuốt 7 mm)
Bus nội bộ: qua đế lắp R3-BSx
Nguồn nội bộ: qua đế R3-BSx
Nguồn và tiếp điểm RUN: terminal vít rời M3
(mô-men siết 0.5 N·m)
Vật liệu terminal
Thép mạ Nickel
Cách ly
CC-Link → bus nội bộ / nguồn nội bộ → nguồn → tiếp điểm RUN → FG
Cài đặt
Thiết lập lỗi đầu vào bằng DIP switch
Thiết lập truyền thông kép bằng DIP switch
Thiết lập phân bổ dữ liệu bằng DIP switch
Đèn chỉ thị
RUN LED (2 màu)
Xanh: truyền thông bình thường
Đỏ: đang nhận dữ liệu
ERR LED (2 màu)
Xanh: lỗi truyền thông
Đỏ: đang truyền dữ liệu
4. Ngõ ra tiếp điểm RUN
Tiếp điểm RUN bật khi RUN LED màu xanh sáng (CC-Link hoạt động bình thường)
Tải định mức
250 V AC / 0.5 A
30 V DC / 0.5 A
Điện áp chuyển mạch tối đa
250 V AC hoặc 30 V DC
Công suất chuyển mạch tối đa
250 VA hoặc 150 W
Tải tối thiểu
1 V DC / 1 mA
Tuổi thọ cơ
2 × 10⁷ lần đóng cắt
(Khuyến nghị sử dụng bảo vệ tiếp điểm khi điều khiển tải cảm ứng)
5. Điều kiện lắp đặt
Công suất tiêu thụ
AC: khoảng 20 VA
DC: khoảng 12 W
Dòng tiêu thụ (không nguồn)
khoảng 120 mA
Dòng cấp ra
250 mA liên tục tại 20 V DC
400 mA trong 10 phút
Nhiệt độ làm việc
−10 đến +55°C
Độ ẩm
30 – 90 %RH (không ngưng tụ)
Môi trường
Không có khí ăn mòn hoặc bụi nhiều
Phương thức lắp
Đế R3-BSx
Khối lượng
khoảng 200 g
6. Độ bền cách điện
Điện trở cách điện
≥100 MΩ với 500 V DC
Độ bền điện môi
1500 V AC / 1 phút
(CC-Link → bus nội bộ → nguồn → tiếp điểm RUN → FG)
