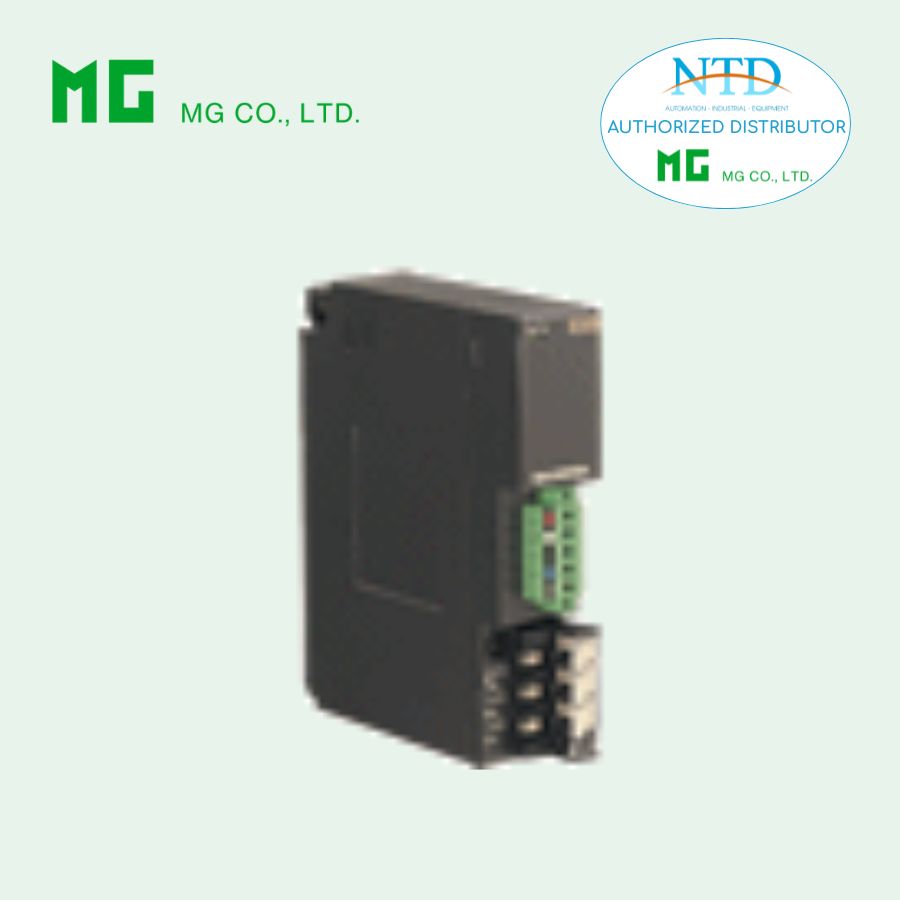

Mô-đun R3-NC3 MG (M-System) là mô-đun giao tiếp CC-Link dùng trong hệ thống Remote I/O R3 Series, cho phép kết nối và truyền dữ liệu giữa các mô-đun I/O và mạng CC-Link Version 2.0. Thiết bị hoạt động như Remote Device Station, hỗ trợ mở rộng dữ liệu chu kỳ và đảm bảo truyền thông ổn định trong hệ thống điều khiển công nghiệp.
1. Thông tin đặt hàng
Model: R3-NC3-[1][2]
Ví dụ: R3-NC3-N/CE/W/Q
Trong đó:
[1] Nguồn cấp
N: Không có nguồn cấp
AC Power
K3: 100 – 120 V AC
(Điện áp hoạt động 85 – 132 V AC, 47 – 66 Hz)
(Không hỗ trợ CE)
L3: 200 – 240 V AC
(Điện áp hoạt động 170 – 264 V AC, 47 – 66 Hz)
(Không hỗ trợ CE)
DC Power
R: 24 V DC
(Điện áp hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)
Không lựa chọn khi sử dụng cùng mô-đun nguồn độc lập hoặc mô-đun mạng có tùy chọn nguồn nội bộ.
[2] Tùy chọn
Tiêu chuẩn & chứng nhận
Trống: Không CE
/CE: Chứng nhận CE
Điều khiển chuyển đổi truyền thông kép
Trống: Không
/W: Có
Tùy chọn khác
Trống: Không có
/Q: Tùy chọn đặc biệt (cần chỉ định)
Thông số tùy chọn /Q
Phủ bảo vệ
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Rubber
Cài đặt xuất xưởng
/SET: Cài đặt sẵn theo bảng thông tin đặt hàng (ESU-8422)
Phụ kiện đi kèm
Điện trở kết thúc mạng: 110 Ω – 0.5 W
2. Thông số chung
Kết nối
CC-Link: terminal Euro type
(dây 0.2 – 2.5 mm², chiều dài tuốt 7 mm)
Bus nội bộ: qua đế lắp R3-BSx
Nguồn nội bộ: qua đế R3-BSx
Nguồn cấp và RUN contact output: terminal vít rời M3
(mô-men siết 0.5 N·m)
Vật liệu terminal
Thép mạ Nickel
Cách ly
CC-Link
↔ bus nội bộ
↔ nguồn nội bộ
↔ nguồn cấp
↔ RUN contact output
↔ FG
Cài đặt
Dual communication: cài đặt bằng DIP switch bên hông
Data allocation: cài đặt bằng DIP switch bên hông
Đèn chỉ thị
RUN LED (2 màu)
Xanh lá: truyền thông bình thường
Đỏ: đang nhận dữ liệu
ERR LED (2 màu)
Xanh lá: lỗi truyền thông (sáng hoặc nhấp nháy)
Đỏ: đang truyền dữ liệu
3. Ngõ ra tiếp điểm RUN
RUN contact hoạt động khi RUN LED xanh sáng
(CC-Link truyền thông bình thường)
Tải định mức
250 V AC – 0.5 A (cosφ = 1)
30 V DC – 0.5 A (tải thuần trở)
Điện áp chuyển mạch tối đa
250 V AC hoặc 30 V DC
Công suất chuyển mạch tối đa
250 VA hoặc 150 W
Tải tối thiểu
1 V DC – 1 mA
Tuổi thọ cơ khí
2 × 10⁷ lần đóng cắt
(300 lần/phút)
Khuyến nghị dùng mạch bảo vệ tiếp điểm khi điều khiển tải cảm ứng.
4. Truyền thông CC-Link
Chuẩn CC-Link: Version 2.00
(Không tương thích Version 1)
Cài đặt mở rộng chu kỳ
2 / 4 / 8 lần (DIP switch)
Số trạm
1 – 64 (Rotary switch)
Tốc độ truyền
156 kbps
625 kbps
2.5 Mbps
5 Mbps
10 Mbps
Loại trạm
Remote Device Station
Phân bổ dữ liệu
4 (112 I/O points, 16 words) × m
m = hệ số mở rộng chu kỳ
Cáp truyền
Cáp đạt chuẩn CC-Link
5. Điều kiện lắp đặt
Công suất tiêu thụ
AC: khoảng 20 VA
DC: khoảng 12 W
Dòng tiêu thụ (không nguồn)
120 mA
Dòng cấp ra
250 mA liên tục tại 20 V DC
400 mA trong 10 phút
Nhiệt độ làm việc
−10 đến +55°C
Độ ẩm
30 – 90 %RH (không ngưng tụ)
Môi trường
Không có khí ăn mòn hoặc bụi nhiều
Phương thức lắp
Đế R3-BSx
Khối lượng
Khoảng 200 g
6. Độ bền cách điện
Điện trở cách điện
≥ 100 MΩ với 500 V DC
Độ bền điện môi
1500 V AC / 1 phút
(CC-Link ↔ bus nội bộ ↔ nguồn nội bộ ↔ nguồn cấp ↔ RUN contact ↔ FG)
