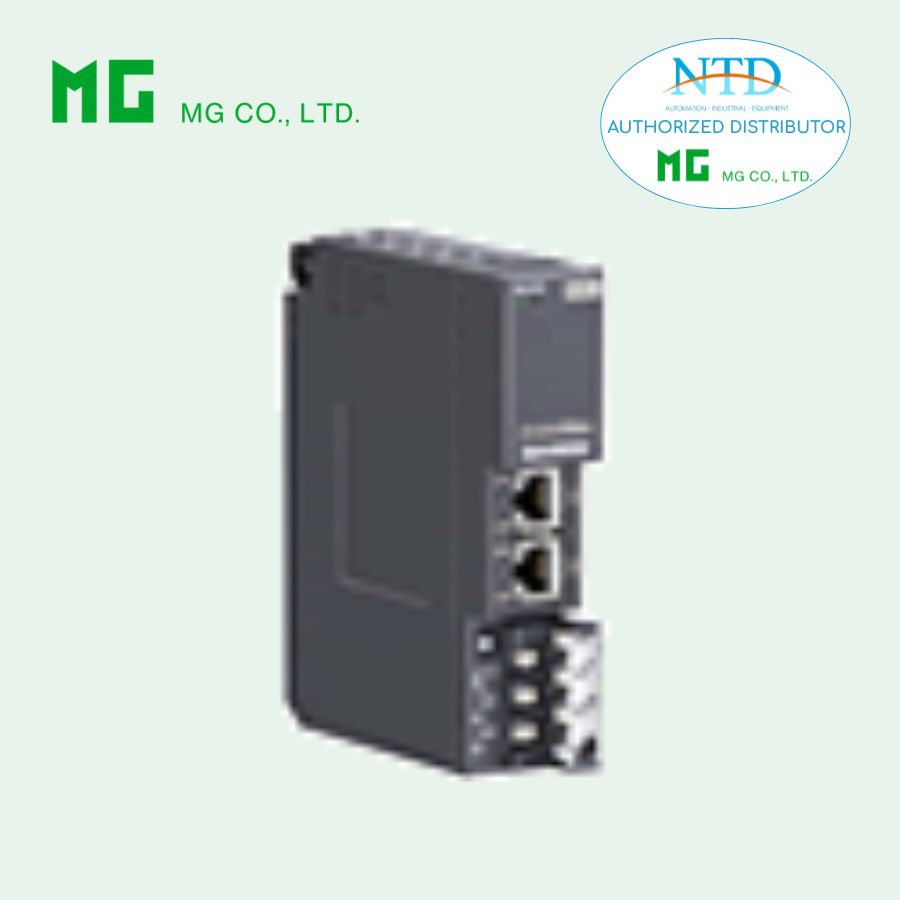

Mô-đun R3-NCIE1 MG (M-System) là mô-đun giao tiếp mạng CC-Link IE Field dùng trong hệ thống Remote I/O R3 Series, cho phép kết nối các mô-đun I/O với mạng Ethernet công nghiệp tốc độ cao. Thiết bị hoạt động như Remote Device Station, hỗ trợ truyền dữ liệu tốc độ 1 Gbps, đảm bảo khả năng truyền thông ổn định và hiệu suất cao trong hệ thống điều khiển tự động hóa.
1. Thông tin đặt hàng
Model: R3-NCIE1[1]
Ví dụ: R3-NCIE1/CE/W/Q
Trong đó:
[1] Tùy chọn
Tiêu chuẩn & chứng nhận
Trống: Không CE
/CE: Chứng nhận CE
Điều khiển chuyển đổi truyền thông kép
Trống: Không
/W: Có
Tùy chọn khác
Trống: Không có
/Q: Tùy chọn đặc biệt (cần chỉ định)
Thông số tùy chọn /Q
Phủ bảo vệ
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Rubber
Sản phẩm liên quan
Phần mềm cấu hình PC: R3CON
Phần mềm có thể tải từ website của nhà sản xuất.
Khi kết nối với PC cần sử dụng cáp USB Mini-B (người dùng tự chuẩn bị).
2. Thông số chung
Kết nối
CC-Link IE Field: cổng RJ-45 Modular Jack
Bus nội bộ: qua đế lắp R3-BSx
Nguồn nội bộ: qua đế R3-BSx
RUN contact output: terminal vít rời M3
(mô-men siết 0.5 N·m)
Vật liệu terminal
Thép mạ Nickel
Cách ly
CC-Link IE Field
↔ bus nội bộ
↔ nguồn nội bộ
↔ RUN contact output
Cài đặt
Input error data: cài đặt bằng DIP switch bên hông
Dual communication: cài đặt bằng DIP switch bên hông
Data allocation: cài đặt bằng DIP switch bên hông
Đèn chỉ thị
RUN LED
Xanh lá: thiết bị hoạt động bình thường
ERR LED
Đỏ: lỗi node mạng
3. Ngõ ra tiếp điểm RUN
RUN contact hoạt động khi RUN LED xanh sáng
(hệ thống hoạt động bình thường)
Tải định mức
250 V AC – 0.5 A (cosφ = 1)
30 V DC – 0.5 A (tải thuần trở)
Điện áp chuyển mạch tối đa
250 V AC hoặc 30 V DC
Công suất chuyển mạch tối đa
250 VA hoặc 150 W
Tải tối thiểu
1 V DC – 1 mA
Tuổi thọ cơ khí
2 × 10⁷ lần đóng cắt
(300 lần/phút)
Khuyến nghị sử dụng mạch bảo vệ tiếp điểm khi điều khiển tải cảm ứng.
4. Truyền thông CC-Link IE Field
Giao thức
IEEE 802.3
Chuẩn truyền dẫn
1000BASE-T
Tốc độ truyền
1 Gbps
Cáp mạng
Cáp đạt chuẩn CC-Link IE Field
Cáp xoắn đôi có double shield CAT5e
Đầu nối
RJ-45
Topology mạng
Line
Star
Ring
Số trạm tối đa
120 slave station
(Số lượng thực tế phụ thuộc vào module master)
Khoảng cách tối đa giữa hai trạm
100 m
Loại trạm
Remote Device Station
Link device
RX / RY: 128 points
RWw / RWr: 64 points
Network number
1 – 239
Cài đặt bằng PC Configurator Software R3CON
(Mặc định: 1)
5. Điều kiện lắp đặt
Dòng tiêu thụ
Tối đa 170 mA
Nhiệt độ làm việc
−10 đến +55°C
Độ ẩm
30 – 90 %RH (không ngưng tụ)
Môi trường
Không có khí ăn mòn hoặc bụi nhiều
Phương thức lắp
Đế R3-BSx
Khối lượng
Khoảng 190 g
6. Độ bền cách điện
Điện trở cách điện
≥ 100 MΩ với 500 V DC
Độ bền điện môi
1500 V AC / 1 phút
(CC-Link IE Field ↔ bus nội bộ ↔ nguồn nội bộ ↔ RUN contact output)
1500 V AC / 1 phút
(nguồn cấp ↔ FG, cách ly trên mô-đun nguồn)
