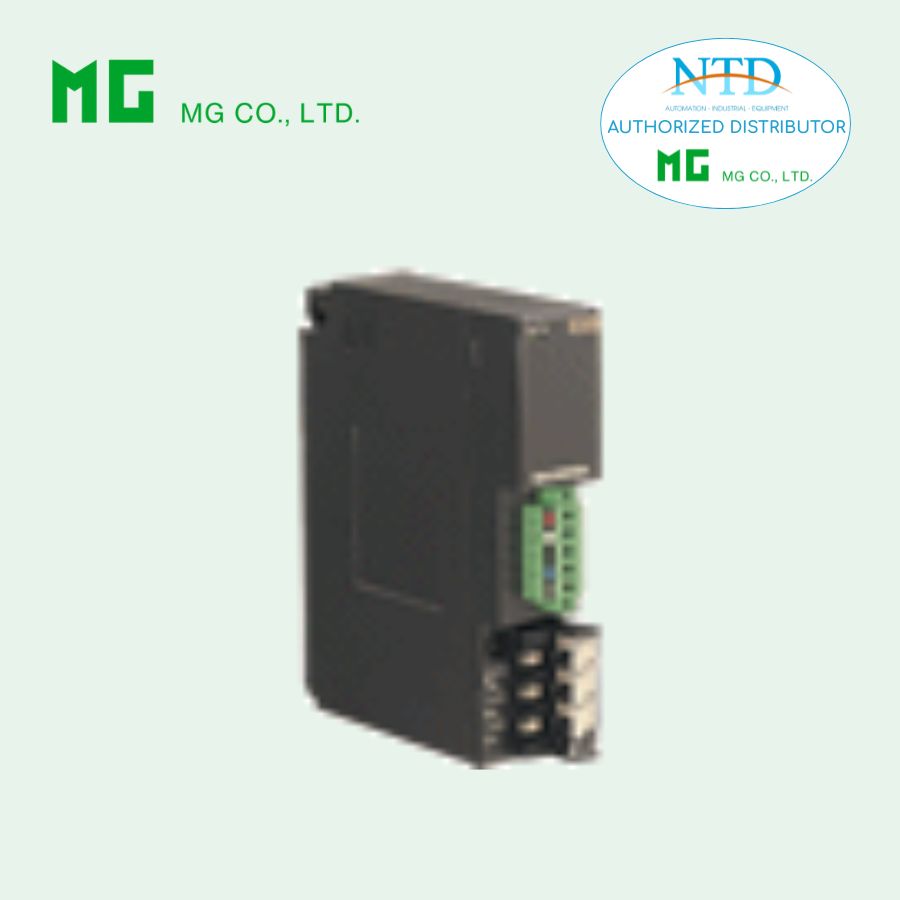

Mô-đun R3-ND2 MG (M-System) được sử dụng để kết nối hệ thống Remote I/O R3 Series với mạng DeviceNet, cho phép truyền và trao đổi dữ liệu tín hiệu analog giữa các mô-đun I/O và hệ thống điều khiển trung tâm.
1. Thông tin đặt hàng
Model: R3-ND2-[1][2]
Ví dụ: R3-ND2-R/CE/Q
[1] Nguồn cấp
N: Không dùng nguồn
K3: 100 – 120 V AC
(85 – 132 V, 47 – 66 Hz)
L3: 200 – 240 V AC
(170 – 264 V, 47 – 66 Hz)
R: 24 V DC
(24 V ±10 %, ripple tối đa 10 %p-p)
[2] Tùy chọn
Tiêu chuẩn & chứng nhận
Trống: Không CE
/CE: Chứng nhận CE
Tùy chọn khác
Trống: Không có
/Q: Tùy chọn đặc biệt (cần chỉ định)
Thông số tùy chọn /Q
/C01: Phủ Silicone
/C02: Phủ Polyurethane
/C03: Phủ Rubber
Cài đặt xuất xưởng
/SET: Cài đặt sẵn theo bảng thông tin đặt hàng (ESU-8353)
2. Giao tiếp DeviceNet
Chuẩn truyền thông: DeviceNet
Cáp truyền thông: Cáp tiêu chuẩn DeviceNet
Thiết lập địa chỉ node: DIP switch (00 – 63)
Tốc độ truyền:
125 kbps
250 kbps
500 kbps
Phân bổ dữ liệu:
32 word dữ liệu đầu vào
35 word dữ liệu đầu ra
Đèn trạng thái:
NS LED (Network Status)
LED hai màu (xanh/đỏ) hiển thị trạng thái kết nối mạng
MS LED (Module Status)
LED hai màu (xanh/đỏ) hiển thị trạng thái hoạt động của thiết bị
3. Thông số chung
Kết nối
DeviceNet: Terminal Euro
(dây 0.2 – 2.5 mm², chiều dài tuốt dây 7 mm)
Bus nội bộ: Qua đế lắp R3-BSx
Nguồn nội bộ: Qua đế R3-BSx
Nguồn cấp và RUN contact: terminal vít rời M3 (0.5 N·m)
Vật liệu terminal
Thép mạ Nickel
Cách ly
DeviceNet – Bus nội bộ – Nguồn – RUN contact – FG
Thiết lập
Thiết lập lỗi tín hiệu đầu vào bằng DIP switch
Cài đặt truyền thông kép và phân bổ dữ liệu bằng DIP switch
4. Ngõ ra RUN contact
RUN contact bật khi MS và NS LED đều màu xanh (truyền thông DeviceNet bình thường)
Tải định mức:
250 V AC / 0.5 A
30 V DC / 0.5 A
Công suất chuyển mạch tối đa:
250 VA
150 W
Tải tối thiểu:
1 V DC / 1 mA
Tuổi thọ cơ khí:
2 × 10⁷ lần đóng cắt
5. Điều kiện lắp đặt
Công suất tiêu thụ
AC: khoảng 20 VA
DC: khoảng 12 W
Dòng tiêu thụ (không nguồn): khoảng 80 mA
Dòng cấp ra nguồn:
270 mA liên tục tại 20 V DC
420 mA trong 10 phút
Điện áp cấp mạng:
11 – 25 V DC
Dòng cấp cho mạng:
tối đa 50 mA
Nhiệt độ làm việc:
−10 đến +55°C
Độ ẩm:
30 – 90 %RH (không ngưng tụ)
Môi trường:
không có khí ăn mòn hoặc bụi nhiều
Phương thức lắp:
đế R3-BSx
Khối lượng:
khoảng 200 g
6. Độ bền cách điện
Điện trở cách điện:
≥ 100 MΩ với 500 V DC
Độ bền điện môi:
1500 V AC / 1 phút
(DeviceNet – bus nội bộ – nguồn – RUN contact – FG)
