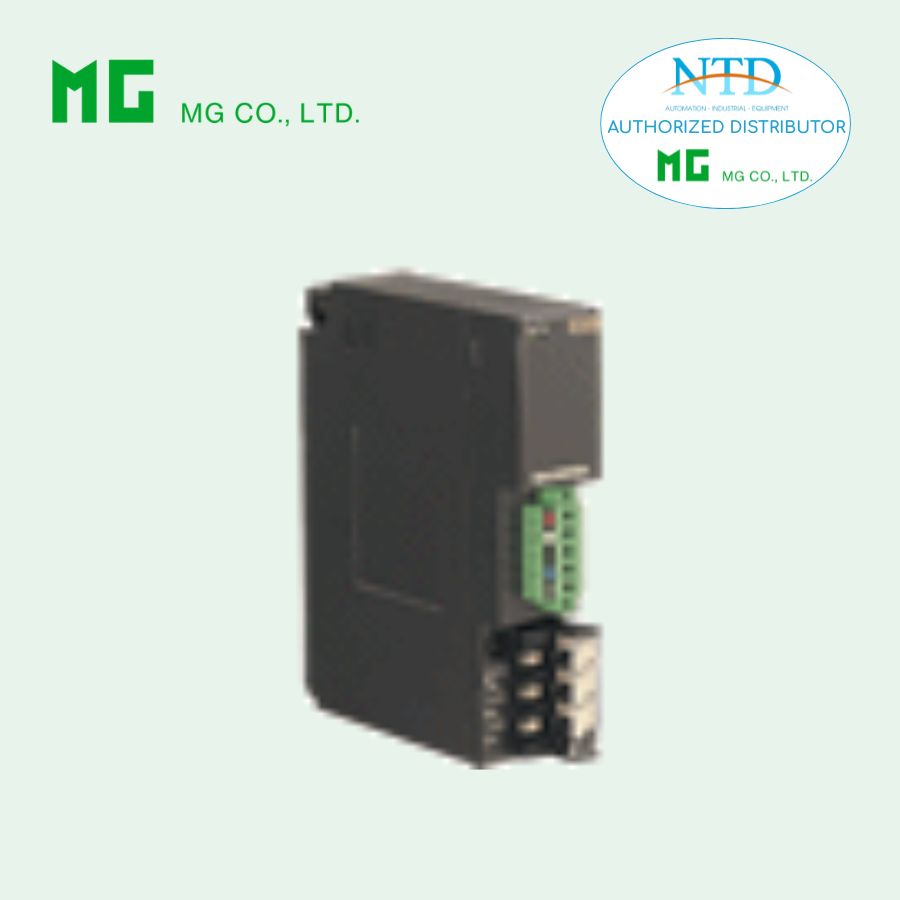

R3-NF2 là mô-đun giao tiếp mạng T-Link thuộc dòng Remote I/O R3 Series của MG (M-System). Thiết bị cho phép hệ thống Remote I/O kết nối và trao đổi dữ liệu với mạng Fuji Electric T-Link, đảm bảo truyền thông ổn định và hiệu quả trong các hệ thống điều khiển công nghiệp.
Đặc điểm nổi bật
-
Hỗ trợ giao tiếp T-Link tương thích với hệ thống Fuji Electric
-
Cấu hình mạng multi-drop, truyền thông half-duplex
-
Tốc độ truyền 500 kbps
-
Dung lượng dữ liệu truyền tối đa: 117 word đầu vào / 125 word đầu ra
-
Cài đặt địa chỉ node bằng công tắc xoay (00 – 99)
-
Đèn LED trạng thái RUN và ERR hiển thị tình trạng hoạt động và lỗi
-
Có tiếp điểm RUN để giám sát trạng thái hoạt động của mô-đun
-
Cài đặt lỗi đầu vào và chế độ truyền thông kép bằng DIP switch
Thông số kỹ thuật chính
Kết nối
-
T-Link: đầu nối Euro (0.2 – 2.5 mm²)
-
Bus nội bộ: qua đế lắp R3-BSx
-
Nguồn nội bộ: qua đế lắp R3-BSx
-
Nguồn cấp và tiếp điểm RUN: terminal vít M3
Nguồn cấp
-
100 – 120 V AC
-
200 – 240 V AC
-
24 V DC
-
Hoặc không sử dụng nguồn
Khoảng cách truyền thông
-
Cáp KPEV-SB 0.75 mm²: tối đa 700 m
-
Cáp T-KPEV-SB 1.25 mm²: tối đa 1000 m
Ngõ ra tiếp điểm RUN
-
Tải định mức:
-
250 V AC / 0.5 A
-
30 V DC / 0.5 A
-
-
Công suất chuyển mạch tối đa: 250 VA hoặc 150 W
-
Tuổi thọ cơ khí: 20 triệu lần đóng cắt
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Lắp trên đế R3-BSx của hệ thống Remote I/O R3
-
Khối lượng: 200 g
