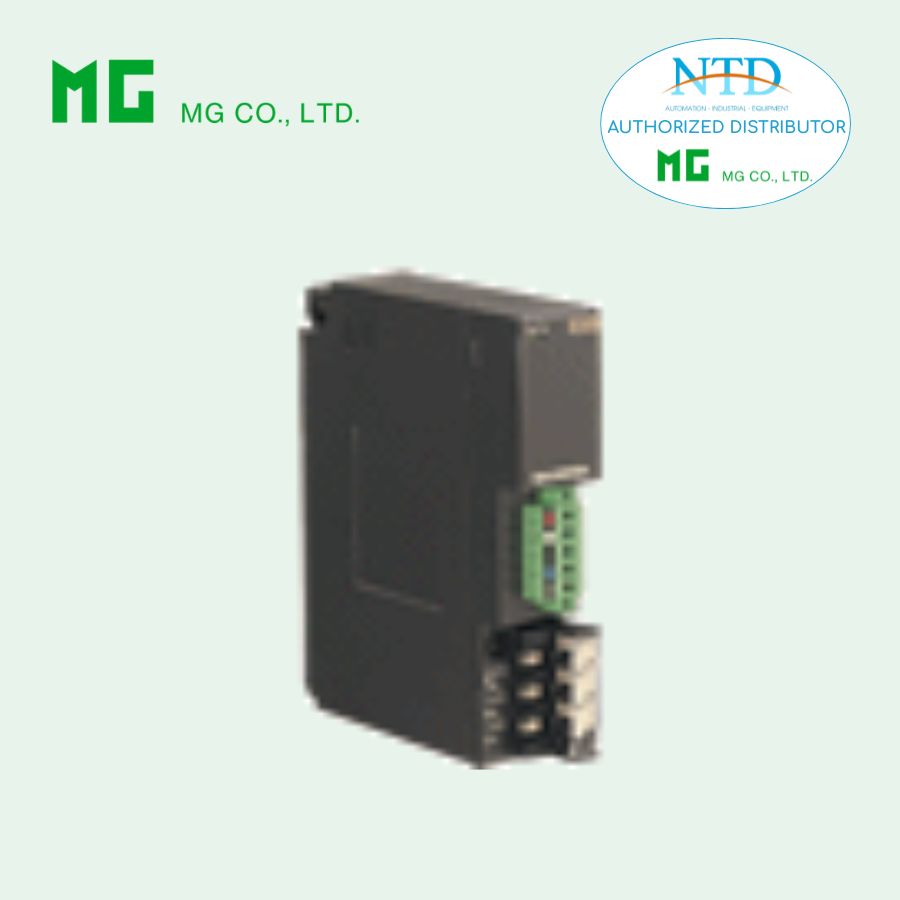

R3-NF3 là mô-đun giao tiếp T-Link thuộc dòng Remote I/O R3 Series của MG (M-System). Thiết bị được thiết kế để kết nối hệ thống Remote I/O với mạng Fuji Electric T-Link capsule, cho phép truyền dữ liệu ổn định và hiệu quả trong các hệ thống điều khiển và giám sát công nghiệp.
Đặc điểm nổi bật
-
Hỗ trợ giao tiếp T-Link capsule tương thích với hệ thống Fuji Electric
-
Cấu hình mạng multi-drop, truyền thông half-duplex
-
Tốc độ truyền 500 kbps
-
Cài đặt địa chỉ node bằng công tắc xoay (00 – 99)
-
Cấu hình phân bổ dữ liệu và loại dữ liệu bằng DIP switch phía trước và bên hông
-
Đèn LED RUN và ERR hiển thị trạng thái hoạt động và lỗi truyền thông
-
Có tiếp điểm RUN để giám sát trạng thái hoạt động của mô-đun
Thông số kỹ thuật chính
Kết nối
-
T-Link: đầu nối Euro (0.2 – 2.5 mm²)
-
Bus nội bộ: qua đế lắp R3-BSx
-
Nguồn nội bộ: qua đế lắp R3-BSx
-
Nguồn cấp và tiếp điểm RUN: terminal vít M3
Nguồn cấp
-
100 – 240 V AC
-
24 V DC
-
Hoặc không sử dụng nguồn
Khoảng cách truyền thông
-
Cáp KPEV-SB 0.75 mm²: tối đa 700 m
-
Cáp T-KPEV-SB 1.25 mm²: tối đa 1000 m
Ngõ ra tiếp điểm RUN
-
Tải định mức:
-
250 V AC / 0.5 A
-
30 V DC / 0.5 A
-
-
Công suất chuyển mạch tối đa: 250 VA hoặc 150 W
-
Tuổi thọ cơ khí: 20 triệu lần đóng cắt
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Lắp trên đế R3-BSx của hệ thống Remote I/O R3
-
Khối lượng: 200 g
