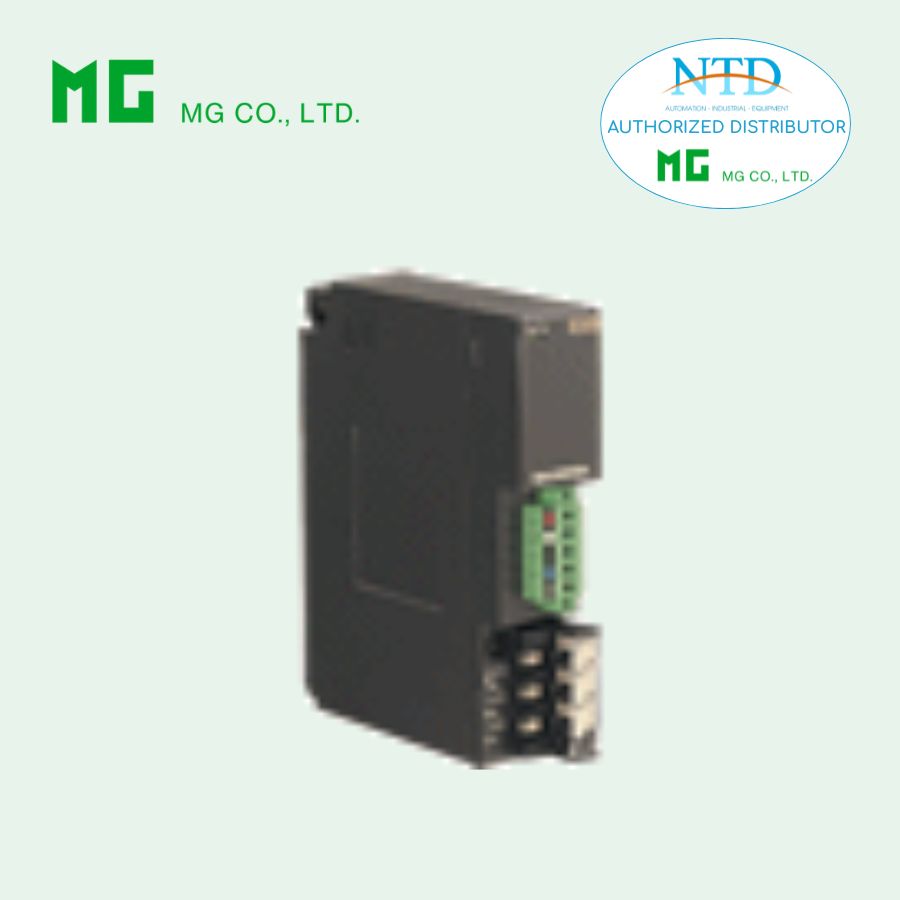

R3-NM3 là mô-đun giao tiếp Modbus thuộc dòng Remote I/O R3 Series của MG (M-System), được thiết kế chuyên dụng để kết nối các mô-đun điều khiển nhiệt độ với hệ thống điều khiển thông qua mạng Modbus RS-485. Thiết bị cho phép truyền dữ liệu ổn định giữa PLC, bộ điều khiển nhiệt độ và các thiết bị giám sát trong hệ thống tự động hóa công nghiệp.
Đặc điểm nổi bật
-
Giao tiếp Modbus RS-485 cho hệ thống Remote I/O
-
Thiết kế chuyên dụng cho mô-đun điều khiển nhiệt độ
-
Hỗ trợ chế độ truyền RTU (Binary) hoặc ASCII
-
Khoảng cách truyền thông tối đa 500 m
-
Cài đặt truyền thông bằng DIP Switch
-
Hỗ trợ dual communication
-
Đèn LED hiển thị trạng thái hoạt động và lỗi truyền thông
-
Tích hợp tiếp điểm RUN để giám sát trạng thái hệ thống
Thông số kỹ thuật chính
Kết nối
-
Modbus: đầu nối Euro terminal
-
Bus nội bộ: qua đế R3-BSx
-
Nguồn nội bộ: qua đế R3-BSx
-
Nguồn và tiếp điểm RUN: đầu nối vít M3
Truyền thông Modbus
-
Chuẩn giao tiếp: RS-485 (TIA/EIA-485-A)
-
Khoảng cách truyền: tối đa 500 m
-
Cáp truyền: Shielded twisted-pair
-
Chế độ truyền: RTU (Binary) hoặc ASCII
-
Parity: None / Even / Odd
-
Tốc độ truyền: 4800, 9600, 19.2k, 38.4k bps
-
Địa chỉ node: 01 – F7 (cài bằng rotary switch)
Hiển thị trạng thái
-
RUN LED (2 màu): hiển thị trạng thái hoạt động và truyền thông
-
ERR LED (2 màu): hiển thị lỗi truyền thông hoặc lỗi cấu hình
Tiếp điểm RUN
-
Tải định mức:
-
250 VAC / 0.5 A
-
30 VDC / 0.5 A
-
-
Công suất chuyển mạch tối đa: 250 VA hoặc 150 W
-
Tuổi thọ cơ khí: 20 triệu lần đóng cắt
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Lắp trên đế R3-BSx của hệ thống Remote I/O R3
-
Công suất tiêu thụ:
-
AC: khoảng 20 VA
-
DC: khoảng 12 W
-
-
Khối lượng: 200 g
