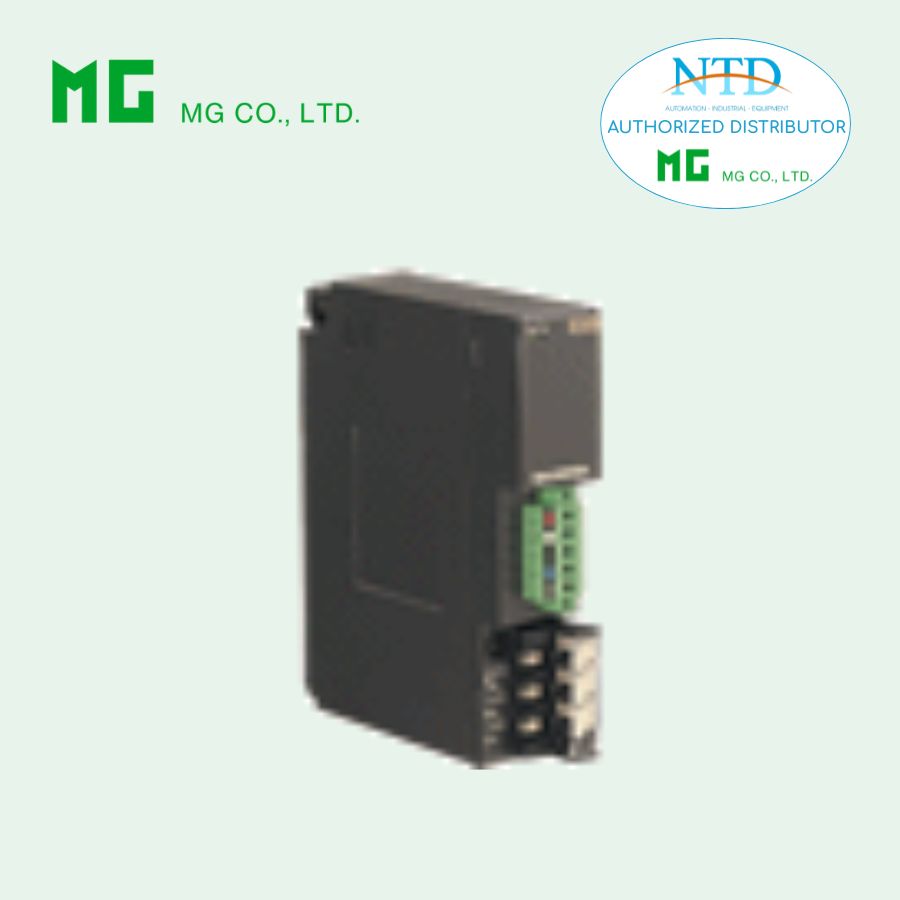

R3-NML3 là mô-đun giao tiếp mạng MECHATROLINK-III thuộc dòng Remote I/O R3 Series của MG (M-System). Thiết bị cho phép kết nối hệ thống Remote I/O với mạng điều khiển tốc độ cao MECHATROLINK-III, hỗ trợ truyền dữ liệu ổn định giữa bộ điều khiển chính và các thiết bị trong hệ thống tự động hóa công nghiệp.
Đặc điểm nổi bật
-
Giao tiếp mạng MECHATROLINK-III tốc độ cao
-
Tốc độ truyền lên tới 100 Mbps
-
Khoảng cách truyền tối đa 6300 m
-
Hỗ trợ tối đa 62 thiết bị Slave
-
Hỗ trợ Cyclic communication và Event-driven communication
-
Thiết lập chế độ truyền thông và phân bổ dữ liệu bằng DIP Switch
-
Địa chỉ trạm cài đặt bằng Rotary Switch
-
Đèn LED hiển thị trạng thái hoạt động và truyền thông
-
Tích hợp tiếp điểm RUN giám sát trạng thái hệ thống
Thông số kỹ thuật chính
Kết nối
-
MECHATROLINK: đầu nối MECHATROLINK connector
-
Bus nội bộ: qua đế R3-BSx
-
Nguồn nội bộ: qua đế R3-BSx
-
Nguồn và tiếp điểm RUN: đầu nối vít M3 separable screw terminal
Truyền thông MECHATROLINK
-
Chuẩn mạng: MECHATROLINK-III
-
Tốc độ truyền: 100 Mbps
-
Khoảng cách truyền tối đa: 6300 m
-
Khoảng cách giữa các trạm: 100 m
-
Cáp truyền: CAT5e STP
-
Số thiết bị Slave tối đa: 62
-
Dung lượng dữ liệu I/O: 16 / 32 / 48 / 64 byte
-
Địa chỉ trạm: 03H – EFH
Chế độ truyền thông
-
Cyclic communication mode
-
Event-driven communication mode
Hiển thị trạng thái
-
RUN LED (2 màu): hiển thị trạng thái kết nối và hoạt động
-
ERR LED (2 màu): hiển thị lỗi truyền thông hoặc lỗi lệnh
-
LNK1 / LNK2 LED: hiển thị trạng thái kết nối mạng
Tiếp điểm RUN
-
Tải định mức:
-
250 VAC / 0.5 A
-
30 VDC / 0.5 A
-
-
Công suất chuyển mạch tối đa: 250 VA hoặc 150 W
-
Tải tối thiểu: 1 VDC / 1 mA
-
Tuổi thọ cơ khí: 2 × 10⁷ lần đóng cắt
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Lắp trên đế R3-BSx của hệ thống Remote I/O R3
-
Công suất tiêu thụ:
-
AC: khoảng 20 – 28 VA
-
DC: khoảng 15 W
-
-
Khối lượng: 200 g
