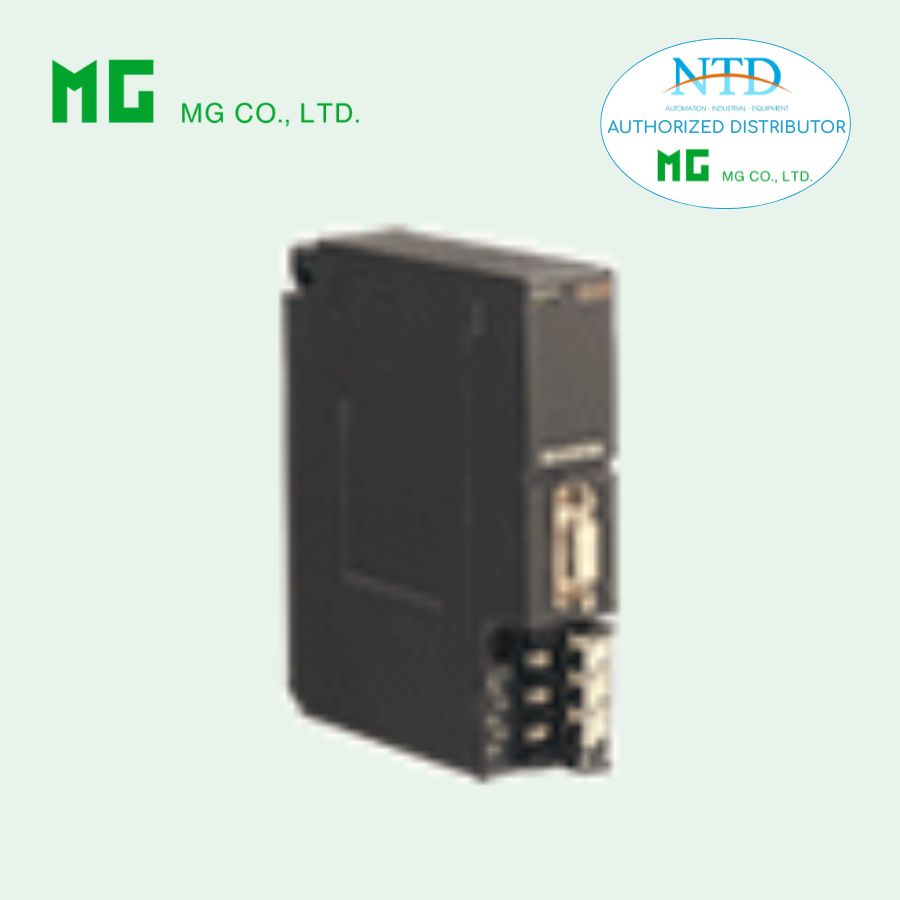

R3-NP1 là mô-đun giao tiếp PROFIBUS-DP thuộc dòng Remote I/O R3 Series của MG (M-System). Thiết bị hoạt động như Slave trong mạng PROFIBUS-DP, cho phép kết nối hệ thống Remote I/O với PLC hoặc hệ thống điều khiển trung tâm, đảm bảo truyền dữ liệu nhanh và ổn định trong các hệ thống tự động hóa công nghiệp.
Đặc điểm nổi bật
-
Hỗ trợ giao thức PROFIBUS-DP (DPV1)
-
Hoạt động ở chế độ Slave với giao tiếp RS-485 cách ly
-
Tốc độ truyền tối đa 12 Mbps
-
Dung lượng dữ liệu I/O tối đa 480 bytes
-
Hỗ trợ truyền thông acyclic (MSAC2)
-
Cài đặt địa chỉ trạm bằng Rotary Switch
-
Cấu hình và chẩn đoán hệ thống qua file GSD
-
Tích hợp tiếp điểm RUN giám sát trạng thái hoạt động
-
Đèn LED hiển thị trạng thái truyền thông và lỗi
Thông số kỹ thuật chính
Kết nối
-
PROFIBUS: đầu nối D-sub 9 chân (female)
-
Bus nội bộ: qua đế R3-BSx
-
Nguồn nội bộ: qua đế R3-BSx
-
Nguồn và tiếp điểm RUN: đầu nối vít M3 separable screw terminal
Truyền thông PROFIBUS
-
Chuẩn giao tiếp: PROFIBUS-DP Slave
-
Giao thức: DPV1
-
Tốc độ truyền tối đa: 12 Mbps
-
Địa chỉ trạm: 00 – 7D (cài đặt bằng Rotary Switch)
-
File cấu hình: Msys093F.GSD
Dung lượng dữ liệu
-
Dữ liệu đầu vào tối đa: 240 bytes
-
Dữ liệu đầu ra tối đa: 240 bytes
-
Tổng dữ liệu I/O: 480 bytes
Chẩn đoán
-
Chẩn đoán theo module
-
Chẩn đoán theo thiết bị
-
Chẩn đoán theo kênh (tối đa 32 kênh)
Hiển thị trạng thái
-
RUN LED (2 màu): hiển thị trạng thái hoạt động của mạng
-
ERR LED (2 màu): hiển thị trạng thái lỗi hệ thống
Tiếp điểm RUN
-
Tiếp điểm ON khi RUN LED màu xanh sáng (truyền thông bình thường)
-
Tải định mức:
-
250 VAC / 0.5 A
-
30 VDC / 0.5 A
-
-
Công suất chuyển mạch tối đa: 250 VA hoặc 150 W
-
Tải tối thiểu: 1 VDC / 1 mA
-
Tuổi thọ cơ khí: 2 × 10⁷ lần đóng cắt
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Lắp trên đế R3-BSx của hệ thống Remote I/O
-
Khi dùng đế 2 khe, cần sử dụng R3-BS02P
-
Công suất tiêu thụ:
-
AC: khoảng 20 VA
-
DC: khoảng 12 W
-
-
Khối lượng: 200 g
