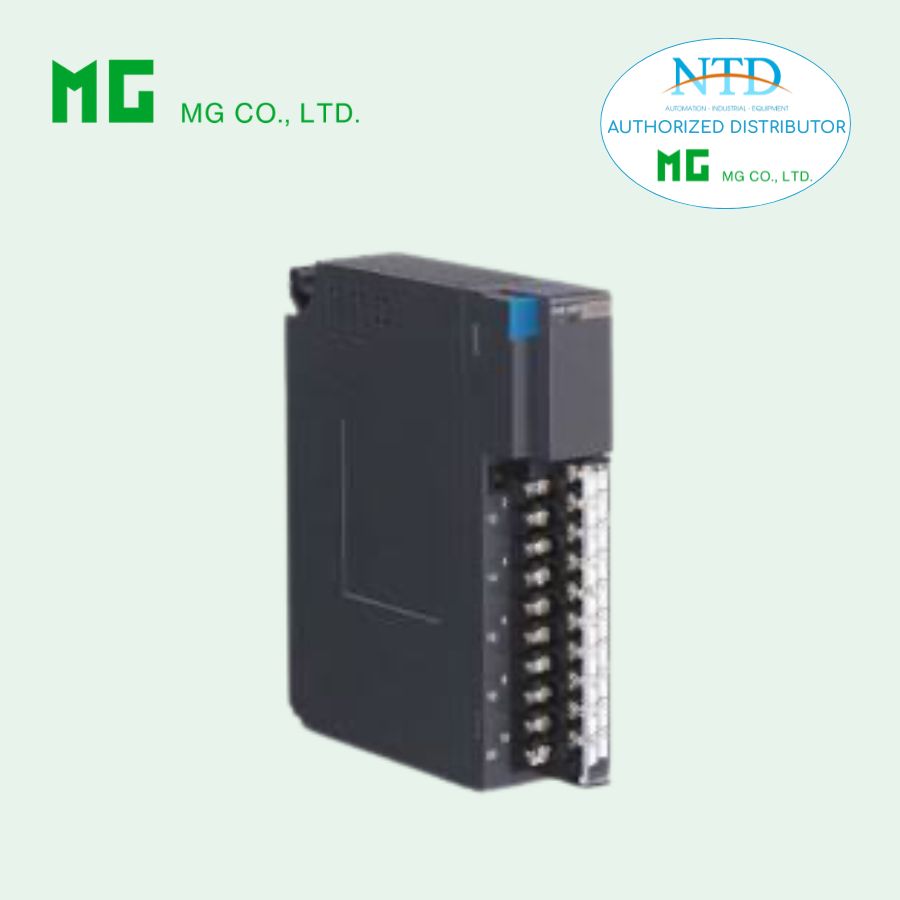

Mô-đun đầu vào tín hiệu xung 16 kênh R3-PA16 của MG (M-System)

Liên hệ Còn hàng

Model: R3-PA16
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

R3-PA16 là mô-đun đầu vào xung tích lũy (Totalized Pulse Input) thuộc dòng Remote I/O R3 Series của MG (M-System). Thiết bị cho phép thu thập và đếm xung từ các thiết bị như công tơ, cảm biến lưu lượng, công tắc xung hoặc encoder, sau đó truyền dữ liệu về hệ thống PLC hoặc SCADA thông qua các mô-đun giao tiếp mạng của hệ R3.

Đặc điểm nổi bật

16 kênh đầu vào xung độc lập
Hỗ trợ chế độ truyền thông Single hoặc Dual
Tần số xung tối đa 100 Hz
Phạm vi đếm xung tiêu chuẩn 1 – 10.000 (có thể mở rộng tới 65.535 bằng phần mềm cấu hình)
Hỗ trợ reset bộ đếm thủ công, từ xa hoặc từ PLC/PC
Có thể cấu hình Preset hoặc Reset bộ đếm từ PLC/Host PC
Đèn LED hiển thị trạng thái hoạt động và trạng thái đầu vào
Tùy chọn nguồn kích nội hoặc kích ngoài 24 VDC

Thông số kỹ thuật chính

Số kênh đầu vào

16 kênh

Kết nối

Đầu vào: Terminal vít M3 tách rời
Bus nội bộ: qua đế R3-BSx
Nguồn nội bộ: qua đế R3-BSx

Đặc tính đầu vào

Điện trở đầu vào: 6 kΩ
Kiểu chung: Common âm (Negative common)
Tần số tối đa: 100 Hz
Thời gian ON/OFF tối thiểu: ≥ 5 ms

Phạm vi đếm xung

Mặc định: 1 – 10.000
Tối đa: 1 – 65.535 (cấu hình bằng phần mềm R3CON)
Khi tràn bộ đếm: reset và bắt đầu lại từ 1

Nguồn kích đầu vào

Kích nội (R3-PA16x)

Điện áp cảm biến: 13 VDC (tối đa 24 V không tải)
Dòng ON: ≥ 1.5 mA
Dòng OFF: ≤ 0.75 mA

Kích ngoài (R3-PA16x/A)

Điện áp cảm biến: 24 VDC
Dòng ON: ≥ 1.5 mA
Dòng OFF: ≤ 0.75 mA

Hiển thị trạng thái

RUN LED (2 màu)
- Đỏ: Bus A hoạt động
- Xanh: Bus B hoạt động
- Vàng: cả hai bus hoạt động
ERR LED (2 màu)
- Đỏ: lỗi nguồn kích
- Xanh: hoạt động bình thường
LED trạng thái đầu vào
- LED đỏ sáng khi đầu vào ON
