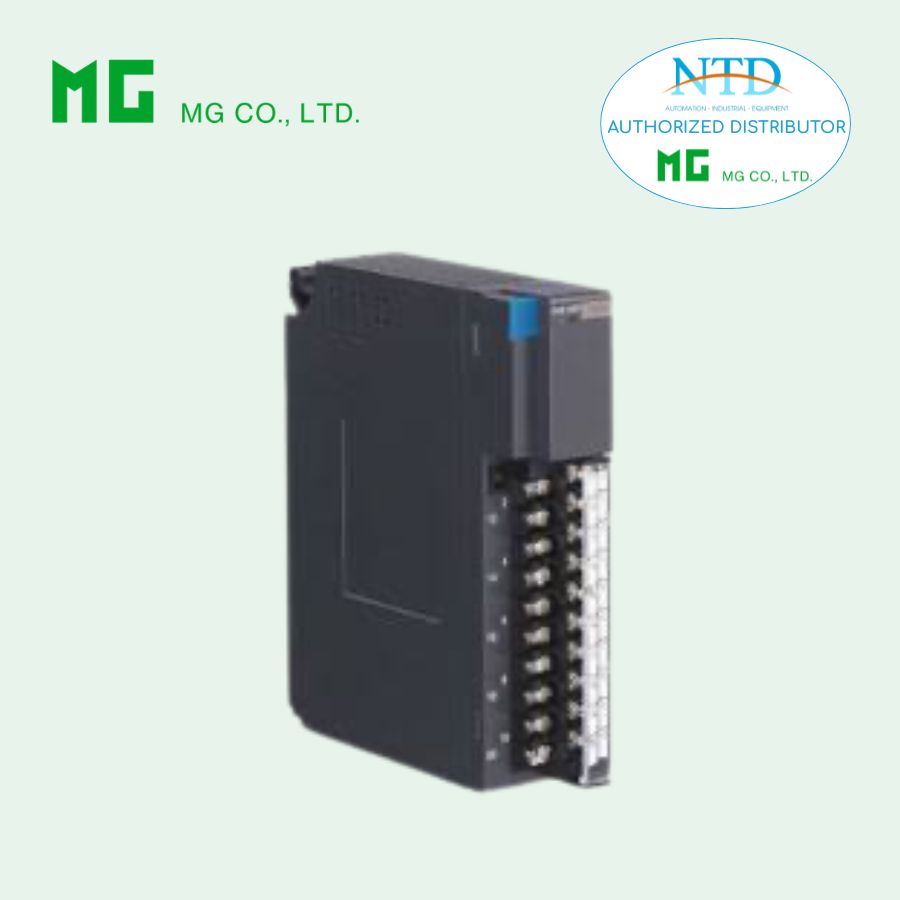

Mô-đun nguồn cấp R3-PS3 của MG (M-System)

Mô-đun nguồn R3-PS3 thuộc dòng Remote I/O R3 Series của MG (M-System), được thiết kế để cấp nguồn ổn định cho các mô-đun mạng và mô-đun I/O trong hệ thống. Thiết bị sử dụng 2 khe (double slot) trên đế lắp R3-BSx và cung cấp dòng đầu ra liên tục 2.0 A, đảm bảo khả năng vận hành ổn định cho hệ thống Remote I/O trong các ứng dụng tự động hóa công nghiệp.

Đặc điểm và tính năng

• Mô-đun nguồn dùng cho Remote I/O R3 Series.

• Dòng đầu ra liên tục 2.0 A tại 20 V DC.

• Thiết kế double slot, lắp trên đế R3-BSx.

• Đèn LED màu xanh hiển thị trạng thái cấp nguồn.

• Tích hợp RUN contact output để giám sát trạng thái nguồn.

• Cách ly giữa nguồn nội bộ – nguồn đầu vào – tiếp điểm RUN – FG.

• Tùy chọn lớp phủ bảo vệ mạch điện cho môi trường công nghiệp khắc nghiệt.

Thông tin đặt hàng

Model: R3-PS3-[1][2]

Ví dụ: R3-PS3-K3/CE/B/Q

[1] Nguồn cấp

AC

• K: 85 – 132 V AC

• K3: 100 – 120 V AC (chỉ có tùy chọn CE)

• L: 170 – 264 V AC

• L3: 200 – 240 V AC (chỉ có tùy chọn CE)

DC

• R: 24 V DC

• P: 110 V DC

[2] Tùy chọn

Tiêu chuẩn

• Trống: Không CE

• /CE: Chứng nhận CE

Kiểu vỏ

• Trống: Loại tiêu chuẩn

• /B: Kiểu B

Tùy chọn khác

• Trống: Không

• /Q: Tùy chọn đặc biệt

Tùy chọn lớp phủ (Option /Q)

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

Thông số kỹ thuật chung

• Kết nối nguồn nội bộ: Qua đế lắp R3-BSx

• Nguồn đầu vào / RUN contact: Terminal vít rời M3

• Vật liệu terminal: Thép mạ niken

• Đèn báo nguồn: LED xanh khi có nguồn

Ngõ ra tiếp điểm RUN

• Tiếp điểm đóng khi có nguồn cấp.

• Tải định mức:

  • 250 V AC / 0.5 A

  • 30 V DC / 0.5 A

• Công suất đóng cắt tối đa: 250 VA hoặc 150 W

• Điện áp đóng cắt tối đa: 250 V AC hoặc 30 V DC

• Tải tối thiểu: 1 V DC / 1 mA

• Tuổi thọ cơ khí: 2 × 10⁷ lần đóng cắt

Điều kiện lắp đặt

• Công suất tiêu thụ

  • AC: khoảng 100 VA

  • DC: khoảng 50 W hoặc 2.0 A tại 24 V

• Dòng đầu ra

  • 2.0 A liên tục tại 20 V DC

  • 2.2 A trong 10 phút

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn hoặc bụi nặng

• Lắp đặt: Đế R3-BSx

• Khối lượng: khoảng 450 g

Hiệu suất

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 V AC trong 1 phút

Tiêu chuẩn và chứng nhận

• EMC Directive

  • EN 61000-6-4 (EMI)

  • EN 61000-6-2 (EMS)

• Low Voltage Directive

  • EN 61010-1

  • EN 61010-2-201

• Cách điện tăng cường giữa nguồn nội bộ và nguồn đầu vào.

• Cách điện cơ bản giữa nguồn nội bộ và tiếp điểm RUN.
