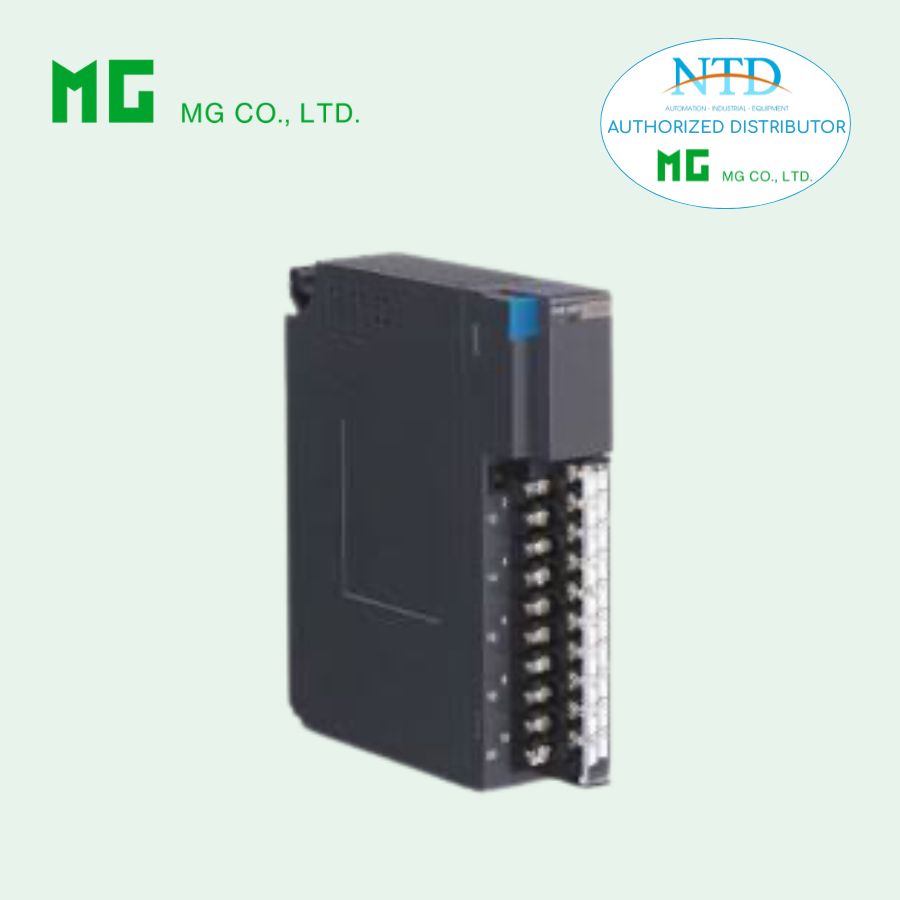

Mô-đun đầu vào RTD R3-RS8 - MG (M-System) thuộc dòng Remote I/O R3 Series, dùng để thu thập tín hiệu từ cảm biến nhiệt độ RTD với 8 kênh đầu vào cách ly, giúp đo lường và giám sát nhiệt độ chính xác trong các hệ thống tự động hóa công nghiệp. Thiết bị hỗ trợ nhiều loại cảm biến RTD, có thể cấu hình linh hoạt bằng DIP switch, đảm bảo khả năng tích hợp dễ dàng với hệ thống điều khiển trung tâm.
Mô-đun được thiết kế với khả năng cách ly giữa các kênh và bus nội bộ, giúp tăng độ ổn định và giảm nhiễu trong quá trình truyền tín hiệu. Ngoài ra, thiết bị còn hỗ trợ phát hiện lỗi cảm biến (burnout detection), cho phép cảnh báo khi xảy ra sự cố trong hệ thống đo nhiệt độ.
Đặc điểm nổi bật
-
Hỗ trợ 8 kênh đầu vào RTD, cách ly giữa các kênh
-
Lựa chọn chế độ truyền thông Single hoặc Dual
-
Hỗ trợ nhiều loại cảm biến RTD, cấu hình bằng DIP switch
-
Có thể chọn đơn vị nhiệt độ °C, °F hoặc nhiệt độ tuyệt đối
-
Tốc độ chuyển đổi 250 ms hoặc 1 giây
-
Tích hợp chức năng phát hiện đứt dây cảm biến
-
Đèn LED RUN và ERR hiển thị trạng thái hoạt động và lỗi
-
Tuyến tính hóa tín hiệu tiêu chuẩn
Thông số kỹ thuật
Số kênh đầu vào
-
8 kênh
Kết nối
-
Bus nội bộ: thông qua đế lắp đặt R3-BSx
-
Đầu vào: Terminal vít rời M3
-
Mô-men siết vít: 0.5 N·m
Cách ly
-
Cách ly giữa các kênh đầu vào và bus nội bộ
Điện trở dây dẫn tối đa
-
100 Ω mỗi dây
Dòng kích cảm biến
-
≤ 1 mA
Hiệu năng
Độ chính xác chuyển đổi
-
±1.0°C (±1.8°F)
-
±3.0°C đối với cảm biến Cu10 tại 25°C
Tốc độ chuyển đổi
-
250 ms hoặc 1 giây
Dải dữ liệu
-
°C hoặc nhiệt độ tuyệt đối: giá trị kỹ thuật ×10 (số nguyên)
-
°F: giá trị kỹ thuật (số nguyên)
Thời gian phản hồi phát hiện đứt dây
-
≤ 2 giây
Dòng tiêu thụ
-
100 mA
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm hoạt động
-
30 đến 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi nặng
Phương pháp lắp đặt
-
Đế lắp đặt R3-BSx
Khối lượng
-
Khoảng 250 g
Ứng dụng
-
Giám sát nhiệt độ trong nhà máy công nghiệp
-
Hệ thống tự động hóa và điều khiển quá trình
-
Giám sát nhiệt độ trong hệ thống năng lượng, HVAC, lò nhiệt
-
Thu thập dữ liệu nhiệt độ trong hệ thống SCADA / DCS
