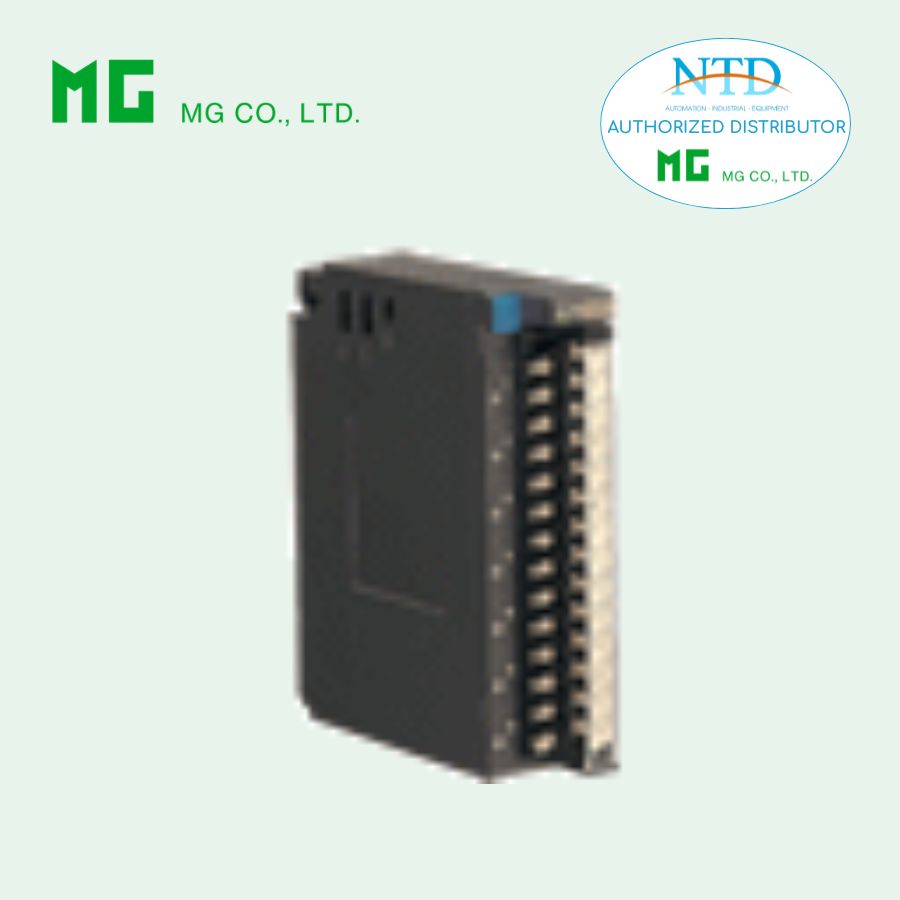

Mô-đun đầu vào RTD R3-RS8A - MG (M-System) thuộc dòng Remote I/O R3 Series, được thiết kế để thu thập tín hiệu từ cảm biến nhiệt độ RTD với 8 kênh đầu vào cách ly và độ chính xác cao. Thiết bị phù hợp cho các ứng dụng đo lường nhiệt độ yêu cầu độ chính xác cao trong hệ thống tự động hóa công nghiệp, SCADA, DCS.
Mô-đun hỗ trợ lựa chọn loại cảm biến RTD, đơn vị nhiệt độ và tốc độ chuyển đổi thông qua DIP switch bên hông thiết bị. Ngoài ra, chức năng phát hiện đứt dây cảm biến giúp hệ thống phát hiện lỗi và đưa ra cảnh báo kịp thời, đảm bảo độ tin cậy trong quá trình vận hành.
Đặc điểm nổi bật
-
8 kênh đầu vào RTD, cách ly giữa các kênh
-
Độ chính xác cao: ±0.2°C
-
Hỗ trợ chế độ truyền thông Single hoặc Dual
-
Lựa chọn loại cảm biến RTD bằng DIP switch
-
Chọn đơn vị nhiệt độ °C hoặc °F
-
Tốc độ chuyển đổi 250 ms hoặc 1 giây
-
Tích hợp phát hiện đứt dây cảm biến (burnout detection)
-
LED RUN và ERR hiển thị trạng thái hoạt động và lỗi
-
Tuyến tính hóa tín hiệu tiêu chuẩn
Thông số kỹ thuật
Số kênh đầu vào
-
8 kênh RTD độ chính xác cao
Kết nối
-
Bus nội bộ: thông qua đế lắp đặt R3-BSx
-
Đầu vào: Terminal vít rời M3
-
Mô-men siết: 0.5 N·m
Cách ly
-
Cách ly giữa các kênh đầu vào và bus nội bộ
Điện trở dây dẫn tối đa
-
10 Ω mỗi dây
Dòng kích cảm biến
-
≤ 1 mA
Hiệu năng
Độ chính xác chuyển đổi
-
±0.2°C hoặc ±0.4°F
Độ phân giải
-
0.03°C (0.1°F)
Tốc độ chuyển đổi
-
250 ms hoặc 1 giây
Dải dữ liệu
-
°C: giá trị kỹ thuật ×100 (số nguyên)
-
°F: giá trị kỹ thuật ×10 (số nguyên)
Thời gian phản hồi phát hiện đứt dây
-
≤ 2 giây
Dòng tiêu thụ
-
100 mA
Hệ số nhiệt độ
-
±0.015 %/°C
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm hoạt động
-
30 đến 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi nặng
Phương pháp lắp đặt
-
Đế lắp đặt R3-BSx
Khối lượng
-
Khoảng 250 g
Ứng dụng
-
Giám sát nhiệt độ độ chính xác cao trong công nghiệp
-
Hệ thống SCADA / DCS / PLC
-
Nhà máy điện, hóa chất, thực phẩm, HVAC
-
Hệ thống tự động hóa và thu thập dữ liệu nhiệt độ
