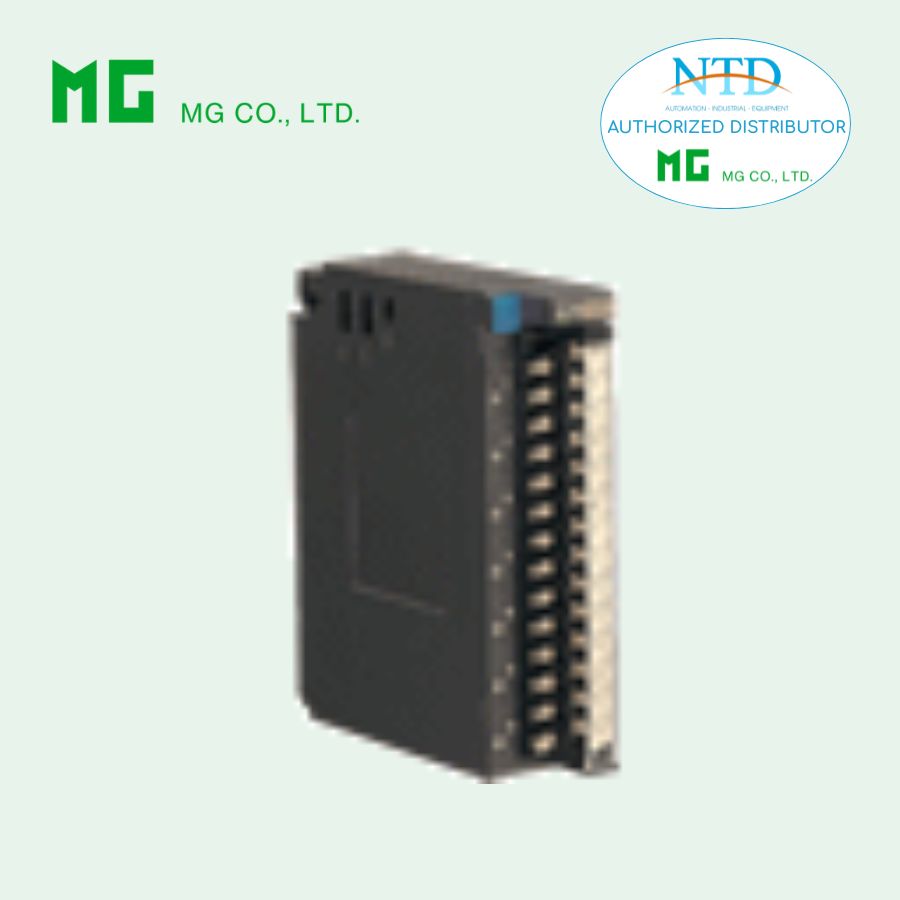

Mô-đun đầu vào Thermistor R3-RT8A - MG (M-System) thuộc dòng Remote I/O R3 Series, được thiết kế để thu thập tín hiệu nhiệt độ từ cảm biến Thermistor PB7-43 (Shibaura Electronics) với 8 kênh đầu vào cách ly. Thiết bị phù hợp cho các hệ thống giám sát và điều khiển nhiệt độ trong tự động hóa công nghiệp, kết nối với PLC, DCS hoặc SCADA.
Mô-đun cho phép lựa chọn đơn vị nhiệt độ, tốc độ chuyển đổi và chế độ phát hiện đứt dây cảm biến thông qua DIP switch bên hông thiết bị. Khi xảy ra sự cố cảm biến, hệ thống có thể phát hiện và đưa ra cảnh báo kịp thời nhằm đảm bảo độ tin cậy của hệ thống.
Đặc điểm nổi bật
-
8 kênh đầu vào Thermistor, cách ly giữa các kênh
-
Hỗ trợ cảm biến PB7-43 (Shibaura Electronics)
-
Lựa chọn đơn vị nhiệt độ °C, °F hoặc K
-
Tốc độ chuyển đổi 250 ms hoặc 1 giây
-
Phát hiện đứt dây cảm biến (burnout detection)
-
Hỗ trợ chế độ truyền thông Single hoặc Dual
-
LED RUN và ERR hiển thị trạng thái hoạt động và lỗi
-
Tuyến tính hóa tín hiệu tiêu chuẩn
Thông số kỹ thuật
Số kênh đầu vào
-
8 kênh Thermistor
Loại cảm biến hỗ trợ
-
Thermistor PB7-43 (Shibaura Electronics)
Điện áp chuẩn
-
Khoảng 4.5 VDC
-
Điện trở tiêu chuẩn 15.8 kΩ
Dải đo nhiệt độ
-
-20 đến +160°C
Dải hoạt động tiêu chuẩn
-
-10 đến +150°C
Kết nối
-
Bus nội bộ: qua đế R3-BSx
-
Đầu vào: Terminal vít rời M3
-
Mô-men siết: 0.5 N·m
Cách ly
-
Cách ly giữa các kênh đầu vào và bus nội bộ
Hiệu năng
Độ chính xác chuyển đổi
-
±0.5°C (không bao gồm điện trở dây dẫn)
Tốc độ chuyển đổi
-
250 ms hoặc 1 giây
Dải dữ liệu
-
°C: giá trị kỹ thuật ×100 (số nguyên)
-
°F, K: giá trị kỹ thuật ×10 (số nguyên)
Thời gian phản hồi phát hiện đứt dây
-
≤ 2 giây
Dòng tiêu thụ
-
60 mA
Hệ số nhiệt độ
-
±0.15 %/°C
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm hoạt động
-
30 đến 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi nặng
Phương pháp lắp đặt
-
Đế lắp đặt R3-BSx
Khối lượng
-
Khoảng 220 g
Ứng dụng
-
Giám sát nhiệt độ trong hệ thống HVAC
-
Hệ thống điều khiển nhiệt độ công nghiệp
-
Hệ thống PLC / DCS / SCADA
-
Hệ thống thu thập dữ liệu nhiệt độ nhiều điểm trong nhà máy sản xuất.
