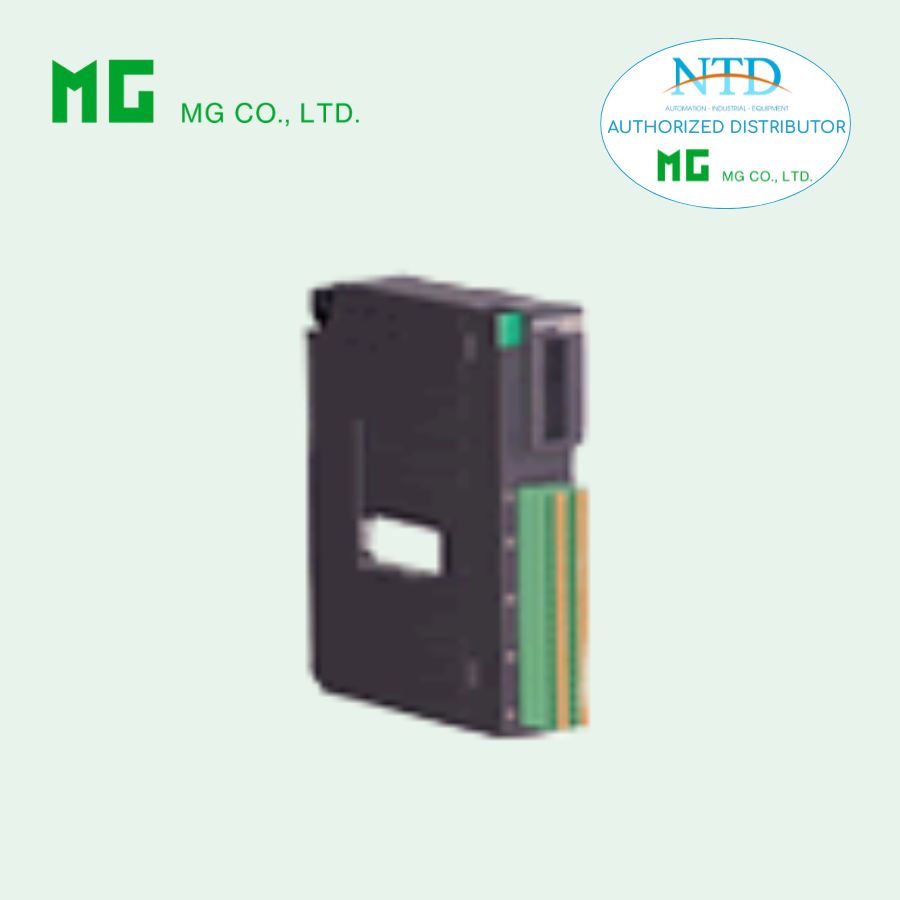

NTD là đại lý phân phối chính hãng của MG (M-System) tại Việt Nam, cung cấp đầy đủ các mô-đun Remote I/O R3 Series cùng tài liệu kỹ thuật và hỗ trợ tích hợp hệ thống.
Tính năng nổi bật
-
Mô-đun đầu vào 8 kênh dòng DC 4–20 mA.
-
Thiết kế không cách ly giữa các kênh đầu vào.
-
Tốc độ chuyển đổi dữ liệu có thể lựa chọn bằng DIP switch.
-
Hiển thị trạng thái hoạt động và lỗi bằng LED hai màu.
-
Phù hợp với các hệ thống PLC, DCS và SCADA trong công nghiệp.
Ứng dụng điển hình
-
Thu thập tín hiệu dòng 4–20 mA từ transmitter.
-
Hệ thống giám sát và điều khiển công nghiệp.
-
Hệ thống thu thập dữ liệu và điều khiển tập trung.
Thông tin đặt hàng
Model: R3-SS8N[1][2]
Ví dụ: R3-SS8NW/CE/Q
Số kênh
-
8: 8 kênh
Cách ly
-
N: Không cách ly giữa các đầu vào
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
Tiêu chuẩn và chứng nhận
-
blank: Không CE
-
/CE: Chứng nhận CE
Tùy chọn khác
-
blank: Không có
-
/Q: Tùy chọn đặc biệt
Tùy chọn với mã /Q (có thể chọn nhiều)
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Thiết lập xuất xưởng
-
/SET: Cài đặt sẵn theo Ordering Information Sheet (No. ESU-8406)
Lưu ý khi sử dụng
Kênh đầu vào không sử dụng
Các kênh không sử dụng cần được thiết lập trạng thái Unused bằng phần mềm cấu hình R3CON.
Nếu để hở kênh đầu vào, hệ thống có thể hiểu tín hiệu thấp hơn -15%, dẫn đến lỗi dữ liệu tại PLC hoặc thiết bị chủ.
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: thông qua Installation Base R3-BSx
-
Đầu vào: terminal vít tháo rời M3
-
mô-men siết: 0.5 N·m
-
-
Vật liệu terminal: thép mạ niken
-
Nguồn nội bộ: thông qua Installation Base R3-BSx
Cách ly
-
Cách ly giữa từng đầu vào và bus nội bộ hoặc nguồn nội bộ
Cấu hình
-
Tốc độ chuyển đổi: chọn bằng DIP switch bên hông
Hiển thị trạng thái
-
RUN: LED hai màu (đỏ / xanh lá)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh lá: Bus B hoạt động bình thường
-
Vàng: cả hai bus hoạt động bình thường
-
-
ERR: LED hai màu
-
Đỏ: lỗi mạch đầu vào (AD converter lỗi)
-
Xanh lá: hoạt động bình thường
-
Thông số đầu vào
Dòng DC
-
4 – 20 mA DC
Điện trở đầu vào
-
250 Ω
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90%RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nhiều
-
Lắp đặt: Installation Base R3-BSx
-
Khối lượng: 200 g
Hiệu năng
-
Độ chính xác chuyển đổi: theo bảng thông số của nhà sản xuất
-
Tốc độ chuyển đổi: 160 / 80 / 40 / 20 ms (có thể chọn)
-
Dải dữ liệu: 0 – 10000
-
Phân bổ dữ liệu: 8
-
Dòng tiêu thụ: 60 mA
-
Hệ số nhiệt: ±0.02 %/°C (±0.01 %/°F)
-
Thời gian đáp ứng: ≤ 0.2 giây (0 – 90%)
Cách điện
-
Điện trở cách điện: ≥100 MΩ (500 VDC)
-
Độ bền điện môi:
-
1500 VAC / 1 phút (giữa đầu vào và bus nội bộ hoặc nguồn nội bộ)
-
2000 VAC / 1 phút (nguồn vào với FG – cách ly trên module nguồn)
-
