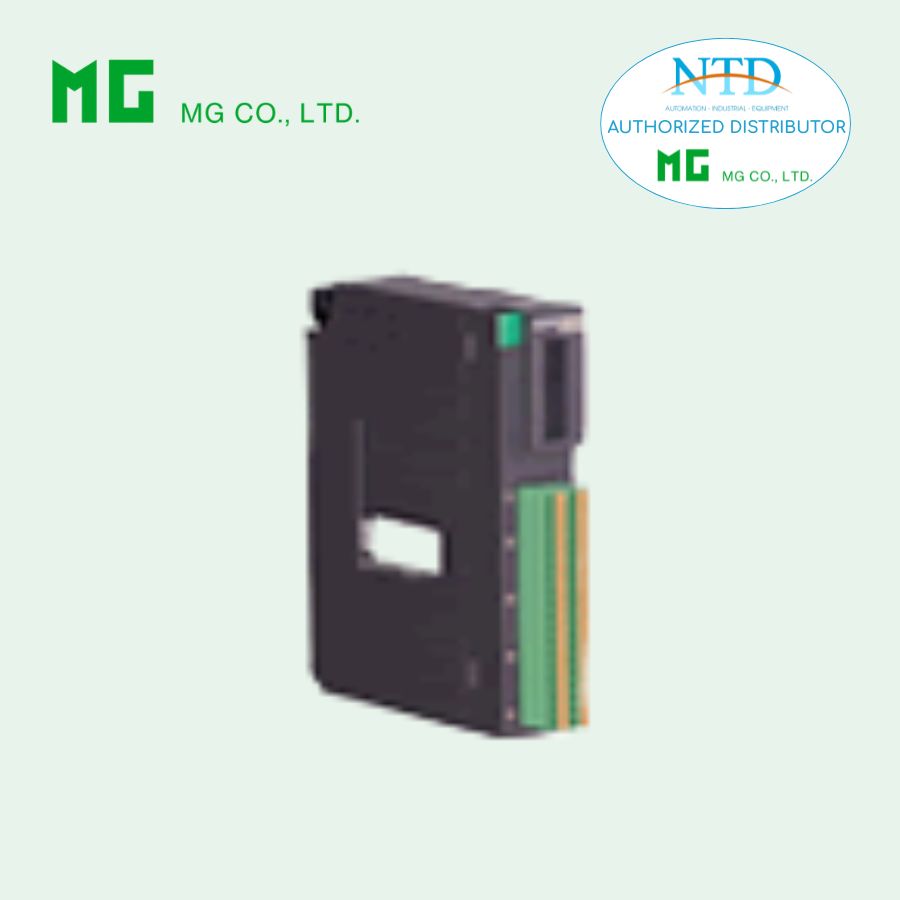

R3-SV16N là mô-đun đầu vào điện áp DC thuộc Remote I/O R3 Series của MG (M-System), cho phép thu thập tín hiệu điện áp từ các thiết bị đo lường trong hệ thống tự động hóa và truyền dữ liệu về PLC hoặc hệ thống giám sát. Thiết bị hỗ trợ 16 kênh đầu vào, thiết kế không cách ly giữa các kênh, phù hợp cho các ứng dụng giám sát nhiều tín hiệu analog trong tủ điều khiển công nghiệp.
Sản phẩm được thiết kế để lắp trên đế R3-BS, giúp mở rộng hệ thống I/O linh hoạt và đảm bảo khả năng tích hợp với nhiều giao thức truyền thông trong hệ thống điều khiển phân tán.
Đặc điểm nổi bật
-
Hỗ trợ 16 kênh đầu vào điện áp DC
-
Chấp nhận nhiều dải tín hiệu: -10 – +10 V, -5 – +5 V, 0 – 10 V, 0 – 5 V, 1 – 5 V
-
Không cách ly giữa các kênh đầu vào, tiết kiệm chi phí cho các ứng dụng đo lường tiêu chuẩn
-
DIP Switch bên hông cho phép lựa chọn dải tín hiệu và tốc độ chuyển đổi
-
Đèn RUN LED hai màu hiển thị trạng thái hoạt động của bus
-
Đèn ERR LED cảnh báo lỗi mạch đầu vào
-
Dữ liệu đầu vào được chuẩn hóa 0 – 10000 để truyền về PLC
-
Tương thích với phần mềm cấu hình PC Configurator R3CON
Ứng dụng điển hình
Mô-đun R3-SV16N MG (M-System) được sử dụng rộng rãi trong các hệ thống:
-
Hệ thống SCADA giám sát nhà máy
-
Hệ thống thu thập dữ liệu điện áp analog
-
Tủ điều khiển PLC trong dây chuyền sản xuất
-
Hệ thống giám sát năng lượng và thiết bị điện
-
Hệ thống điều khiển tự động hóa công nghiệp
Thông số kỹ thuật
Số kênh đầu vào
16 kênh
Loại tín hiệu đầu vào
Điện áp DC
Dải tín hiệu hỗ trợ
-
-10 – +10 V
-
-5 – +5 V
-
0 – 10 V
-
0 – 5 V
-
1 – 5 V
Điện trở đầu vào
≥ 1 MΩ
Cách ly
-
Không cách ly giữa các kênh
-
Cách ly giữa đầu vào và bus nội bộ
Tốc độ chuyển đổi
-
100 ms
-
50 ms
-
20 ms
-
10 ms
Phạm vi dữ liệu
0 – 10000 theo dải tín hiệu
Số điểm dữ liệu
16
Dòng tiêu thụ
100 mA
Hệ số nhiệt độ
±0.015 %/°C
(±0.03 %/°C với dải 0 – 5 V hoặc 1 – 5 V)
Điện trở cách điện
≥ 100 MΩ (500 V DC)
Độ bền điện môi
1500 V AC trong 1 phút (đầu vào – bus nội bộ)
2000 V AC trong 1 phút (nguồn – FG)
Điều kiện lắp đặt
Nhiệt độ hoạt động
-10 đến +55°C
Độ ẩm hoạt động
30 – 90 %RH (không ngưng tụ)
Môi trường
Không có khí ăn mòn hoặc bụi kim loại
Phương thức lắp đặt
Đế lắp R3-BS Series
Khối lượng
200 g
Thông tin đặt hàng
Model: R3-SV16N[1][2]
[1] Chế độ truyền thông
-
S: Single communication
-
W: Dual communication
[2] Tùy chọn
-
Blank: Không tùy chọn
-
/CE: Chứng nhận CE
-
/Q: Tùy chọn đặc biệt
Tùy chọn lớp phủ bảo vệ
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Cài đặt xuất xưởng
-
/SET: Cài đặt sẵn theo bảng thông tin đặt hàng
