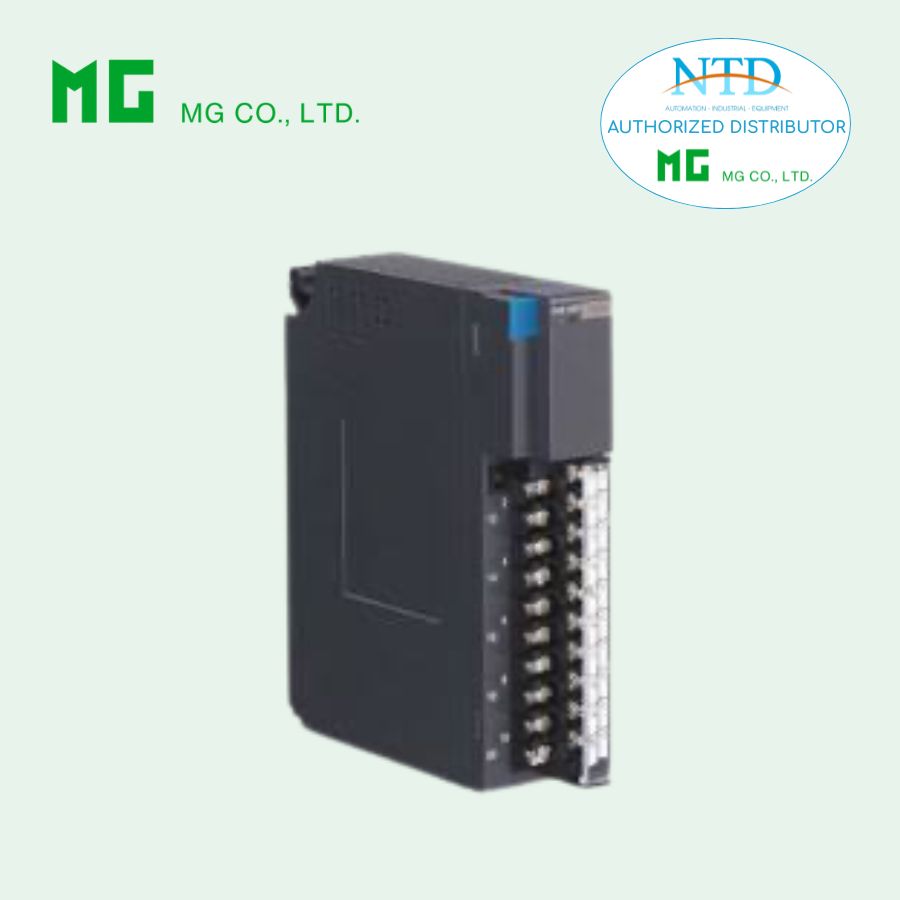

R3-SV4A là mô-đun đầu vào điện áp millivolt DC thuộc Remote I/O R3 Series của MG (M-System), được thiết kế để thu thập tín hiệu điện áp mức thấp từ các cảm biến và thiết bị đo lường công nghiệp. Thiết bị hỗ trợ 4 kênh đầu vào cách ly, giúp đảm bảo độ ổn định và an toàn tín hiệu trong các hệ thống điều khiển và giám sát.
Mô-đun hỗ trợ nhiều dải tín hiệu mV DC, phù hợp với các ứng dụng đo lường tín hiệu nhỏ như cảm biến, bộ khuếch đại tín hiệu hoặc các thiết bị đo chính xác. Thiết bị được lắp đặt trên đế R3-BS Series, cho phép tích hợp dễ dàng vào hệ thống Remote I/O và kết nối với PLC hoặc hệ thống SCADA.
Đặc điểm nổi bật
-
4 kênh đầu vào điện áp mV DC cách ly
-
Hỗ trợ nhiều dải tín hiệu millivolt
-
DIP Switch bên hông cho phép lựa chọn dải tín hiệu
-
Đèn RUN LED hai màu hiển thị trạng thái hoạt động của bus
-
Đèn ERR LED hiển thị trạng thái lỗi của mạch đầu vào
-
Chuẩn hóa dữ liệu đầu vào 0 – 10000 để truyền về PLC
-
Hỗ trợ cấu hình bằng phần mềm PC Configurator R3CON
-
Lắp đặt trên Installation Base R3-BS Series
Ứng dụng điển hình
Mô-đun R3-SV4A MG (M-System) thường được sử dụng trong các hệ thống:
-
Hệ thống SCADA giám sát nhà máy
-
Hệ thống thu thập dữ liệu analog
-
Tủ điều khiển PLC
-
Đo tín hiệu điện áp mức thấp từ cảm biến
-
Hệ thống đo lường và giám sát công nghiệp
Thông số kỹ thuật
Số kênh đầu vào
4 kênh (mV)
Loại tín hiệu đầu vào
Điện áp millivolt DC
Dải tín hiệu đầu vào
-
-100 – +100 mV
-
-60 – +60 mV
-
-50 – +50 mV
-
0 – 100 mV
-
0 – 60 mV
-
0 – 50 mV
Điện trở đầu vào
≥ 100 kΩ
Cách ly
-
Cách ly giữa các kênh đầu vào
-
Cách ly giữa đầu vào và bus nội bộ
Tốc độ chuyển đổi
-
80 ms
-
40 ms
-
20 ms
-
10 ms
Phạm vi dữ liệu
0 – 10000 theo dải tín hiệu
Số điểm dữ liệu
4
Dòng tiêu thụ
60 mA
Hệ số nhiệt độ
±0.015 %/°C
(±0.03 %/°C với dải 0 – 50 mV)
Điện trở cách điện
≥ 100 MΩ (500 V DC)
Độ bền điện môi
1500 V AC trong 1 phút (giữa các kênh đầu vào và bus nội bộ)
2000 V AC trong 1 phút (nguồn – FG)
Điều kiện lắp đặt
Nhiệt độ hoạt động
-10 đến +55°C
Độ ẩm hoạt động
30 – 90 %RH (không ngưng tụ)
Môi trường
Không có khí ăn mòn hoặc bụi kim loại
Phương thức lắp đặt
Installation Base R3-BS Series
Khối lượng
200 g
