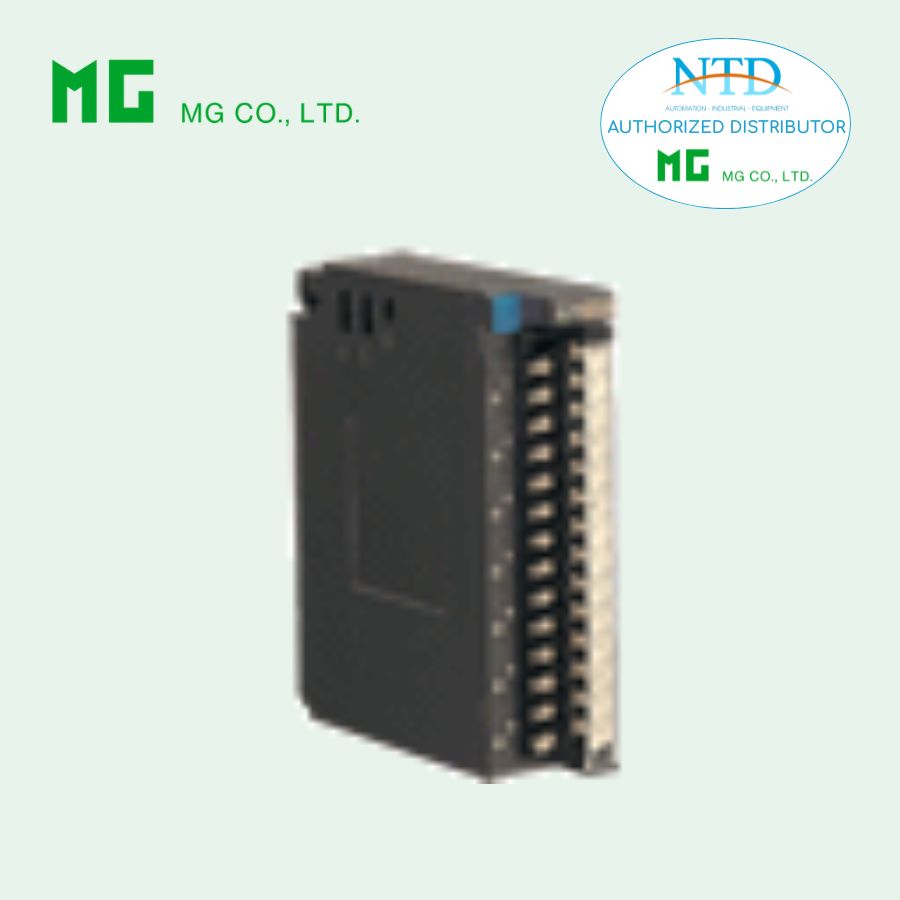

Mô-đun đầu vào điện áp DC R3-SV8 của MG (M-System)

R3-SV8 là mô-đun đầu vào điện áp DC thuộc dòng Remote I/O R3 Series của MG (M-System), cho phép thu thập và chuyển đổi tín hiệu điện áp DC từ nhiều thiết bị hiện trường vào hệ thống điều khiển trung tâm như PLC, DCS hoặc SCADA. Thiết bị hỗ trợ 8 kênh đầu vào độc lập, được cách ly hoàn toàn giữa các kênh và với bus nội bộ, đảm bảo độ chính xác và độ an toàn cao trong các hệ thống đo lường và giám sát công nghiệp.

Công ty NTD hiện là đại lý phân phối các sản phẩm MG (M-System) tại Việt Nam, cung cấp đầy đủ thiết bị chính hãng, tài liệu kỹ thuật và hỗ trợ kỹ thuật cho các hệ thống tự động hóa trong nhà máy, trạm năng lượng và hệ thống điều khiển quy trình.

Tính năng nổi bật

• Hỗ trợ 8 kênh đầu vào điện áp DC, cách ly độc lập giữa các kênh.

• Dải đo linh hoạt: hỗ trợ cả narrow span và wide span voltage.

• Có thể lựa chọn dải đo bằng công tắc DIP trên thân mô-đun.

• Tốc độ chuyển đổi dữ liệu có thể chọn: 160 / 80 / 40 / 20 ms.

• Đèn LED RUN và ERR hai màu giúp giám sát trạng thái hoạt động và lỗi hệ thống.

• Hỗ trợ bus truyền thông đơn (Single) hoặc kép (Dual).

• Có tùy chọn phủ bảo vệ bo mạch (silicone, polyurethane hoặc rubber) giúp tăng độ bền trong môi trường công nghiệp khắc nghiệt.

• Thiết kế mô-đun gắn trên đế R3-BSx, thuận tiện cho lắp đặt và bảo trì.

Ứng dụng

R3-SV8 MG (M-System) được sử dụng rộng rãi trong các hệ thống:

• Thu thập tín hiệu điện áp từ cảm biến và thiết bị đo lường.

• Hệ thống PLC / DCS / SCADA trong nhà máy sản xuất.

• Hệ thống giám sát năng lượng và điều khiển quy trình.

• Giám sát tín hiệu analog trong nhà máy điện, trạm nước, xử lý nước thải.

• Tích hợp dữ liệu tín hiệu điện áp vào hệ thống Remote I/O.

Thông số kỹ thuật chính

Số kênh đầu vào

• 8 kênh

Dải tín hiệu đầu vào

Narrow Span

• -1 đến +1 V DC

• 0 đến 1 V DC

Wide Span

• -10 đến +10 V DC

• -5 đến +5 V DC

• 0 đến 10 V DC

• 0 đến 5 V DC

• 1 đến 5 V DC

Điện trở đầu vào

• ≥ 100 kΩ (narrow span)

• ≥ 1 MΩ (wide span)

Tốc độ chuyển đổi

• 160 / 80 / 40 / 20 ms (có thể lựa chọn)

Dải dữ liệu

• 0 – 10000 theo dải đầu vào

Độ chính xác chuyển đổi

• Theo bảng thông số của nhà sản xuất

Dòng tiêu thụ

• 100 mA

Hệ số nhiệt độ

• ±0.015 %/°C

• ±0.03 %/°C với dải 0 – 5 V hoặc 1 – 5 V

Cách ly

• Giữa các kênh đầu vào và bus nội bộ

Điện trở cách ly

• ≥ 100 MΩ với 500 V DC

Độ bền điện môi

• 1000 V AC trong 1 phút (giữa các kênh đầu vào và bus nội bộ)

• 2000 V AC trong 1 phút (nguồn với FG)

Điều kiện lắp đặt

Nhiệt độ hoạt động

• -10 đến +55°C

Độ ẩm hoạt động

• 30 – 90 %RH (không ngưng tụ)

Môi trường

• Không có khí ăn mòn hoặc bụi dẫn điện

Kiểu lắp đặt

• Gắn trên đế R3-BSx Installation Base

Khối lượng

• 250 g
