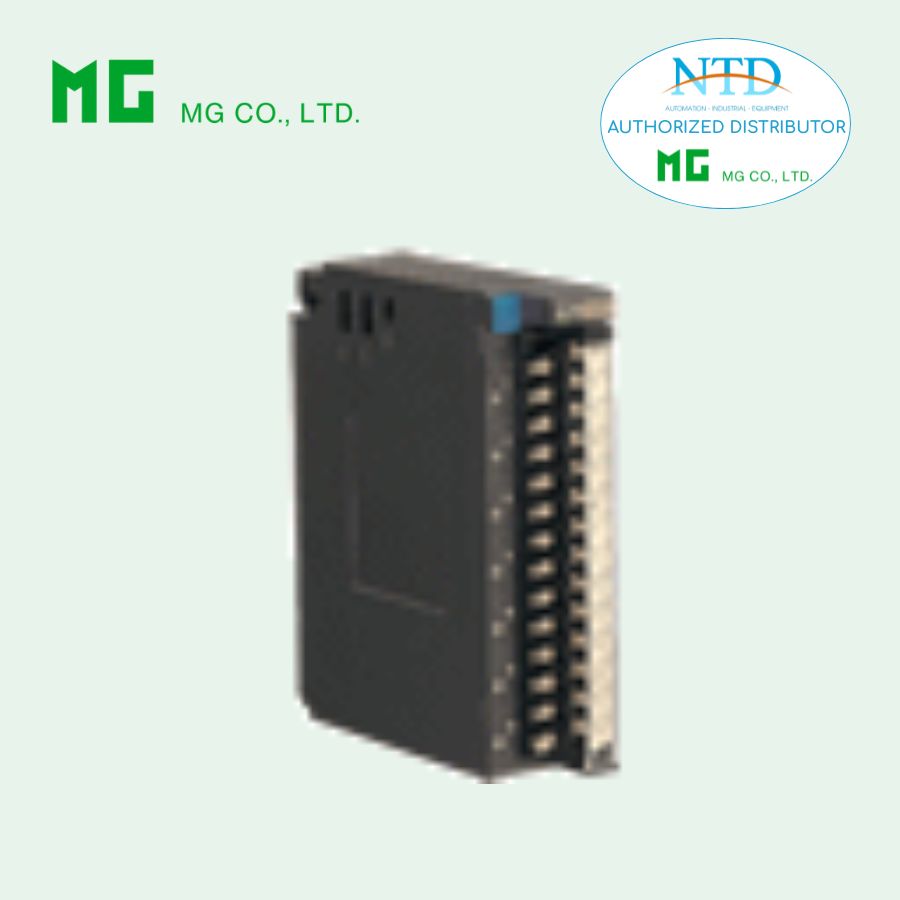

R3-SV8A là mô-đun đầu vào điện áp DC millivolt (mV) thuộc dòng Remote I/O R3 Series của MG (M-System), được thiết kế để thu thập tín hiệu điện áp mức thấp từ các thiết bị đo lường trong hệ thống tự động hóa công nghiệp. Thiết bị hỗ trợ 8 kênh đầu vào độc lập, mỗi kênh được cách ly với nhau và với bus nội bộ nhằm đảm bảo độ chính xác cao và an toàn cho hệ thống.
Công ty NTD là đại lý phân phối chính hãng các sản phẩm MG (M-System) tại Việt Nam, cung cấp thiết bị, tài liệu kỹ thuật và giải pháp tích hợp cho các hệ thống PLC, DCS và SCADA trong công nghiệp.
Tính năng nổi bật
-
Hỗ trợ 8 kênh đầu vào điện áp DC mức millivolt (mV).
-
Cách ly hoàn toàn giữa các kênh và bus nội bộ, tăng độ ổn định và an toàn hệ thống.
-
Dải đo có thể lựa chọn bằng công tắc DIP trên thân thiết bị.
-
Tốc độ chuyển đổi dữ liệu 160 / 80 / 40 / 20 ms có thể lựa chọn.
-
Đèn LED RUN và ERR hai màu giúp theo dõi trạng thái hoạt động và lỗi.
-
Hỗ trợ chế độ truyền thông Single hoặc Dual bus.
-
Có thể tùy chọn phủ bảo vệ bo mạch để tăng độ bền trong môi trường công nghiệp khắc nghiệt.
-
Lắp đặt dễ dàng trên đế R3-BSx Installation Base của hệ thống Remote I/O R3 Series.
Ứng dụng
R3-SV8A MG (M-System) được sử dụng trong nhiều hệ thống đo lường và giám sát công nghiệp như:
-
Thu thập tín hiệu millivolt từ cảm biến đo lường.
-
Hệ thống PLC / DCS / SCADA trong nhà máy sản xuất.
-
Hệ thống giám sát quá trình trong nhà máy điện, xi măng, hóa chất.
-
Hệ thống đo lường tín hiệu analog mức thấp.
-
Các hệ thống Remote I/O yêu cầu đo tín hiệu điện áp độ chính xác cao.
Thông số kỹ thuật chính
Số kênh đầu vào
-
8 kênh (mV)
Dải tín hiệu đầu vào
-
-100 đến +100 mV DC
-
-60 đến +60 mV DC
-
-50 đến +50 mV DC
-
0 đến 100 mV DC
-
0 đến 60 mV DC
-
0 đến 50 mV DC
Điện trở đầu vào
-
≥ 100 kΩ
Tốc độ chuyển đổi
-
160 / 80 / 40 / 20 ms (có thể lựa chọn)
Dải dữ liệu
-
0 – 10000 theo dải đầu vào
Độ chính xác chuyển đổi
-
Theo bảng thông số của nhà sản xuất
Dòng tiêu thụ
-
100 mA
Hệ số nhiệt độ
-
±0.015 %/°C
-
±0.03 %/°C với dải 0 – 50 mV
Cách ly
-
Giữa các kênh đầu vào và bus nội bộ
Điện trở cách ly
-
≥ 100 MΩ với 500 V DC
Độ bền điện môi
-
1000 V AC trong 1 phút (giữa các kênh đầu vào và bus nội bộ)
-
2000 V AC trong 1 phút (nguồn với FG)
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm hoạt động
-
30 – 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi dẫn điện
Kiểu lắp đặt
-
Gắn trên đế R3-BSx Installation Base
Khối lượng
-
250g
