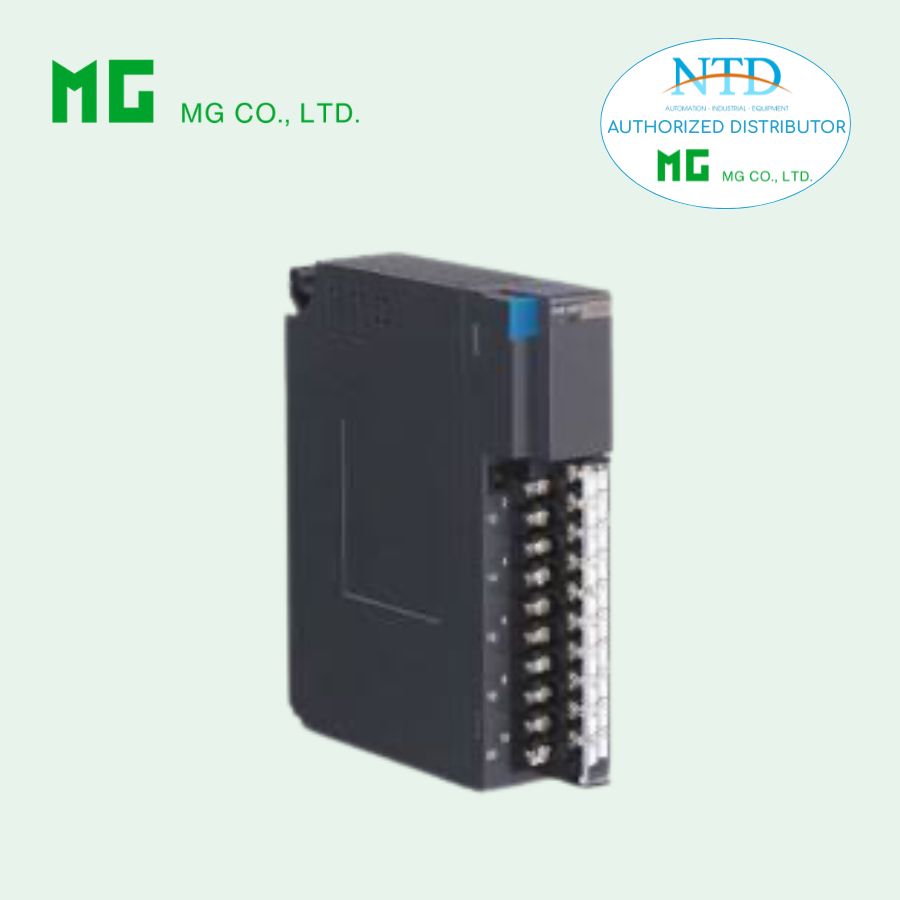

R3-SV8N là mô-đun đầu vào điện áp DC thuộc dòng Remote I/O R3 Series của MG (M-System), được thiết kế để thu thập và chuyển đổi tín hiệu điện áp từ các thiết bị hiện trường về hệ thống điều khiển trung tâm. Thiết bị hỗ trợ 8 kênh đầu vào, cấu trúc không cách ly giữa các kênh, phù hợp cho các ứng dụng giám sát tín hiệu điện áp trong hệ thống tự động hóa công nghiệp.
Công ty NTD là đại lý phân phối chính hãng các sản phẩm MG (M-System) tại Việt Nam, cung cấp đầy đủ thiết bị, tài liệu kỹ thuật và giải pháp tích hợp cho các hệ thống PLC, DCS và SCADA trong nhiều ngành công nghiệp.
Tính năng nổi bật
-
Hỗ trợ 8 kênh đầu vào điện áp DC.
-
Không cách ly giữa các kênh đầu vào, giúp tối ưu chi phí cho hệ thống.
-
Dải đo có thể lựa chọn bằng công tắc DIP trên thân thiết bị.
-
Tốc độ chuyển đổi 100 / 50 / 20 / 10 ms có thể lựa chọn.
-
Đèn LED RUN và ERR hai màu hiển thị trạng thái hoạt động và lỗi thiết bị.
-
Hỗ trợ chế độ truyền thông Single hoặc Dual bus.
-
Cho phép cấu hình các kênh không sử dụng bằng phần mềm PC Configurator R3CON.
-
Lắp đặt trên đế R3-BSx Installation Base trong hệ thống Remote I/O R3 Series.
Ứng dụng
R3-SV8N MG (M-System) được sử dụng trong nhiều hệ thống đo lường và điều khiển như:
-
Thu thập tín hiệu điện áp DC trong hệ thống PLC / DCS / SCADA.
-
Hệ thống giám sát thiết bị và dây chuyền sản xuất.
-
Nhà máy điện, xi măng, hóa chất, dầu khí.
-
Hệ thống điều khiển và giám sát quá trình công nghiệp.
-
Các hệ thống Remote I/O cần thu thập nhiều tín hiệu điện áp DC.
Thông số kỹ thuật chính
Số kênh đầu vào
-
8 kênh
Dải tín hiệu đầu vào
-
-10 đến +10 V DC
-
-5 đến +5 V DC
-
0 đến 10 V DC
-
0 đến 5 V DC
-
1 đến 5 V DC
Điện trở đầu vào
-
≥ 1 MΩ
Tốc độ chuyển đổi
-
100 / 50 / 20 / 10 ms (có thể lựa chọn)
Dải dữ liệu
-
0 – 10000 theo dải đầu vào
Phân bổ dữ liệu
-
8
Dòng tiêu thụ
-
100 mA
Hệ số nhiệt độ
-
±0.015 %/°C
-
±0.03 %/°C với dải 0 – 5 V hoặc 1 – 5 V
Cách ly
-
Đầu vào với bus nội bộ hoặc nguồn nội bộ
Điện trở cách ly
-
≥ 100 MΩ với 500 V DC
Độ bền điện môi
-
1500 V AC trong 1 phút (đầu vào với bus nội bộ hoặc nguồn)
-
2000 V AC trong 1 phút (nguồn với FG)
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm hoạt động
-
30 – 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi dẫn điện
Kiểu lắp đặt
-
Gắn trên đế R3-BSx Installation Base
Khối lượng
-
200 g
