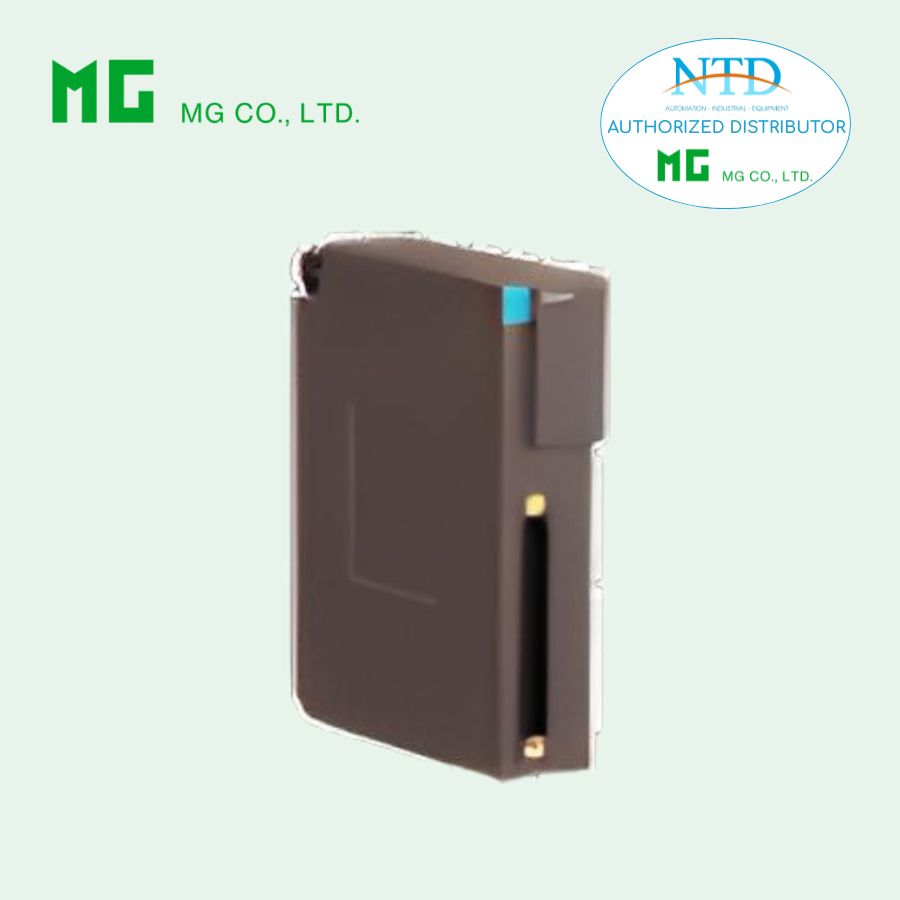

Mô-đun hỗ trợ hai chế độ truyền thông (Single hoặc Dual), có chức năng giữ đầu ra khi lỗi truyền thông, cùng với đèn LED hiển thị trạng thái hoạt động giúp giám sát hệ thống dễ dàng. Thiết bị được lắp đặt trên đế R3-BSx của hệ thống Remote I/O.
NTD là đơn vị cung cấp các thiết bị M-System (MG) tại Việt Nam, bao gồm các mô-đun Remote I/O phục vụ cho các hệ thống điều khiển quá trình, tự động hóa nhà máy và giám sát tín hiệu công nghiệp.
Đặc điểm nổi bật của R3-YS4
-
4 kênh đầu ra dòng 4–20 mA
-
Cách ly giữa các kênh đầu ra và bus nội bộ
-
Hỗ trợ hai chế độ truyền thông: Single / Dual
-
Tùy chọn điện trở tải tối đa 600 Ω
-
Chức năng giữ đầu ra khi lỗi truyền thông
-
Đèn LED RUN và ERR hiển thị trạng thái hoạt động
-
Lắp đặt trên đế R3-BSx
Thông tin đặt hàng
Model: R3-YS4[1][2]
Ví dụ: R3-YS4W/H/CE/Q
Số kênh
-
4: 4 kênh đầu ra
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
Điện trở tải
-
(để trống): ≤ 300 Ω
-
/H: ≤ 600 Ω
Tiêu chuẩn
-
(để trống): Không CE
-
/CE: Có chứng nhận CE
Tùy chọn khác
-
(để trống): Không tùy chọn
-
/Q: Tùy chọn đặc biệt
Tùy chọn của mã /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Cài đặt xuất xưởng theo yêu cầu
-
/SET: Cài đặt theo bảng thông tin đặt hàng (No. ESU-8370)
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: qua đế R3-BSx
-
Đầu ra: terminal vít M3 tháo rời (mô-men siết 0.5 N·m)
-
Nguồn nội bộ: qua đế R3-BSx
Vật liệu terminal: thép mạ nickel
Cách ly
-
Output 1 → Output 4 cách ly với nhau và với bus nội bộ hoặc nguồn nội bộ
Chức năng giữ đầu ra
Có thể cấu hình bằng DIP switch bên hông module khi xảy ra lỗi truyền thông.
Đèn báo trạng thái
RUN LED (2 màu)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: cả hai bus hoạt động bình thường
ERR LED (2 màu)
-
Đỏ: lỗi đầu ra
-
Xanh: hoạt động bình thường
Thông số đầu ra
-
Dải đầu ra: 4 – 20 mA DC
-
Điện trở tải:
-
300 Ω tối đa
-
600 Ω tối đa với tùy chọn /H
-
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: đế R3-BSx
-
Khối lượng: 200 g
Hiệu năng
-
Độ chính xác chuyển đổi: ±0.05 %
-
Dải dữ liệu: 0 – 10000 của dải đầu ra
-
Phân bổ dữ liệu: 4 kênh
-
Dòng tiêu thụ:
-
180 mA
-
260 mA với tùy chọn /H
-
Hệ số nhiệt độ
-
±0.015 %/°C
Thời gian đáp ứng
-
≤ 0.2 giây (0 – 90%)
Cách điện
Điện trở cách điện
-
≥ 100 MΩ tại 500 VDC
Độ bền điện môi
-
1500 VAC / 1 phút
(giữa các kênh đầu ra và bus nội bộ hoặc nguồn nội bộ) -
2000 VAC / 1 phút
(nguồn với FG – cách ly tại module nguồn)
Tiêu chuẩn & chứng nhận
Tuân thủ tiêu chuẩn EU:
EMC Directive
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
RoHS Directive
Chức năng hoạt động
OUTPUT HOLD hoặc OUTPUT OFF
Trong điều kiện bình thường, mô-đun xuất tín hiệu từ bus A ưu tiên.
Khi phát hiện lỗi truyền thông:
-
Tín hiệu đầu ra sẽ chuyển sang dữ liệu từ bus B
Nếu cả hai bus đều lỗi, module có hai chế độ:
Output Hold
-
Giữ nguyên giá trị đầu ra hiện tại cho đến khi truyền thông được khôi phục.
Output OFF
-
Xuất giá trị -15% và chờ cho đến khi truyền thông được khôi phục.
Khi khởi động hệ thống, module sẽ xuất -15% cho đến khi truyền thông được thiết lập và nhận dữ liệu bình thường.
