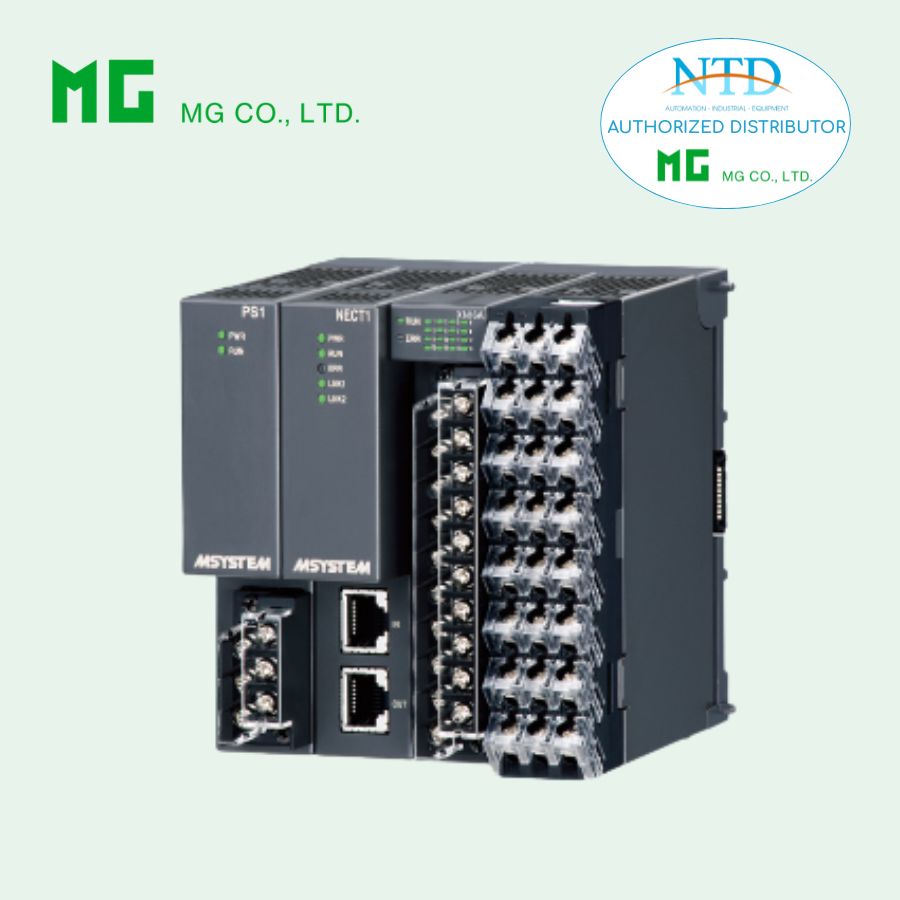

HỆ THỐNG REMOTE I/O R30 SERIES CỦA MG (M-SYSTEM)

R30 SERIES – HỆ THỐNG REMOTE I/O – MG (M-SYSTEM)

Thông tin sản phẩm

Dòng: Remote I/O R30 Series
Loại: Hệ thống Remote I/O đa dạng (Analog / Digital / Fieldbus)
Ứng dụng: DCS, PLC, hệ thống điều khiển công nghiệp
Cấu trúc: Module rời (Network + I/O + Nguồn + Base)
Kiểu lắp: DIN rail hoặc lắp panel

Chức năng & đặc điểm

• Hệ thống Remote I/O trao đổi tín hiệu analog và digital với các mạng fieldbus (EtherCAT, CC-Link, Modbus/TCP, OPC UA…)

• Cho phép kết hợp linh hoạt các module

• Không cần cấu hình phức tạp

• Bus nội bộ tốc độ cao → phản hồi nhanh (~1 ms)

• Thiết kế tiết kiệm không gian

• Hỗ trợ mở rộng I/O dễ dàng

Cấu trúc hệ thống

1. Network Module (Module mạng)

• Chuyển đổi dữ liệu giữa fieldbus và các module I/O

• Hoạt động như gateway

Các loại:

• NCIE1: CC-Link IE Field

• NCIT1: CC-Link IE TSN

• NE1: Ethernet (Modbus/TCP)

• NECT1: EtherCAT

• NOUA1: OPC UA

2. Interface I/O Module (Gateway trung gian)

• Xử lý dữ liệu giữa các giao thức khác nhau

Các loại:

• GCIE1: CC-Link IE

• GECT1: EtherCAT

Chế độ truyền thông:

• S: Single

3. I/O Modules (Module vào/ra)

Ngõ vào Analog

• SV2: Voltage/Current – 2 kênh

• SV4: Voltage/Current – 4 kênh

• SVF4: Voltage/Current tốc độ cao – 4 kênh

• TS4: Thermocouple – 4 kênh

• RS4: RTD – 4 kênh

• MS4: Biến trở – 4 kênh

• CT4E: Dòng AC – 4 kênh

• US2 / US4: Universal input – 2 / 4 kênh

Ngõ ra Analog

• YV4: Điện áp DC – 4 kênh

• YS4: Dòng DC – 4 kênh

Ngõ vào xung

• PA2: Pulse input – 2 kênh

Ngõ vào số

• XN16A: Digital input – 16 kênh

Ngõ ra số

• YN16A: NPN transistor – 16 kênh

• YN16C: PNP transistor – 16 kênh

Chế độ truyền thông:

• S: Single

4. Power Supply Module (Nguồn)

• PS1: Nguồn cấp (800 mA)

• Nguồn vào:

  • R: 24 VDC

5. Base (Đế gắn module)

Base tiêu chuẩn (R30BS):

• 02 / 04 / 06 / 08 / 12 / 16 slots

Base mở rộng (R30EBS):

• 04 / 08 slots

6. Module phụ

• DM: Module che trống (Blank filler)

Nguyên lý hoạt động hệ thống

• Base cấp nguồn nội bộ cho toàn hệ thống

• Network module giao tiếp với PLC/DCS

• I/O module xử lý tín hiệu vào/ra

• Power module cấp nguồn 24 VDC

• Giao tiếp nội bộ tốc độ cao (~1 ms)

Thông tin đặt hàng (Ordering Information)

Network Module

MODEL: R30–[Loại]
Ví dụ: R30-NECT1

I/O Module

MODEL: R30–[Loại][Mode]
Ví dụ: R30-SV4S

Power Module

MODEL: R30–PS1–R

Base

MODEL: R30–BS[slot]
Ví dụ: R30-BS08

Phần mềm liên quan

• R30CFG: cấu hình hệ thống R30

• R3CON: dùng khi mở rộng R30EBS

• Kết nối PC qua USB Mini-B

Thông số kỹ thuật chung

Truyền thông nội bộ

• Chu kỳ đọc: ~1 ms

Chuyển đổi dữ liệu

• Phụ thuộc module I/O

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Nhiệt độ lưu trữ: -20 → +65°C

• Độ ẩm: 10 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Lắp đặt: DIN rail hoặc panel

Hiệu năng hệ thống (Bus nội bộ)

Với R30EBS:

• Chu kỳ = 6 ms × số module + 10 ms

Ví dụ:
4 module → 6 × 4 + 10 = 34 ms

Tiêu chuẩn & chứng nhận

• EMC:

  • EN 61000-6-4 (EMI)

  • EN 61000-6-2 (EMS)

• RoHS

Vật liệu & cơ khí

• Vỏ: Nhựa chống cháy (màu xám)

• Khối lượng: tùy module
