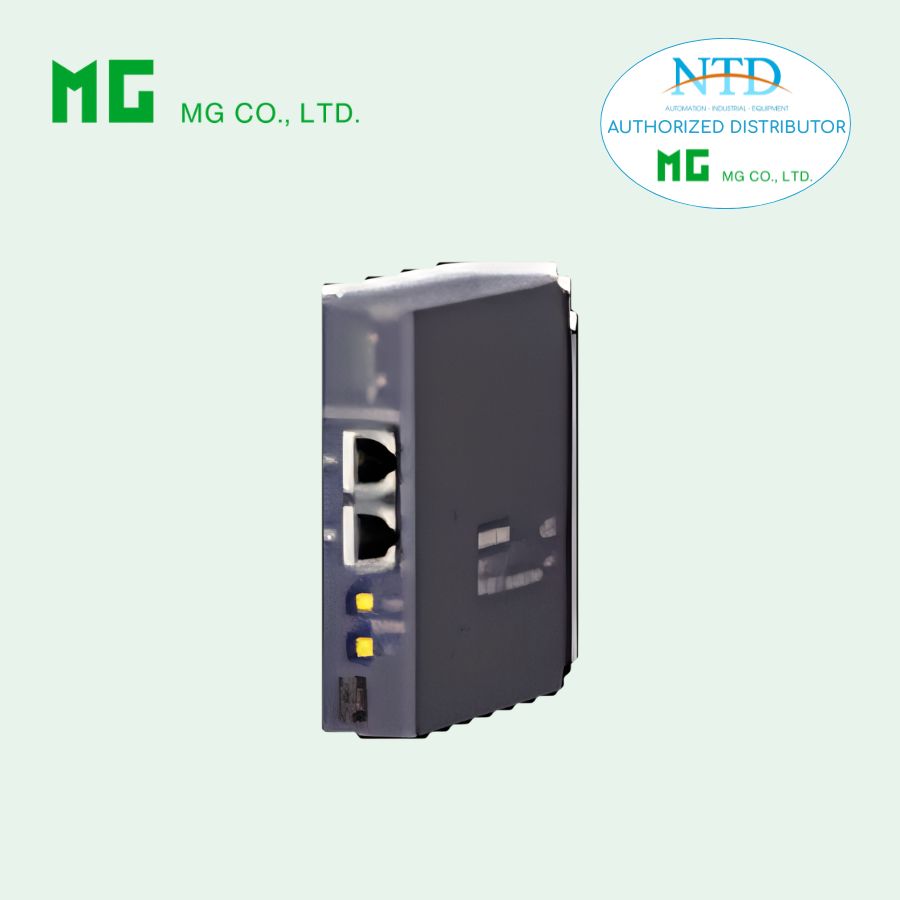

MÔ ĐUN CC-LINK INTERFACE R30GCIE1 CỦA MG (M-SYSTEM)

R30GCIE1 – CC-LINK INTERFACE MODULE – MG (M-SYSTEM)

Thông tin sản phẩm

Model: R30GCIE1S[/Q]
Dòng: Remote I/O R30 Series
Loại: Module giao tiếp CC-Link IE Field (Gateway)
Chức năng: Chuyển đổi dữ liệu giữa CC-Link IE Field và các mạng khác
Kiểu lắp: Gắn trên base R30BS

Chức năng & đặc điểm

• Hoạt động như gateway cho mạng CC-Link IE Field

• Cho phép dữ liệu CC-Link IE được xử lý bởi các network module khác (EtherCAT, Modbus TCP,…)

• Được nhận dạng như module I/O analog hỗn hợp (AIO) trong hệ R30

• Hoạt động như slave station trên CC-Link IE Field

• Tương thích tương tự module R30NCIE1

Ứng dụng điển hình

• Gateway giữa:

  • CC-Link IE Field ↔ EtherCAT

  • CC-Link IE Field ↔ các mạng khác

MODEL: R30GCIE1S[1]

Thông tin đặt hàng

Ví dụ: R30GCIE1S/Q

Chế độ truyền thông

• S: Single

[1] Tùy chọn

• Blank: Không tùy chọn

• /Q: Có tùy chọn

Tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Rubber

Lưu ý quan trọng

• Sử dụng với:

  • R30NECT1 (EtherCAT) firmware ≥ V1.04.10

  • R30NCIE1 (CC-Link IE) firmware ≥ V1.01.13

Sản phẩm liên quan

• Phần mềm cấu hình: R30CFG

• Kết nối PC: USB Mini-B

Kết nối & cấu trúc

• CC-Link IE Field: RJ-45

• Bus nội bộ: qua base R30BS

• Nguồn: qua base R30BS

Cách ly

• CC-Link IE ↔ bus nội bộ / nguồn

Đèn LED trạng thái

• RUN

• RD (Receive Data)

• SD (Send Data)

• D LINK

• ERR

• L ER

• LINK

Thông số truyền thông CC-Link IE Field

• Chuẩn: IEEE 802.3

• Tốc độ: 1 Gbps (1000BASE-T)

• Cáp:

  • CAT5e

  • Twisted pair, double shield

• Topology:

  • Line

  • Star

  • Ring

Thông số mạng

• Số station tối đa: 120 slave

• Khoảng cách tối đa: 100 m / segment

• Station type: Remote device station

• Network No.: 1 – 239 (default: 1)

Link device

• RX / RY: 128 points

• RWw / RWr: 64 points

Dữ liệu truyền thông

• Input: 4 words

• Output: 4 words

• Tổng: 4 điểm vào + 4 điểm ra

• Module được xem như:

  • Analog I/O mixed module (AIO4)

Hiệu năng

• Chu kỳ bus nội bộ: ~1 ms

Nguồn cấp

• Dòng tiêu thụ: ≤ 140 mA

• Nguồn: qua base R30BS

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Nhiệt độ lưu trữ: -20 → +65°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Kiểu lắp: Base R30BS

• Khối lượng: 125 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp

• 1500 VAC / 1 phút

  • CC-Link IE ↔ bus nội bộ

  • Nguồn ↔ FE
