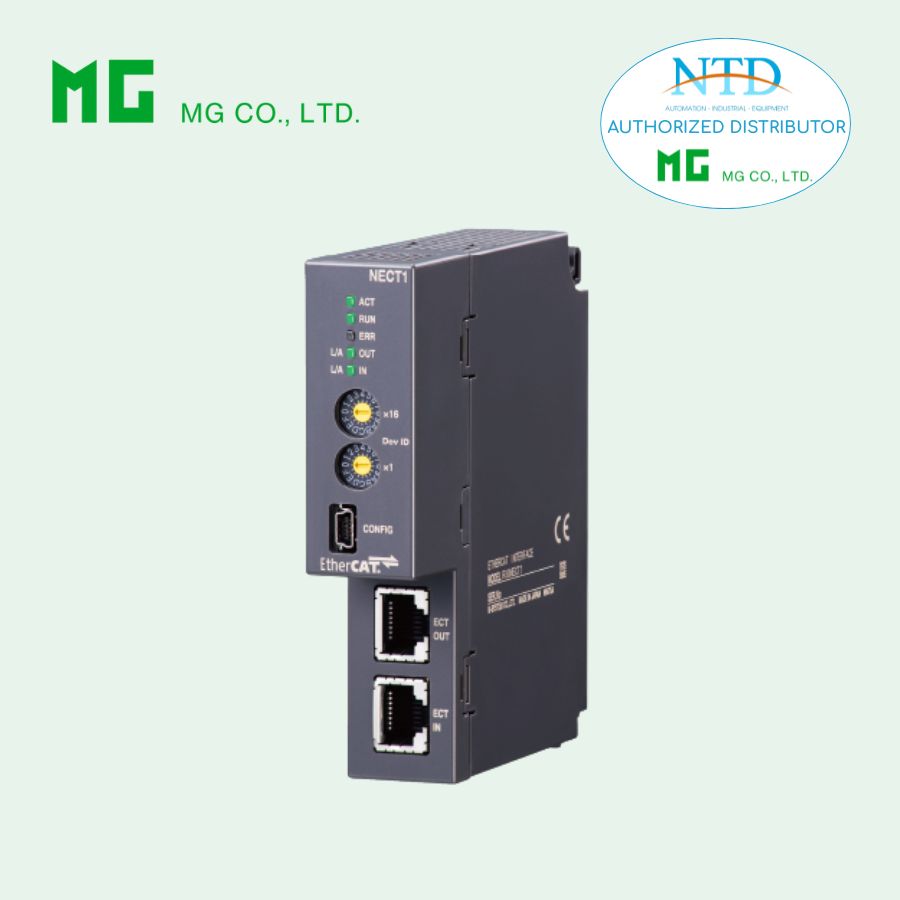

MÔ ĐUN ETHERCAT INTERFACE I/O R30GECT1 CỦA MG (M-SYSTEM)

R30GECT1 – ETHERCAT INTERFACE I/O MODULE – MG (M-SYSTEM)

Thông tin sản phẩm

Model: R30GECT1S[/Q]
Dòng: Remote I/O R30 Series
Loại: Module giao tiếp EtherCAT (Gateway)
Chức năng: Chuyển đổi dữ liệu EtherCAT sang các giao thức khác
Kiểu lắp: Gắn trên base R30BS

Chức năng & đặc điểm

• Hoạt động như gateway EtherCAT trong hệ R30

• Cho phép dữ liệu EtherCAT được xử lý bởi các network module khác (CC-Link IE, Modbus TCP,…)

• Được nhận dạng như module I/O analog hỗn hợp (AIO)

• Hoạt động như slave station EtherCAT (tương tự R30NECT1)

Ứng dụng điển hình

• Gateway giữa:

  • EtherCAT ↔ CC-Link IE Field

  • EtherCAT ↔ các mạng công nghiệp khác

MODEL: R30GECT1S[1]

Thông tin đặt hàng

Ví dụ: R30GECT1S/Q

Chế độ truyền thông

• S: Single

[1] Tùy chọn

• Blank: Không tùy chọn

• /Q: Có tùy chọn

Tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Rubber

Lưu ý quan trọng

• Sử dụng với:

  • R30NECT1 (EtherCAT) firmware ≥ V1.04.10

  • R30NCIE1 (CC-Link IE) firmware ≥ V1.01.13

Sản phẩm liên quan

• Phần mềm cấu hình: R30CFG

• File cấu hình: ESI file (EtherCAT)

• Kết nối PC: USB Mini-B

Kết nối & cấu trúc

• EtherCAT: RJ-45

• Bus nội bộ: qua base R30BS

• Nguồn: qua base R30BS

Cách ly

• EtherCAT ↔ bus nội bộ / nguồn

Đèn LED trạng thái

• PWR

• RUN

• ERR

• L/A IN

• L/A OUT

Thông số truyền thông EtherCAT

• Chuẩn: IEEE 802.3u

• Tốc độ: 100 Mbps (Full-duplex)

• Chuẩn vật lý: 100BASE-TX

• Cáp: CAT5e (STP)

Thông số mạng

• Khoảng cách tối đa: 100 m / node

• Địa chỉ: cài bằng rotary switch

• Yêu cầu master hỗ trợ MDP (Modular Device Profile)

Dữ liệu truyền thông

• Input: 4 words

• Output: 4 words

• Module được xem như:

  • Analog I/O mixed module (AIO4)

Hiệu năng

• Chu kỳ bus nội bộ: ~1 ms

Nguồn cấp

• Dòng tiêu thụ: ≤ 80 mA

• Nguồn: qua base R30BS

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Nhiệt độ lưu trữ: -20 → +65°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Kiểu lắp: Base R30BS

• Khối lượng: 110 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp

• 1500 VAC / 1 phút

  • EtherCAT ↔ bus nội bộ

  • Nguồn ↔ FE
