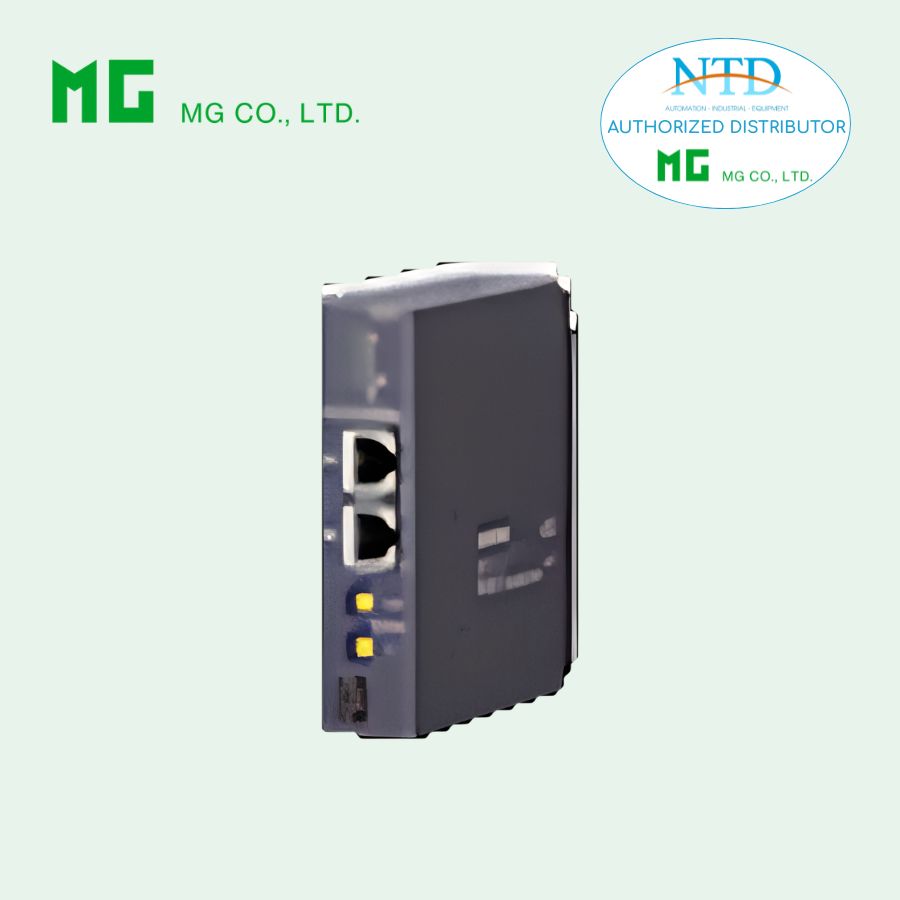

NETWORK MODULE (CC-LINK IE TSN) R30NCIT1 CỦA MG (M-SYSTEM)

R30NCIT1 – NETWORK MODULE (CC-LINK IE TSN) – MG (M-SYSTEM)

Thông tin sản phẩm

Model: R30NCIT1[/Q]
Dòng: Remote I/O R30 Series
Loại: Module mạng CC-Link IE TSN
Chức năng: Kết nối và trao đổi dữ liệu I/O với mạng CC-Link IE TSN
Kiểu lắp: Gắn trên base R30BS

Chức năng & đặc điểm

• Trao đổi tín hiệu:

  • Analog

  • Digital
    giữa I/O module và CC-Link IE TSN

• Hỗ trợ:

  • R30 series I/O

  • R3 series I/O (trừ R3-TC2, R3S-CM2A)

• Tự động nhận dạng và ánh xạ dữ liệu theo slot

• Hỗ trợ TSN (Time Sensitive Networking) → truyền thông thời gian thực

MODEL: R30NCIT1[1]

Thông tin đặt hàng

Ví dụ: R30NCIT1/Q

[1] Tùy chọn

• Blank: Không tùy chọn

• /Q: Có tùy chọn

Tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Rubber

Sản phẩm liên quan

• Phần mềm cấu hình:

  • R30CFG (R30)

  • R3CON (R3)

• File cấu hình: CSP+ file (CC-Link IE TSN)

• Kết nối PC: USB Mini-B

Kết nối & cấu trúc

• CC-Link IE TSN: RJ-45

• Bus nội bộ: qua base R30BS

• Nguồn: qua base R30BS

Cách ly

• CC-Link IE TSN ↔ bus nội bộ / nguồn

Đèn LED trạng thái

• RUN

• RD

• SD

• D LINK

• ERR

• L ER

• LINK

Thông số truyền thông CC-Link IE TSN

• Chuẩn: IEEE 802.3

• Tốc độ: 1 Gbps (1000BASE-T)

• Phương thức: Time-sharing (TSN)

Đồng bộ thời gian

• IEEE 802.1AS

• IEEE 1588v2 (PTP)

Phân loại

• Certification class: Class B

Cáp & topology

• Cáp: CAT5e, shielded

• Topology:

  • Line

  • Star

  • Ring

Thông số mạng

• Số station tối đa: 64770 (master + slave)

• Khoảng cách: 100 m / segment

• Station type: Remote station

Link device

• RX / RY: 112 points

• RWw / RWr: 64 points

(Tổng điểm của R30 + R3 modules)

Cấu trúc dữ liệu & truyền thông

• Tự động:

  • Nhận dạng module

  • Gán dữ liệu theo thứ tự slot

Giới hạn

• Tối đa: 64 station / node

Lưu ý

• Thay đổi cấu hình:

  • Cần reset nguồn

Xử lý lỗi truyền thông

• Khi mất kết nối I/O:

  • Giữ giá trị cuối (Last Hold)

  • Khôi phục khi có lại kết nối

Dữ liệu I/O hỗ trợ

• Analog 16-bit (R30 series)

• Analog 32-bit (R3 series)

• Digital 16-point

Hiệu năng

• Chu kỳ bus nội bộ:

  • ~1 ms

Nguồn cấp

• Dòng tiêu thụ: ≤ 160 mA

• Nguồn: qua base R30BS

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Nhiệt độ lưu trữ: -20 → +65°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Kiểu lắp: Base R30BS

• Khối lượng: 125 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp

• 1500 VAC / 1 phút

  • CC-Link IE TSN ↔ bus nội bộ

  • Nguồn ↔ FE
