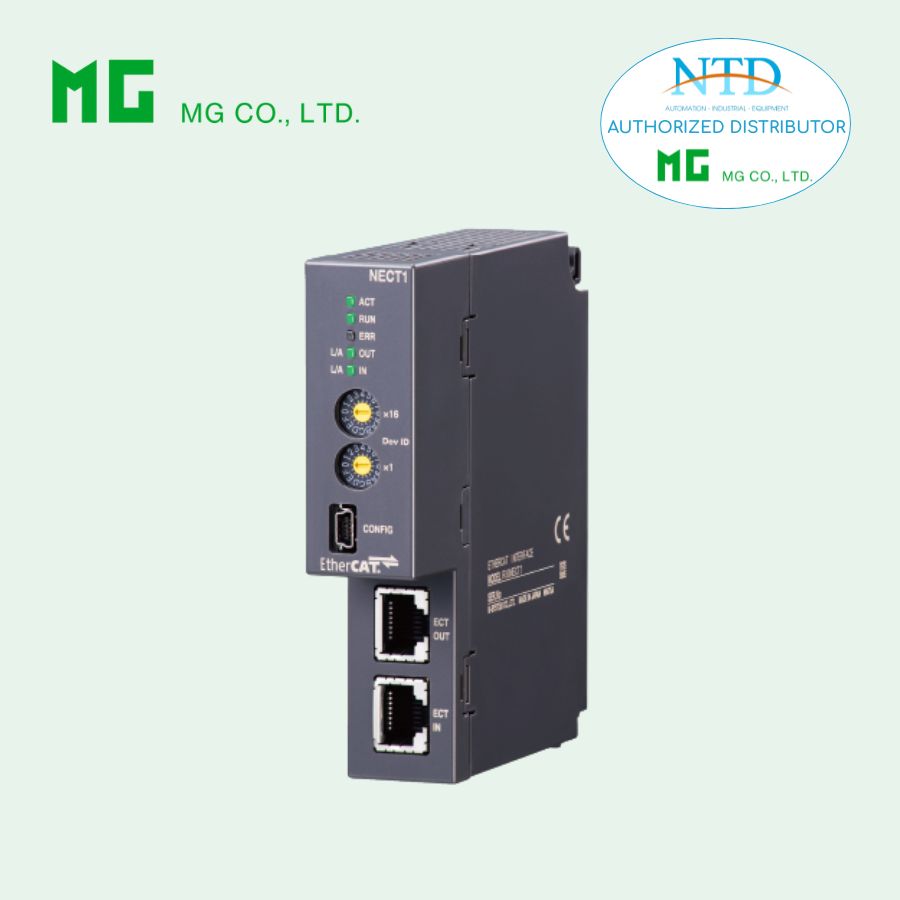

NETWORK MODULE (ETHERCAT) R30NECT1 CỦA MG (M-SYSTEM)

R30NECT1 – NETWORK MODULE (ETHERCAT) – MG (M-SYSTEM)

Thông tin sản phẩm

Model: R30NECT1[/Q]
Dòng: Remote I/O R30 Series
Loại: Module mạng EtherCAT
Chức năng: Kết nối và trao đổi dữ liệu I/O với mạng EtherCAT
Kiểu lắp: Gắn trên base R30BS

Chức năng & đặc điểm

• Trao đổi tín hiệu:

  • Analog

  • Digital
    giữa I/O module và EtherCAT

• Hỗ trợ:

  • R30 series I/O

  • R3 series I/O (trừ R3-TC2)

• Hoạt động như EtherCAT slave (device)

• Hỗ trợ cấu hình qua ESI file

MODEL: R30NECT1[1]

Thông tin đặt hàng

Ví dụ: R30NECT1/Q

[1] Tùy chọn

• Blank: Không tùy chọn

• /Q: Có tùy chọn

Tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Rubber

Lưu ý quan trọng

Mở rộng R3 series

• Sử dụng base mở rộng: R30EBS

• Yêu cầu firmware ≥ 1.04.x

Cảnh báo

• Phải có ít nhất 1 module R30 trên R30BS

• Nếu không → lỗi truyền thông

Chu kỳ bus nội bộ

• R30 series: ~1 ms

• R3 series:

  • Chu kỳ = 6 ms × số module + 10 ms

Ví dụ:

• 4 module R3 → 34 ms

Sản phẩm liên quan

• Phần mềm cấu hình:

  • R30CFG (R30)

  • R3CON (R3)

• File cấu hình: ESI file (EtherCAT)

• Kết nối PC: USB Mini-B

Kết nối & cấu trúc

• EtherCAT: RJ-45

• Bus nội bộ: qua base R30BS

• Nguồn: qua base R30BS

Cách ly

• EtherCAT ↔ bus nội bộ / nguồn

Đèn LED trạng thái

• PWR

• RUN

• ERR

• L/A IN

• L/A OUT

Thông số truyền thông EtherCAT

• Chuẩn: IEEE 802.3u

• Tốc độ: 100 Mbps (Full-duplex)

• Chuẩn vật lý: 100BASE-TX

• Cáp: CAT5e (STP)

Thông số mạng

• Khoảng cách tối đa: 100 m / node

• Địa chỉ: cài bằng rotary switch

• Yêu cầu master hỗ trợ MDP (Modular Device Profile)

Cấu trúc dữ liệu & truyền thông

• Dữ liệu I/O:

  • Analog 16-bit

  • Analog 32-bit

  • Digital 16-point

• Mapping:

  • Tự động theo slot module

Hiệu năng

• Chu kỳ bus nội bộ:

  • ~1 ms (R30)

Nguồn cấp

• Dòng tiêu thụ: ≤ 110 mA

• Nguồn: qua base R30BS

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Nhiệt độ lưu trữ: -20 → +65°C

• Độ ẩm: 10 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Kiểu lắp: Base R30BS

• Khối lượng: 110 g

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

Chịu điện áp

• 1500 VAC / 1 phút

  • EtherCAT ↔ bus nội bộ

  • Nguồn ↔ FE
