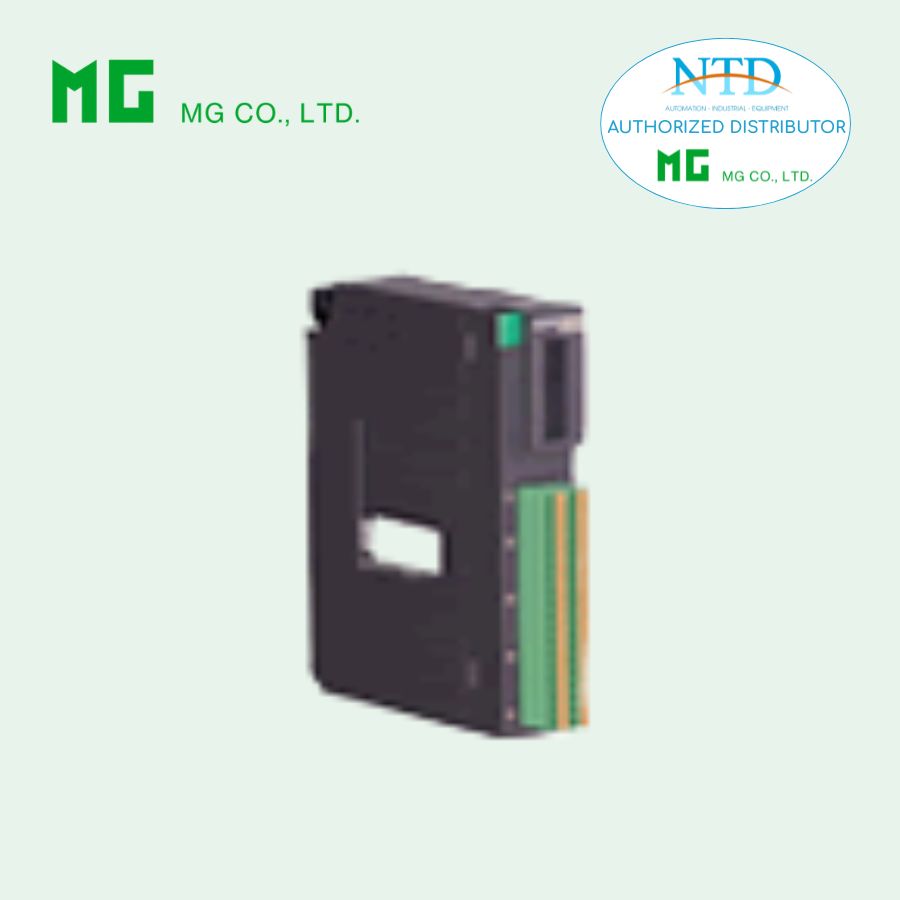

Thiết bị cho phép điều khiển ON/OFF thiết bị hiện trường, hỗ trợ chế độ One-Shot Output giúp giảm tải xử lý cho PLC và đơn giản hóa mạch giữ tín hiệu của thiết bị ngoại vi.
Đặc điểm nổi bật
-
16 kênh I/O gồm 8 DI + 8 DO
-
Terminal kẹp lò xo giúp đấu dây nhanh và an toàn
-
Hỗ trợ chế độ truyền thông Single hoặc Dual
-
Lựa chọn nhiều chế độ đầu ra:
-
One-Shot Output
-
ON/OFF Control Output
-
Continuance Output
-
-
Cài đặt thời gian xung One-Shot từ 0.1 – 25.6 giây
-
Có thể chọn độ dài dữ liệu 8 bit hoặc 4 bit
-
Hỗ trợ Output Hold hoặc Output OFF khi lỗi truyền thông
-
LED hiển thị RUN, ERR và trạng thái từng kênh I/O
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: qua đế R3-BSx
-
I/O: Terminal kẹp lò xo rời
-
Tiết diện dây: 0.2 – 1.5 mm²
-
Chiều dài tuốt dây: 10 mm
Cách ly
-
Cách ly giữa đầu vào – đầu ra – bus nội bộ hoặc nguồn nội bộ
Cài đặt chức năng
-
Chế độ đầu ra: chọn bằng DIP switch
-
Thời gian One-Shot: 0.1 – 25.6 s
-
Tốc độ đọc DI: 1 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms
Hiển thị
RUN LED
-
Đỏ: Bus A hoạt động
-
Xanh: Bus B hoạt động
-
Vàng: cả hai bus hoạt động
ERR LED
-
Xanh: hoạt động bình thường
-
Đỏ: lỗi cấu hình
LED trạng thái kênh
-
1 – 8: trạng thái Input
-
9 – 16: trạng thái Output
Thông số đầu vào (DI)
Số kênh
-
8 kênh
Cách ly
-
Optical isolator
Điện trở đầu vào
-
Khoảng 4.4 kΩ
Kiểu common
-
Positive hoặc Negative (PNP/NPN) cho 8 kênh
Ngưỡng phát hiện
ON
-
≥ 11 V, ≥ 2.5 mA
OFF
-
≤ 6 V, ≤ 1.3 mA
Kiểu tín hiệu
Dry contact
-
24 VDC (+10 / -15%)
Wet contact
-
24 VDC dạng xung vuông
Thông số đầu ra (DO)
Số kênh
-
8 kênh
Common
-
Chung cho 8 kênh (2 terminal)
Dòng common tối đa
-
2 A
Tải định mức
-
250 VAC / 0.5 A
-
30 VDC / 0.5 A
Công suất chuyển mạch tối đa
-
250 VA hoặc 30 W
Tải tối thiểu
-
1 VDC / 1 mA
Tuổi thọ cơ khí
-
2 × 10⁷ chu kỳ
(Khuyến nghị dùng mạch bảo vệ khi điều khiển tải cảm)
Hiệu năng
Độ chính xác thời gian ON
-
±10 % (cài đặt ≤ 1 s)
-
±0.1 s (cài đặt > 1 s)
Phân bổ dữ liệu
-
1 word
Dòng tiêu thụ
-
130 mA
Điện trở cách điện
-
≥ 100 MΩ (500 VDC)
Độ bền điện môi
-
1500 VAC trong 1 phút (Input – Output – Bus)
-
2000 VAC trong 1 phút (Power – FG)
Chức năng bảo vệ đầu ra
Mô-đun hỗ trợ Output Hold hoặc Output OFF khi xảy ra lỗi truyền thông.
Output Hold
-
Nếu cả Bus A và Bus B đều lỗi → giữ trạng thái đầu ra cuối cùng.
Output OFF
-
Nếu cả hai bus lỗi → tất cả đầu ra chuyển OFF.
Khi khởi động, đầu ra sẽ OFF cho đến khi kết nối truyền thông được thiết lập.
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm
-
30 – 90 %RH (không ngưng tụ)
Môi trường
-
Không khí không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Đế R3-BSx
Khối lượng
-
Khoảng 210 g
