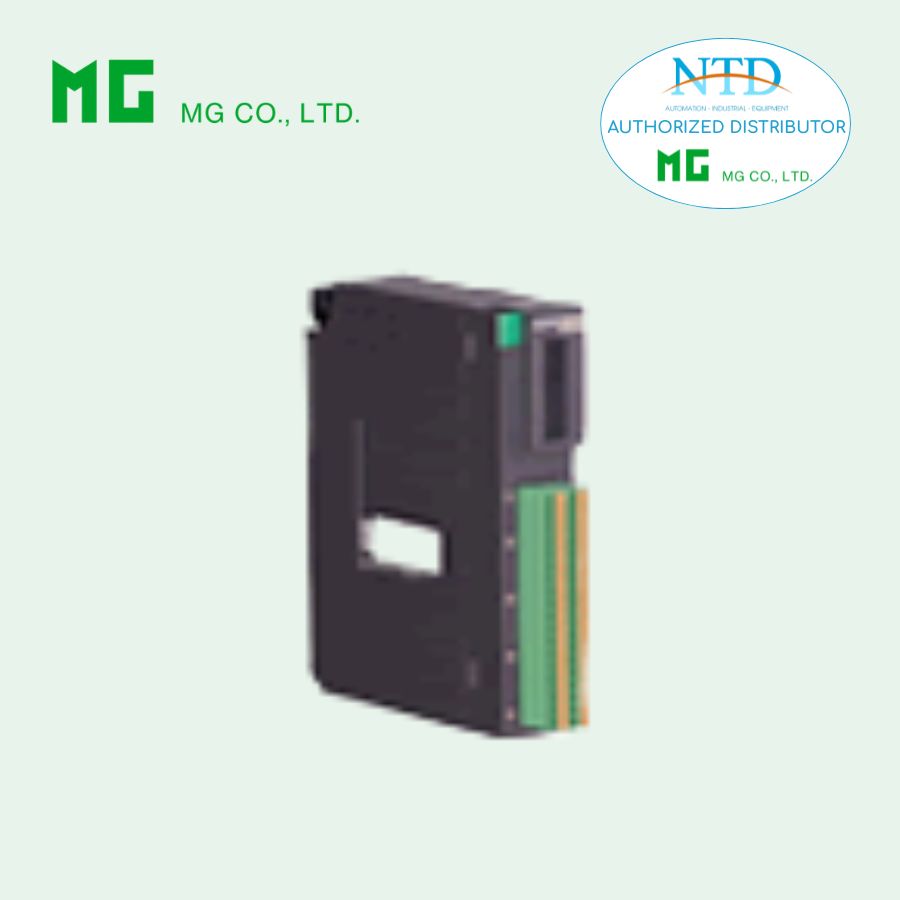

Thiết bị phù hợp cho các hệ thống PLC, DCS và tự động hóa công nghiệp, cho phép điều khiển ON/OFF thiết bị hiện trường và hỗ trợ chế độ One-Shot Output giúp giảm tải xử lý cho PLC.
Ứng dụng điển hình
-
Điều khiển Start/Stop thiết bị hiện trường bằng tín hiệu ON/OFF
-
Đơn giản hóa mạch giữ tín hiệu của thiết bị hiện trường
-
Sử dụng One-Shot Output giúp giảm tải xử lý cho PLC
Đặc điểm nổi bật
-
16 kênh I/O gồm 8 DI + 8 DO
-
Tích hợp nguồn kích nội 24 VDC
-
Kết nối terminal kẹp lò xo giúp đấu dây nhanh
-
Hỗ trợ truyền thông Single hoặc Dual
-
Lựa chọn chế độ đầu ra:
-
One-Shot Output
-
ON/OFF Control Output
-
Continuance Output
-
-
Thời gian One-Shot ON từ 0.1 – 25.6 giây
-
Có thể giới hạn số kênh ON đồng thời (1 / 2 / 4 / 8 kênh)
-
Hỗ trợ Output Hold hoặc Output OFF khi lỗi truyền thông
-
LED hiển thị RUN, ERR và trạng thái từng kênh I/O
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: qua đế R3-BSx
-
I/O: terminal kẹp lò xo rời
-
Tiết diện dây: 0.2 – 1.5 mm²
-
Chiều dài tuốt dây: 10 mm
Nguồn nội bộ
-
Cấp qua đế R3-BSx
Cách ly
-
Cách ly giữa I/O và bus nội bộ hoặc nguồn nội bộ
Cài đặt chức năng
-
Chế độ đầu ra: DIP switch
-
Thời gian One-Shot: 0.1 – 25.6 s
-
Giới hạn số kênh ON đồng thời: 1 / 2 / 4 / 8
-
Tốc độ đọc DI: 1 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms
Hiển thị trạng thái
RUN LED
-
Đỏ: Bus A hoạt động
-
Xanh: Bus B hoạt động
-
Vàng: cả hai bus hoạt động
ERR LED
-
Xanh: hoạt động bình thường
-
Đỏ: lỗi cấu hình
LED trạng thái kênh
-
1 – 8: trạng thái Input
-
9 – 16: trạng thái Output
Thông số đầu vào (DI)
Số kênh
-
8 kênh
Cách ly
-
Optical isolator
Điện trở đầu vào
-
Khoảng 6 kΩ
Common
-
Chung cho 8 kênh DI và DO
Điện áp cảm biến
-
24 VDC ±10 %
Ngưỡng phát hiện
ON
-
≥ 15 V
OFF
-
≤ 9 V
Dòng/điện trở
ON
-
≥ 2.5 mA, ≤ 5.5 kΩ
OFF
-
≤ 1.5 mA, ≥ 7 kΩ
Thông số đầu ra (DO)
Số kênh
-
8 kênh
Kiểu đầu ra
-
Wet contact
Common
-
Chung với đầu vào (24 terminal)
Điện áp đầu ra
-
24 VDC ±10 %
Dòng tải tối đa
-
150 mA mỗi kênh
Điện trở tải
-
≥ 160 Ω
Hiệu năng
Độ chính xác thời gian ON
-
±10 % khi cài đặt ≤ 1 s
-
±0.1 s khi cài đặt > 1 s
Phân bổ dữ liệu
-
1 word
Dòng tiêu thụ
-
350 mA
Điện trở cách điện
-
≥ 100 MΩ (500 VDC)
Độ bền điện môi
-
1500 VAC trong 1 phút (I/O – Bus)
-
2000 VAC trong 1 phút (Power – FG)
Chức năng bảo vệ đầu ra
Mô-đun hỗ trợ Output Hold hoặc Output OFF khi xảy ra lỗi truyền thông.
Output Hold
-
Nếu cả Bus A và Bus B đều lỗi → giữ trạng thái đầu ra cuối cùng.
Output OFF
-
Nếu cả hai bus lỗi → tất cả đầu ra chuyển OFF.
Khi khởi động, tất cả đầu ra OFF cho đến khi kết nối truyền thông được thiết lập.
Chức năng giới hạn số kênh ON đồng thời
Chức năng Max. ON Points at Once giúp bảo vệ hệ thống khi tổng dòng tải vượt giới hạn.
Ví dụ:
-
Cài đặt Max ON = 1 kênh
-
One-Shot = 1 giây
Nếu các kênh 1, 2, 4, 8 cùng ON thì hệ thống sẽ kích hoạt theo thứ tự:
CH1 → CH2 → CH4 → CH8
Tổng thời gian 4 giây.
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm
-
30 – 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Đế R3-BSx
Khối lượng
-
Khoảng 200 g
