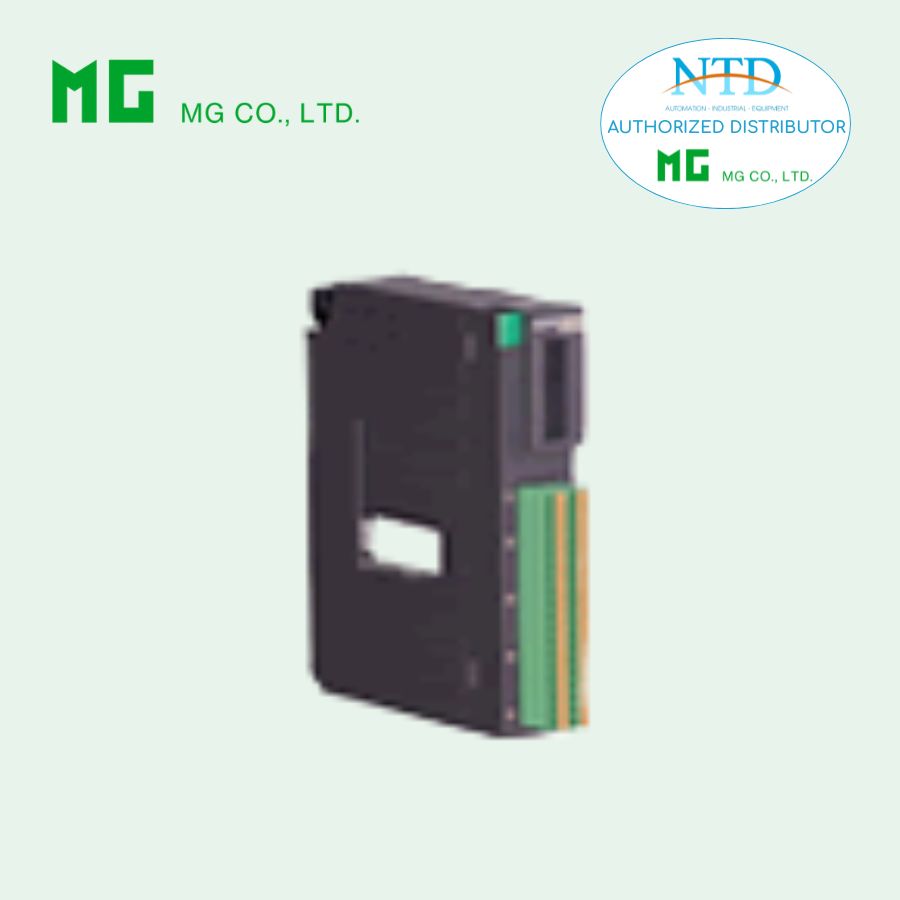

R3S-DC8 là mô-đun đầu ra số thuộc dòng Remote I/O R3 Series của MG (M-System), cung cấp 8 kênh đầu ra relay dùng để điều khiển các thiết bị trường trong hệ thống tự động hóa. Thiết bị sử dụng terminal dạng kẹp lò xo (tension clamp) giúp đấu nối nhanh, chắc chắn và thuận tiện khi lắp đặt.
Mô-đun hỗ trợ chế độ truyền thông Single hoặc Dual, cho phép lựa chọn nguồn dữ liệu từ bus A hoặc bus B, đảm bảo độ tin cậy cao khi truyền thông. Ngoài ra, thiết bị còn có chức năng giữ trạng thái đầu ra hoặc tắt đầu ra khi xảy ra lỗi truyền thông, giúp hệ thống vận hành an toàn và ổn định.
R3S-DC8 phù hợp sử dụng trong các hệ thống PLC, DCS và hệ thống điều khiển công nghiệp, đặc biệt là các ứng dụng cần điều khiển relay để đóng/cắt tải AC hoặc DC.
Đặc điểm nổi bật
• 8 kênh đầu ra relay độc lập
• Hỗ trợ chế độ truyền thông Single hoặc Dual
• Terminal dạng tension clamp giúp đấu nối nhanh và chắc chắn
• LED hiển thị trạng thái RUN, ERR và trạng thái từng đầu ra
• Có thể cấu hình giữ trạng thái đầu ra hoặc tắt đầu ra khi lỗi truyền thông
• Hỗ trợ lớp phủ bảo vệ bo mạch tùy chọn (Silicone / Polyurethane / Rubber)
Thông số kỹ thuật
Cấu hình chung
• Kết nối bus nội bộ: thông qua đế lắp đặt R3-BSx
• Kết nối đầu ra: terminal kẹp lò xo, dây 0.2 – 1.5 mm²
• Nguồn nội bộ: cấp qua đế R3-BSx
• Cách ly: giữa các đầu ra và bus nội bộ / nguồn nội bộ
• Chỉ thị trạng thái:
-
RUN: LED 2 màu (đỏ/xanh)
-
ERR: LED xanh
-
LED trạng thái đầu ra: 1–8
Thông số đầu ra
• Loại đầu ra: tiếp điểm relay
• Số kênh: 8
• Mỗi kênh 1 COM riêng
• Dòng tải tối đa: 2 A mỗi kênh
• Điện áp đóng cắt tối đa:
-
250 V AC
-
30 V DC
• Công suất đóng cắt tối đa: 500 VA / 60 W
• Tải tối thiểu: 5 V DC – 1 mA
• Tuổi thọ cơ học: 2 × 10⁷ lần đóng cắt
• Thời gian ON: ≤ 10 ms
• Thời gian OFF: ≤ 10 ms
Điều kiện môi trường
• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Môi trường: không khí không có khí ăn mòn hoặc bụi nặng
Hiệu năng
• Phân bổ dữ liệu: 1
• Dòng tiêu thụ: khoảng 60 mA
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
-
1500 V AC / 1 phút (giữa đầu ra và bus nội bộ)
-
2000 V AC / 1 phút (nguồn tới FG)
Ứng dụng
• Điều khiển đóng/cắt thiết bị trong hệ thống PLC/DCS
• Điều khiển relay cho tải AC hoặc DC
• Hệ thống tự động hóa nhà máy
• Hệ thống điều khiển thiết bị công nghiệp
