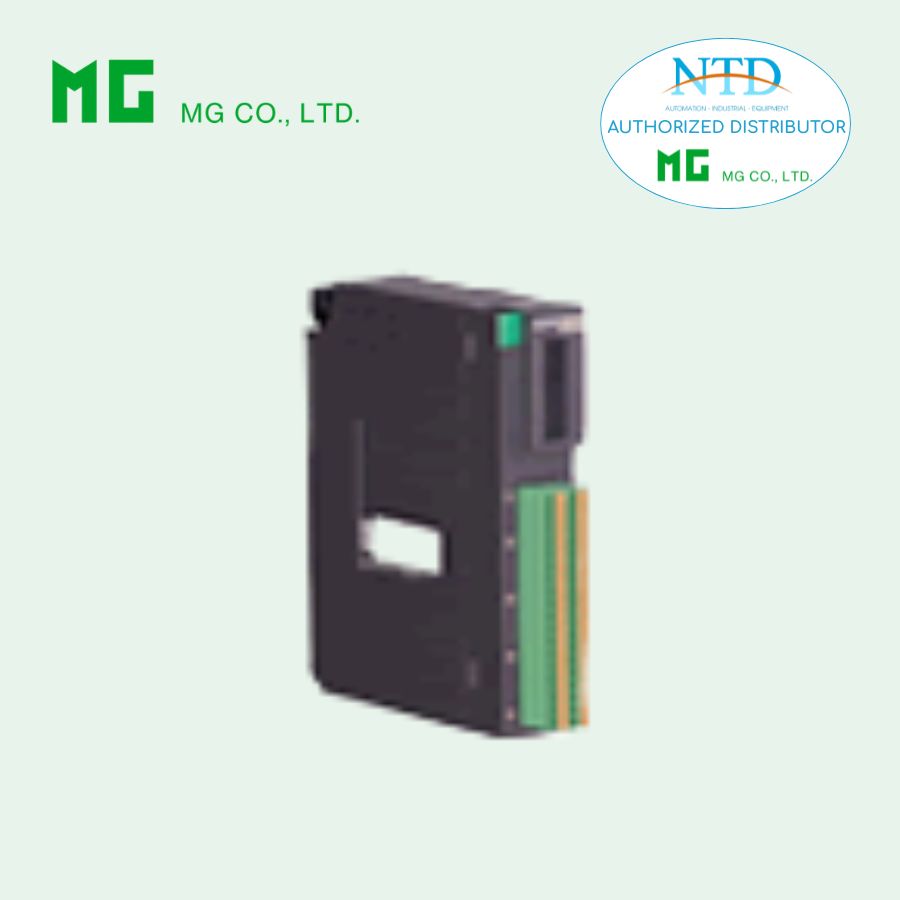

R3S-PA8 là mô-đun đầu vào xung tích lũy thuộc dòng Remote I/O R3 Series của MG (M-System), được thiết kế để đếm và tổng hợp tín hiệu xung từ thiết bị hiện trường như công tơ lưu lượng, encoder, cảm biến xung hoặc công tơ điện năng.
Thiết bị hỗ trợ 8 kênh đầu vào xung độc lập với bộ đếm 32 bit, cho phép đo và lưu trữ tổng số xung với độ chính xác cao. Mô-đun sử dụng terminal dạng kẹp lò xo (tension clamp) giúp đấu nối nhanh và chắc chắn trong môi trường công nghiệp.
R3S-PA8 hỗ trợ reset hoặc preset giá trị đếm từ PLC/PC, đồng thời có thể reset bộ đếm thông qua DIP switch hoặc tín hiệu reset bên ngoài. Với khả năng xử lý tần số lên đến 100 Hz, thiết bị phù hợp cho các hệ thống giám sát và thu thập dữ liệu trong tự động hóa công nghiệp.
Đặc điểm nổi bật
• 8 kênh đầu vào xung với bộ đếm 32 bit
• Dải tổng xung tiêu chuẩn: 0 – 9,999,999
• Tần số đầu vào tối đa: 100 Hz
• Hỗ trợ reset hoặc preset bộ đếm từ PLC/PC
• Có thể reset bằng DIP switch hoặc tín hiệu reset ngoài
• Terminal dạng tension clamp giúp đấu nối nhanh
• LED hiển thị trạng thái RUN, ERR và trạng thái từng đầu vào
• Hỗ trợ lớp phủ bảo vệ bo mạch tùy chọn (Silicone / Polyurethane / Rubber)
Thông số kỹ thuật
Cấu hình chung
• Kết nối bus nội bộ: thông qua đế lắp đặt R3-BSx
• Kết nối đầu vào: terminal kẹp lò xo, dây 0.2 – 1.5 mm²
• Nguồn nội bộ: cấp qua đế R3-BSx
• Cách ly: đầu vào với bus nội bộ hoặc nguồn nội bộ
Chỉ thị trạng thái
• RUN: LED 2 màu (đỏ/xanh)
• ERR: LED 2 màu (đỏ/xanh)
• LED trạng thái đầu vào:
-
1–8: trạng thái tín hiệu xung
-
16: trạng thái tín hiệu reset
Thông số đầu vào xung
• Số đầu vào: 9 (8 kênh xung + 1 reset)
• Điện trở đầu vào: 6 kΩ
• Common: chung cực âm
• Tần số tối đa: 100 Hz (ON/OFF ≥ 5 ms)
• Dải tổng xung: 0 – 9,999,999
• Khi tràn bộ đếm: reset về 0 và bắt đầu đếm lại
Nguồn kích nội bộ
• Điện áp cảm biến: 13 V DC (tối đa 24 V khi không tải)
• Điện áp ON: ≥ 9 V
• Điện áp OFF: ≤ 4.5 V
Điều kiện môi trường
• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)
• Môi trường: không có khí ăn mòn hoặc bụi nặng
Hiệu năng
• Phân bổ dữ liệu: 16
• Dòng tiêu thụ: 70 mA
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
-
2000 V AC / 1 phút (đầu vào với bus nội bộ)
-
2000 V AC / 1 phút (nguồn tới FG)
Ứng dụng
• Đếm xung từ công tơ lưu lượng
• Giám sát encoder và cảm biến xung
• Hệ thống đo điện năng và sản lượng
• Hệ thống SCADA và thu thập dữ liệu công nghiệp
