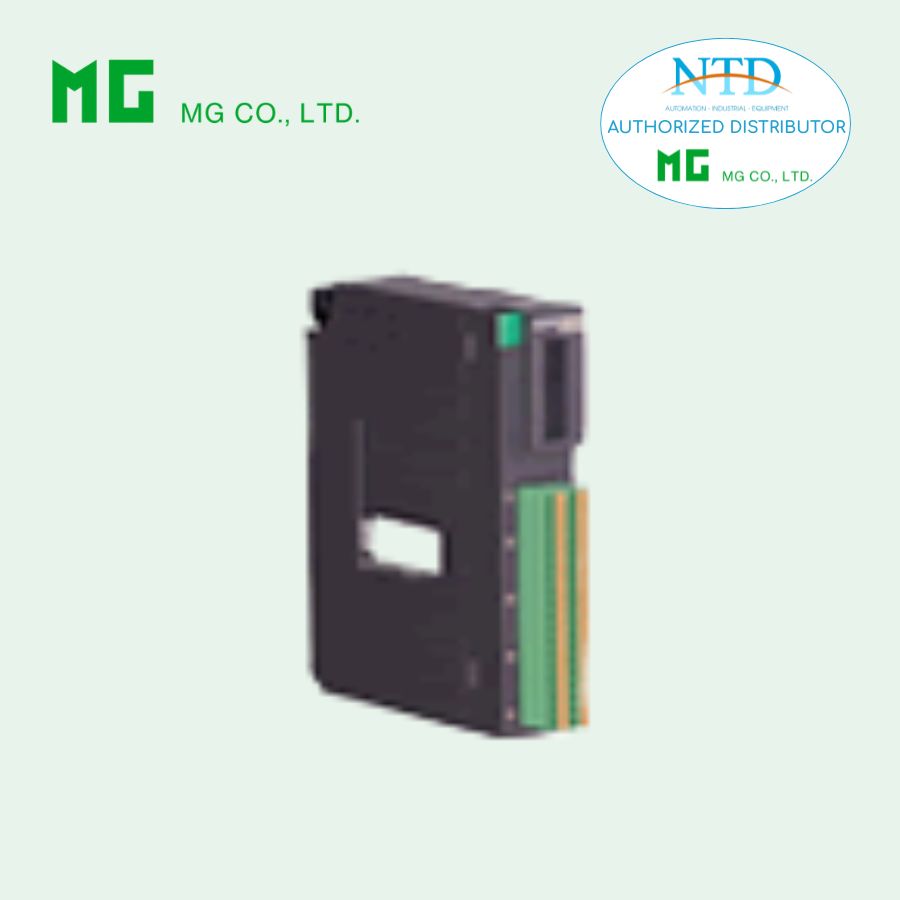

R3S-RR8 MG (M-System) là mô-đun điều khiển rơ-le thuộc Remote I/O R3 Series, được thiết kế để điều khiển các rơ-le điều khiển từ xa trong hệ thống chiếu sáng thông qua mạng Fieldbus. Thiết bị cho phép giám sát trạng thái rơ-le thông qua tín hiệu phản hồi từ đường tín hiệu, giúp việc quản lý và điều khiển hệ thống chiếu sáng trong tòa nhà trở nên hiệu quả và tin cậy hơn.
NTD là đại lý phân phối chính hãng của MG (M-System) tại Việt Nam, cung cấp các mô-đun Remote I/O R3 Series chính hãng với đầy đủ tài liệu kỹ thuật và hỗ trợ kỹ thuật cho các hệ thống tự động hóa công nghiệp và tòa nhà.
Tính năng nổi bật
-
Điều khiển rơ-le điều khiển từ xa cho hệ thống chiếu sáng thông qua mạng Fieldbus.
-
Tương thích với các rơ-le điều khiển từ xa đã được lắp đặt sẵn.
-
Giám sát trạng thái rơ-le thông qua tín hiệu phản hồi từ đường tín hiệu.
-
Hỗ trợ chế độ truyền thông Single hoặc Dual communication.
-
Đèn LED hiển thị trạng thái RUN, ERR và trạng thái đầu ra / đầu vào phản hồi.
-
Độ dài dữ liệu đầu vào và đầu ra có thể chọn 8 bit hoặc 16 bit bằng DIP switch.
-
Thiết kế terminal dạng tension clamp giúp đấu nối nhanh và chắc chắn.
Ứng dụng điển hình
-
Giám sát và điều khiển hệ thống chiếu sáng trong tòa nhà.
-
Hệ thống quản lý chiếu sáng tự động (Lighting Control System).
-
Tích hợp điều khiển chiếu sáng vào hệ thống BMS hoặc SCADA.
Thông tin đặt hàng
Model: R3S-RR8[1][2]
Ví dụ: R3S-RR8W/Q
Số kênh
-
8: 8 kênh
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
-
blank: Không có
-
/Q: Tùy chọn đặc biệt
Tùy chọn với mã /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Sản phẩm liên quan
-
Interface Module: R3-NC1, R3-NC3, R3-NE1, R3-NM1, R3-NDx, R3-NF2, R3-NFL1
-
Firmware yêu cầu:
-
V2.00 trở lên
-
Riêng R3-NF2: V0.04 trở lên
-
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: thông qua Installation Base R3-BSx
-
Đầu ra: terminal tension clamp tháo rời (dây 0.2 – 1.5 mm², chiều dài tuốt dây 10 mm)
-
Nguồn nội bộ: thông qua Installation Base R3-BSx
Cách ly
-
Cách ly giữa đầu ra với bus nội bộ hoặc nguồn nội bộ
Dữ liệu
-
Độ dài dữ liệu đầu vào: 8 bit hoặc 16 bit (DIP switch)
-
Độ dài dữ liệu đầu ra: 8 bit hoặc 16 bit (DIP switch)
Hiển thị trạng thái
-
RUN: LED 2 màu (đỏ / xanh lá)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh lá: Bus B hoạt động bình thường
-
Vàng: cả hai bus hoạt động bình thường
-
-
ERR: LED xanh lá
-
OFF: lỗi
-
ON: hoạt động bình thường
-
-
LED trạng thái I/O (đỏ)
-
1 – 8: trạng thái đầu ra
-
9 – 16: trạng thái tín hiệu phản hồi
-
Thông số đầu ra
-
Số đầu ra: 8 điểm
-
Common: 8 điểm chung (terminal 12)
-
Điện áp tải định mức: 24 VAC ±10% (cấp bởi remote control transformer)
-
Tần số điện áp tải: 50 / 60 Hz
-
Số đầu ra có thể bật đồng thời: không giới hạn
-
Thời gian ON đầu ra: 100 ms
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90%RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nhiều
-
Lắp đặt: Installation Base R3-BSx
-
Khối lượng: 200 g
Hiệu năng
-
Phân bổ dữ liệu: 1
-
Dòng tiêu thụ: 40 mA
-
Điện trở cách điện: ≥100 MΩ (500 VDC)
-
Độ bền điện môi:
-
1500 VAC / 1 phút (đầu ra với bus nội bộ hoặc nguồn nội bộ)
-
2000 VAC / 1 phút (nguồn vào với FG – cách ly trên module nguồn)
-
