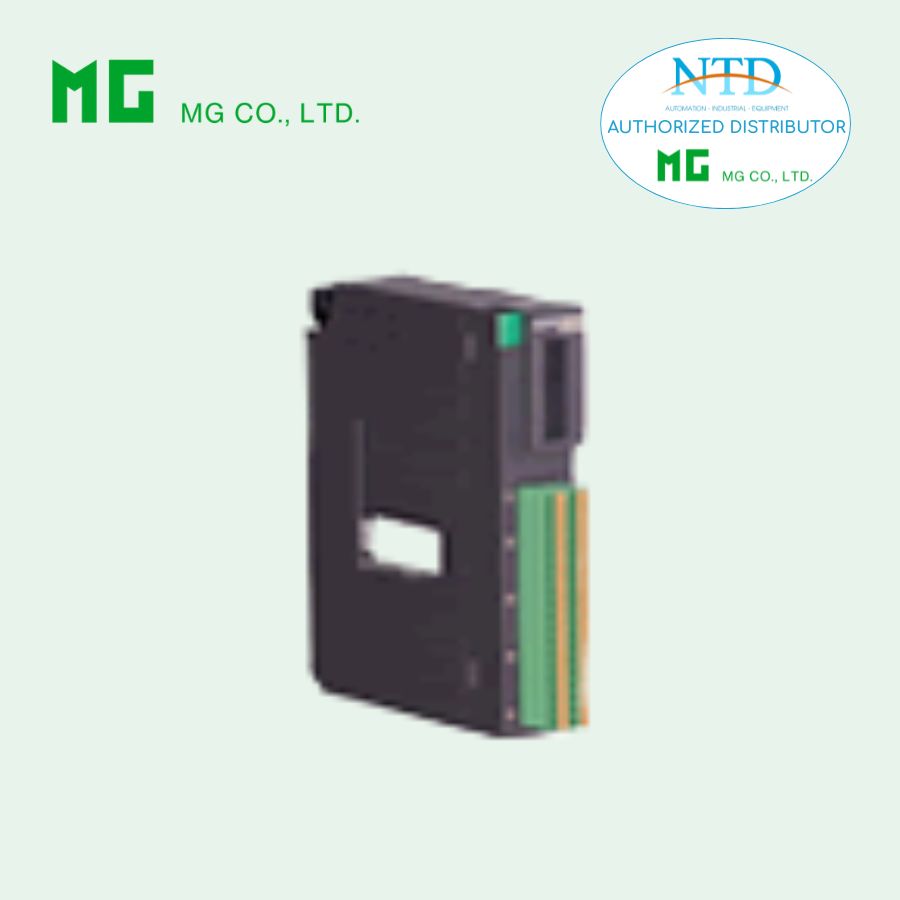

R3S-RS4A MG (M-System) là mô-đun đầu vào RTD thuộc Remote I/O R3 Series, được thiết kế để thu thập tín hiệu nhiệt độ từ cảm biến RTD với độ chính xác cao. Thiết bị hỗ trợ 4 kênh đầu vào cách ly độc lập, cho phép đo nhiệt độ ổn định và tin cậy trong các hệ thống tự động hóa công nghiệp.
NTD là đại lý phân phối chính hãng của MG (M-System) tại Việt Nam, cung cấp các mô-đun Remote I/O R3 Series với đầy đủ tài liệu kỹ thuật và hỗ trợ tích hợp cho các hệ thống điều khiển, giám sát và thu thập dữ liệu.
Tính năng nổi bật
-
Mô-đun đầu vào RTD 4 kênh độ chính xác cao.
-
Cách ly giữa các kênh đầu vào và bus nội bộ giúp tăng độ ổn định và chống nhiễu.
-
Lựa chọn loại cảm biến RTD bằng DIP switch bên hông.
-
Có thể chọn đơn vị nhiệt độ °C hoặc °F.
-
Tốc độ chuyển đổi dữ liệu có thể chọn 250 ms hoặc 1 giây.
-
Hỗ trợ phát hiện đứt dây cảm biến (burnout) với chế độ upscale hoặc downscale.
-
Chuẩn hóa tuyến tính tín hiệu RTD.
-
Terminal tension clamp giúp đấu nối nhanh và chắc chắn.
Ứng dụng điển hình
-
Giám sát nhiệt độ trong hệ thống tự động hóa công nghiệp.
-
Hệ thống SCADA và DCS.
-
Giám sát nhiệt độ trong nhà máy, tòa nhà hoặc dây chuyền sản xuất.
Thông tin đặt hàng
Model: R3S-RS4A[1][2]
Ví dụ: R3S-RS4AW/Q
Số kênh
-
4A: 4 kênh RTD độ chính xác cao
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
-
blank: Không có
-
/Q: Tùy chọn đặc biệt
Tùy chọn với mã /Q (có thể chọn nhiều)
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Thiết lập xuất xưởng
-
/SET: Cài đặt sẵn theo Ordering Information Sheet (No. ESU-8345)
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: thông qua Installation Base R3-BSx
-
Đầu vào: terminal tension clamp tháo rời
-
dây: 0.2 – 1.5 mm²
-
chiều dài tuốt dây: 10 mm
-
-
Nguồn nội bộ: thông qua Installation Base R3-BSx
Cách ly
-
Cách ly giữa Input 1 – Input 2 – Input 3 – Input 4 – bus nội bộ / nguồn nội bộ
Cấu hình
-
Loại cảm biến: chọn bằng DIP switch bên hông
-
Đơn vị nhiệt độ: °C hoặc °F
-
Tốc độ chuyển đổi: chọn bằng DIP switch
-
Phát hiện đứt dây cảm biến: upscale hoặc downscale
Chuẩn hóa
-
Linearization: tiêu chuẩn
Hiển thị trạng thái
-
RUN: LED 2 màu (đỏ / xanh lá)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh lá: Bus B hoạt động bình thường
-
Vàng: cả hai bus hoạt động bình thường
-
-
ERR: LED 2 màu
-
Đỏ: phát hiện burnout
-
Xanh lá: hoạt động bình thường
-
Thông số đầu vào
-
Điện trở dây dẫn tối đa: 10 Ω mỗi dây
-
Dòng kích cảm biến: ≤ 0.5 mA
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90%RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc nhiều bụi
-
Lắp đặt: Installation Base R3-BSx
-
Khối lượng: 200 g
Hiệu năng
-
Độ chính xác chuyển đổi: ±0.2°C hoặc ±0.4°F
-
Tốc độ chuyển đổi: 250 ms hoặc 1 giây (có thể chọn)
-
Dải dữ liệu
-
°C: giá trị kỹ thuật × 100 (số nguyên)
-
°F: giá trị kỹ thuật × 10 (số nguyên)
-
-
Phân bổ dữ liệu: 4
-
Dòng tiêu thụ: 70 mA
-
Hệ số nhiệt: ±0.015 %/°C (±0.008 %/°F)
-
Độ phân giải: 0.03°C (0.1°F)
-
Thời gian phản hồi burnout: ≤ 2 giây
Cách điện
-
Điện trở cách điện: ≥100 MΩ (500 VDC)
-
Độ bền điện môi:
-
1500 VAC / 1 phút (giữa các đầu vào và bus nội bộ hoặc nguồn)
-
2000 VAC / 1 phút (nguồn vào với FG – cách ly trên module nguồn)
-
