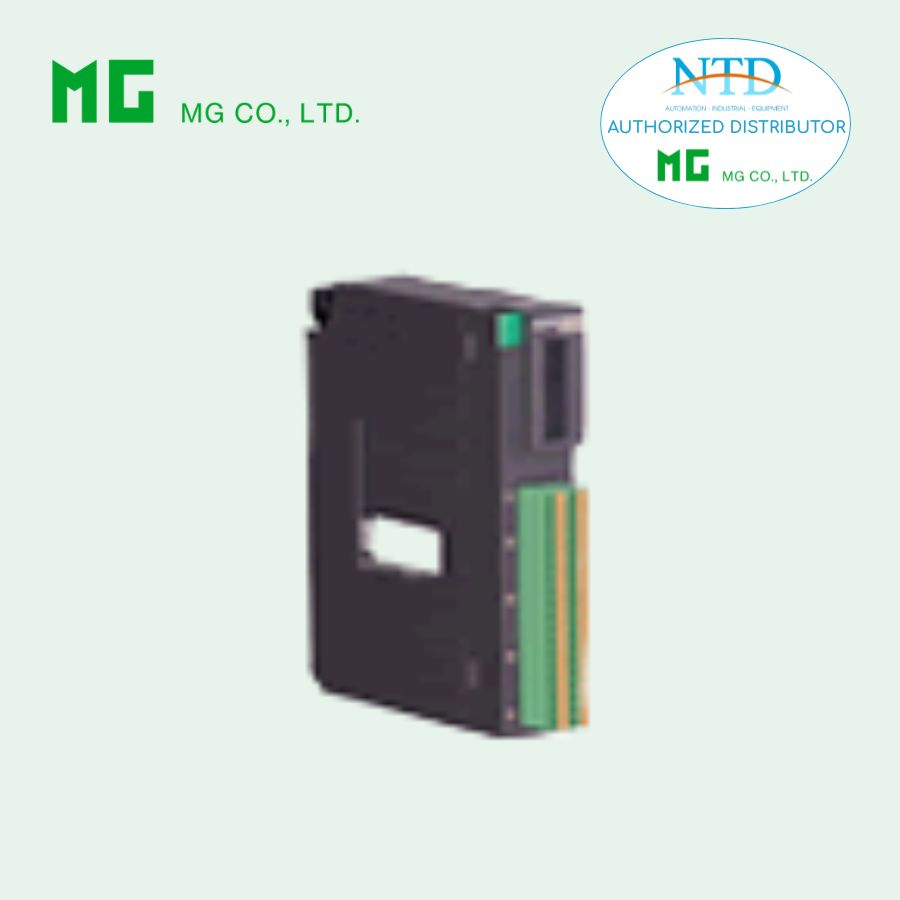

Mô đun đầu ra điện áp DC R3S-YV4 của MG (M-System)

R3S-YV4 là module đầu ra điện áp DC thuộc dòng Remote I/O R3 Series, được thiết kế để xuất tín hiệu điều khiển điện áp tới các thiết bị trong hệ thống tự động hóa công nghiệp. Với 4 kênh đầu ra độc lập, khả năng cách ly cao và dải điện áp linh hoạt, sản phẩm giúp đảm bảo độ chính xác và ổn định trong điều khiển.

Module phù hợp cho các ứng dụng yêu cầu truyền tín hiệu điều khiển analog từ PLC/SCADA đến các thiết bị chấp hành như biến tần, van điều khiển hoặc bộ điều khiển công nghiệp.

Đặc điểm nổi bật

• 4 kênh đầu ra độc lập
  Cho phép điều khiển đồng thời nhiều thiết bị trong hệ thống.
• Cách ly giữa các kênh
  Tăng độ an toàn, hạn chế nhiễu và bảo vệ hệ thống.
• Dải điện áp đầu ra linh hoạt
  Hỗ trợ nhiều dải:
  • ±10 V, ±5 V
  • 0 – 10 V, 0 – 5 V
  • 1 – 5 V, 0 – 1 V
• Độ chính xác cao (±0.05%)
  Đảm bảo tín hiệu điều khiển ổn định và đáng tin cậy.
• Chức năng giữ giá trị đầu ra (Output Hold)
  Duy trì tín hiệu khi xảy ra lỗi truyền thông, giúp hệ thống vận hành liên tục.
• Chế độ Output OFF an toàn
  Tự động đưa tín hiệu về mức an toàn khi mất kết nối.
• Hỗ trợ truyền thông đơn hoặc kép (Single/Dual)
  Tăng độ tin cậy và tính dự phòng của hệ thống.
• Cấu hình linh hoạt bằng DIP Switch
  Dễ dàng lựa chọn dải điện áp và chế độ hoạt động.
• Kết nối dạng kẹp lò xo (tension clamp)
  Lắp đặt nhanh, chắc chắn, giảm lỗi đấu nối.

Thông số kỹ thuật chính

Thông số đầu ra

• Số kênh: 4 kênh
• Dải điện áp:
  • Narrow span: -1 ~ +1 V, 0 ~ 1 V
  • Wide span: -10 ~ +10 V, -5 ~ +5 V, 0 ~ 10 V, 0 ~ 5 V, 1 ~ 5 V
• Điện trở tải: ≥ 10 kΩ

Hiệu năng

• Độ chính xác:
  • ±0.05% (±10 V, ±5 V, ±1 V, 0–10 V)
  • ±0.1% (0–5 V, 1–5 V, 0–1 V)
• Thời gian đáp ứng: ≤ 0.2 giây (0–90%)
• Dải dữ liệu: 0 – 10000
• Dòng tiêu thụ: 150 mA
• Hệ số nhiệt: ±0.015 %/°C

Chức năng

• Output Hold: giữ tín hiệu khi lỗi truyền thông
• Output OFF: đưa về mức an toàn khi mất tín hiệu
• Tự động chuyển đổi giữa bus A/B khi có lỗi

Cách ly & bảo vệ

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 1500 V AC / 1 phút (giữa các kênh và bus)
  • 2000 V AC / 1 phút (nguồn với FG)

Điều kiện lắp đặt

• Nhiệt độ: -10 ~ +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: Đế R3-BSx
• Trọng lượng: ~200 g

Kết nối

• Đầu ra: terminal kẹp lò xo (0.2 – 1.5 mm²)
• Kết nối nội bộ: qua base R3-BSx
• Nguồn: cấp qua base

Ứng dụng phổ biến

• Điều khiển tín hiệu analog cho biến tần, van điều khiển
• Xuất tín hiệu điều khiển trong hệ thống PLC / SCADA
• Ứng dụng trong tự động hóa dây chuyền sản xuất
• Điều khiển hệ thống HVAC, Chiller, bơm
• Hệ thống điều khiển trong các ngành:
  • Thực phẩm & đồ uống
  • Điện – năng lượng
  • Cơ khí – chế tạo
  • Hóa chất
